【網絡電力儀表MC7200】技術指標:

 電力儀表電能計量 ◆ 有功電能：WH 電能脈沖常數：3200P/kWh ◆ 無功電能：varH 電能脈沖常數：3200P/kvarh 脈沖量輸出（選配，需備注）(選脈沖量輸出后就不能再選仿照量輸出) 可選2路光耦隔絕脈沖輸出 輸出對應量可設 仿照量輸出（選配，需備注） 測量方法 ◆ 可選擇3相3線、3相4線 ◆ PT變比： 1～5000 ◆ CT變比： 1～2000 閃現 ◆ LED/赤色，3排，每排4個阿拉伯數字字母 ◆ 閃現方法可設置為手動/自動掃描 通訊接口 ◆ 一個通訊端口：RS485 ◆ MODBUS通訊規約（RTU方法） ◆ 波特率：2.4k/4.8k/9.6k/19.2k ◆ 地址：1～247

【電力儀表】工作原理:

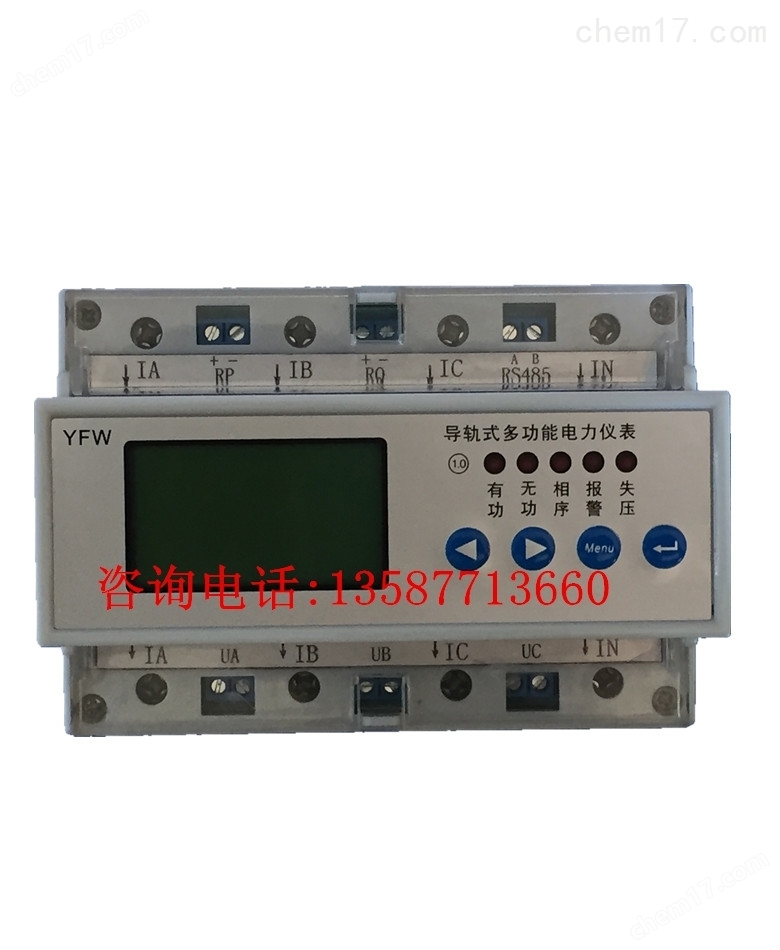

網絡電力儀表MC7200設備式數顯多功用電力監測表面是一款集測量記載、大屏幕LCD閃現、通訊于一體的電力表面，可以測量電網三相電壓、三相電流、三相有功功率、三相無功功率、三相視在功率、三相功率因數以及頻率,并能計量總和分相的有無功電能.RS485通訊接口支持DL/T645-2007通訊規約.表面適用于動力管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包含運用在發電廠、水電站等用電管理自動化系統中. 實時測量量: 電壓、電流、功率、功率因數、頻率、電壓及電流不平衡率 保存電壓、電流、功率極值及發生時間的數據記載； 分時計量正反向有功和四象限無功電能，并可任意設置組合有功和組合無功電能； 分時計量正反向有功和四象限無功大需量及發生時間； 大4費率； 全年多14個時區，8個日時段表，每天多14個時段，支持節假日和周休日 自動結算功用(保存12月前史記載)； 2路開關量輸入，2路電磁繼電器輸出； 2路電能（有功和無功）脈沖輸出； 豐盛的可編程報警器輸出（電磁繼電器輸出）； 支持DL/T645-2007規約； 電力儀表工作參數可通過按鍵編程設置； 表面具有2路開關量輸入和2路開關量輸出，可以完本錢地或遠程的開關信號監測和控制輸出功用（即遙信和遙控功用）
