D671F46氣動對夾襯氟蝶閥
| 參考價 | ￥ 100 |
| 訂貨量 | ≥1臺 |
- 公司名稱 浙江正軒閥門有限公司
- 品牌 其他品牌
- 型號
- 產地 永嘉甌北
- 廠商性質 生產廠家
- 更新時間 2020/4/2 17:03:20
- 訪問次數 211
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 工作溫度 | 常溫 | 結構形式 | 垂直板式 |
|---|---|---|---|
| 類型(通道位置) | 直通式 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 應用領域 | 石油,能源 | 種類 | 其他 |

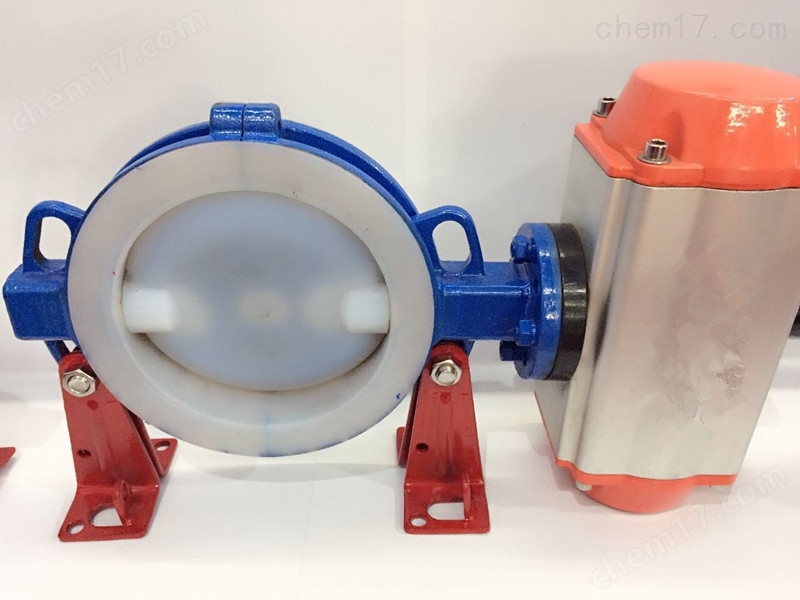

D671F46氣動對夾襯氟蝶閥
產品概述：
氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動對夾式襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、磷酸、強堿、王水等具有強腐蝕性的介質
結構特點：
1.氣動襯氟蝶閥采用技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。
2.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節變形，可靠保證長期使用狀態下無介質內漏。
3.蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封面構成無間隙，保證介質無外漏。
D671F46氣動對夾襯氟蝶閥執行機構：
采用新型系列ATD型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能：
GTD/ATD氣動執行器技術參數 | D671F46氣動襯氟蝶閥閥體參數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～400mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼/不銹鋼襯F46 |
單作用：7N·M～2668N·M | 閥體材質 | 碳鋼、不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 鋼襯F46，F(xiàn)4、PFA |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | F46、F2、PP、FPA | |
動作范圍 | 0～90°±5° | 結構形式 | 無銷型 |
接口螺紋 | GTD40～GTD8 G1/8″ | 溫度 | -50℃～150℃ |
GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 各種有機酸、強酸、強氧化劑 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 耐腐蝕、維修方便、流量大、流阻小 |
外形尺寸：
公稱通徑DN | A | B | C | D | E | 執行器型號 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
40 | 140 | 248 | 63 | 60 | 32 | ATD-63 |
50 | 140 | 248 | 63 | 60 | 43 | ATD-63 |
65 | 171 | 270 | 70 | 63 | 46 | ATD-63 |
80 | 186 | 298 | 89 | 65 | 46 | ATD-75 |
100 | 207 | 313 | 106 | 65 | 52 | ATD-83 |
125 | 254 | 347 | 120 | 90 | 56 | ATD-92 |
150 | 254 | 379 | 132 | 90 | 56 | ATD-105 |
200 | 296 | 434 | 164 | 103 | 60 | ATD-125 |
250 | 384 | 518 | 200 | 118 | 68 | ATD-140 |
300 | 501 | 592 | 238 | 128 | 78 | ATD-160 |
350 | 533 | 673 | 280 | 135 | 78 | ATD-190 |
400 | 589 | 752 | 302 | 159 | 102 | ATD-210 |
