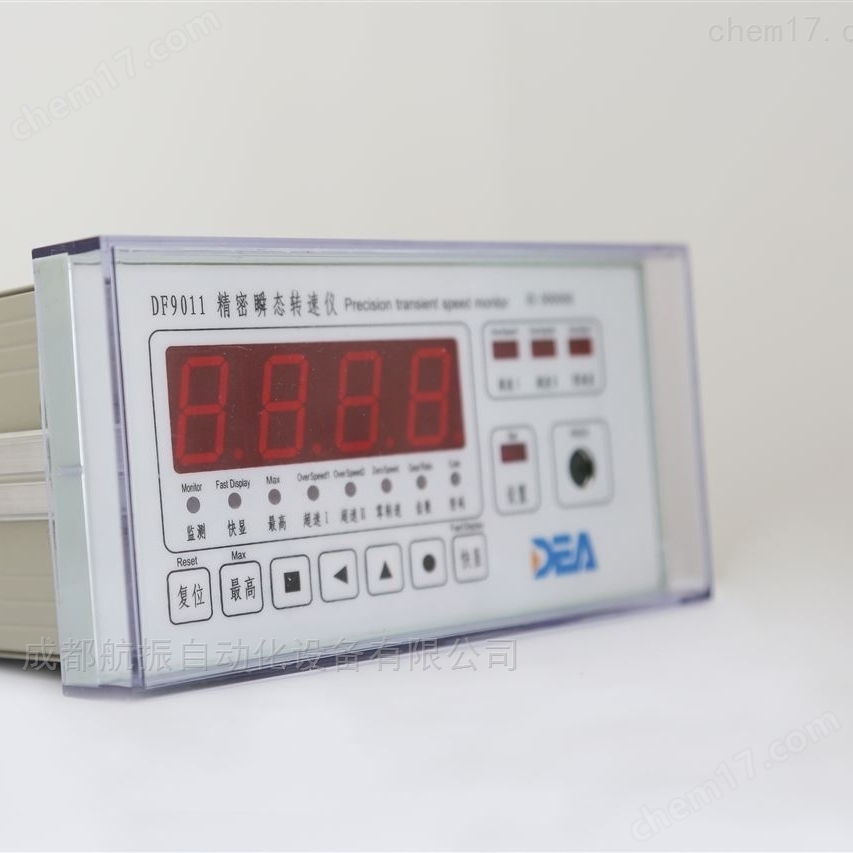

DF9011精密瞬態轉速儀

產品概述：

　精密瞬態轉速儀DF9011作為事業部供應的一款高品質智能儀表，現已經被廣泛應用于東方機組中，用于測量汽輪機發電機的實時轉速，3000MW級及以上裝機容量的機組會配有兩臺該儀表。

　　二、精密瞬態轉速儀DF9011操作說明

　　1） 按提供的接線圖紙。

　　特別提示：

　　▲ 傳感器到儀表連接應該采用整根兩芯屏蔽電纜，電纜屏蔽層中間不能斷開，也不能隨便接地或與機殼等短路，應保持良好絕緣，在引入接線排時，應留有專門的屏蔽層接線端子。電纜屏蔽層一般要求在儀表端接“Shld”端，而不能多點接地；

　　▲ 儀表交流電源地端必須可靠連接大地；

　　▲ 傳感器與儀表連接電纜與儀表交流電源線或其它強電回路線纜不要長距離平行放置，尤其不能安排在同一個穿線管內；

　　▲ 傳感器安裝在大功率電機或發電機上時，建議采用非金屬支架，使傳感器與機殼絕緣，降低干擾；

　　以上安裝要求不能滿足時，可能導致測量的不準確和控制的不可靠。

　　2） 給儀表通電，儀表4個數碼管和所有的發光指示燈均閃爍發光約3秒。

　　若儀表自檢未通過，隨后4個數碼管和所有的發光指示燈均熄滅。

　　若儀表自檢通過，即開始正常的監視工作，數碼窗中顯示通道的轉速值；

　　儀表在測量過程中自動監測各路電源，若電源中任一種電源不正常，并自動清除各繼電器，待電源恢復正常后，繼續工作。

DF9011精密瞬態轉速儀技術參數：

• ▲  標準盤裝臺式金屬機箱 。

• ABS面框，柔性薄膜面板。
• 面板尺寸：160mm×80mm； 機箱深度：200 mm
• 安裝開孔尺寸：（151±0.5）mm×（76±0.5）mm
• 質量：≯2Kg

•

•

•

  相對濕度：不大于95%， 無結露。

  觸點輸出容量：AC220V 、2A

• 使用環境： 溫度： -10～60℃；

•

•

•

  ▲  記錄輸出：標準電流，均有輸出短路保護功能。

                        4～20 mA（或0～10 mA定制），負載能力≮500Ω；

                        緩沖傳感器信號輸出：具有短路保護功能，輸出阻抗100Ω。

• 繼電器：三組繼電器，各繼電器均有一組觸點輸出（常開、中點）；

•

•

•

  數字顯示精度：±1個字；

• 測量頻率范圍：0～10 KHz。

•

•

•

  測量精度優于±2 r/min（滿量程）。

  ▲  齒數：1～255；

• 顯示：超高亮紅色LED 數顯；

•

•

•

  信號zui小幅度（峰峰值）≮100mV。

• 測量量程：鍵盤設定，任意可選；

•

•

•

  zui大電流35 mA；

  電壓：+12～+24V和-12～-24V可選；（根據訂貨時提供）

• 信號輸入：接入磁電（阻）傳感器輸入信號，頻率zui高：20KHz.

•

•

•

  ▲  供電電源：在輸入電源85～265Vac范圍內，儀表均能穩定工作；

                  額定功耗為15watts。

• 提供傳感器工作電源；
•
•
•
•
