DING尖同心度測量儀 選合適的量表裝在同心度儀上,根據被測工件大小調節壓輪高度,使壓輪能夠以合適的壓力壓住被測工件;通過操作壓柄升起壓輪,將被測工件放置在旋轉滾輪上,然后將壓輪歸位;調節表架和滑塊夾具的高度,并將其移動,使千分表（百分表）測頭接觸被測工件表面,調整表盤指針歸零;調節杠桿表測頭至被測工件合適位置,并使之接觸工件表面,調整表盤指針歸零;轉動手柄，根據實際情況微調表頭，通過量表完成讀數.

?

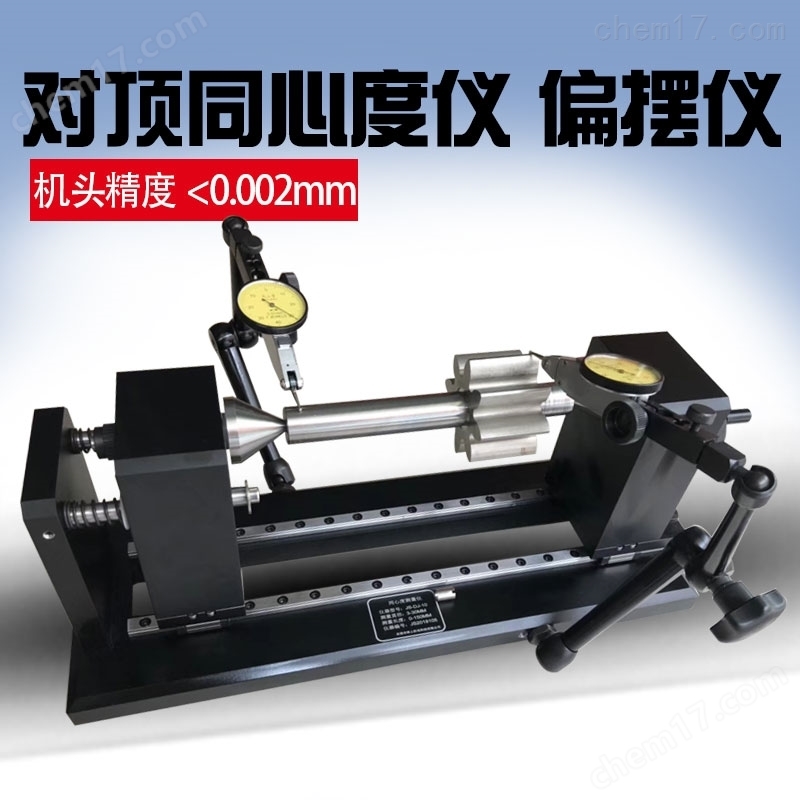

DING尖同心度測量儀 標準款可測工件長度:150mm, 直徑:150mm, 角度:60 度,
加轉精度:0.002mm.

 根據工件直徑,長度,重量:
1 可以定制單導軌型,多導軌型;
2 可以定制多角度DING尖;
3 可以定制鎢鋼,陶瓷等DING尖;
4 根據要求配置多表頭型夾具.

??

圓跳動與全跳動的區別

在形位公差中，根據測量時零件圍繞基準線等的不同，跳動可以分為圓跳動和全跳動。

圓跳動
圓跳動：是指被測實際表面繞基準軸線作無軸向移動的回轉時，在*方向上指示器測得的大讀數差。
圓跳動分徑向,端面和斜向三種.跳動的名稱是和測量相聯系的.測量時零件繞基準軸線回轉.測量用指示表的測頭接觸被測要素.回轉時指示表指針的跳動量就是圓跳動的數值.指示表測頭指在圓柱面上為徑向圓跳動,指在端面為端面圓跳動,垂直指向圓錐素線上為斜向圓跳動。

全跳動
全跳動：是指被測實際表面繞基準軸線無軸向移動的回轉,同時指示器作平行或垂直于基準軸線的移動,在整個過程中指示器測得的大讀數差。
全跳動公差是關聯實際被測要素對其理想要素的允許變動量.當理想要素是以基準軸線為軸線的圓柱面時,稱為徑向全跳動;當理想要素是與基準軸線垂直的平面時,稱為端面(軸向)全跳動.

圓跳動公差
圓跳動公差是指被測要素在某個測量截面內相對于基準軸線的變動量。圓跳動分為徑向圓跳動、端面圓跳動和斜向圓跳動 。
（1）徑向圓跳動
　　  公差帶定義：公差帶是在垂直于基準軸線的任一測量平面內，半徑為公差值t，且圓心在基準軸線上的兩個同心圓之間的區域。
　　fd圓柱面繞基準軸線作無軸向移動回轉時，在任一測量平面內的徑向跳動量均不得大于公差值0.05mm。

（2）端面圓跳動
　　公差帶定義：公差帶是在與基準軸線同軸的任一半徑位置的測量圓柱面上沿母線方向距離為公差值t的兩圓之間的區域。當被測件繞基準軸線無軸向移動旋轉一周時，在被測面上任一測量直徑處的軸向跳動量均不得大于公差值0.05mm。

（3）斜向圓跳動
　　公差帶定義：公差帶是在與基準軸線同軸，且母線垂直于被測表面的任一測量圓錐面上，沿母線方向距離為公差值t的兩圓之間的區域，除特殊規定外，其測量方向是被測面的法線方向。

全跳動公差
全跳動公差是關聯實際被測要素對理想回轉面的允許變動量。當理想回轉面是以基準要素為軸線的圓柱面時，稱為徑向全跳動；與當理想回轉面是與基準軸線垂直的平面時，稱為軸向(端面)全跳動。
（1）徑向全跳動：
　　                                   14

被測要素繞公共基準線A-B作若干次旋轉，并在測量儀器與工件同時作軸向的相對移動時，被測要素上各點間的示值差均不得大于0.1mm，測量儀器或工件必須沿著基準軸線方向并相對于公共基準線A-B移動。
（2） 端面全跳動
　　被測要素圍繞基準軸線D作若干次旋轉，并在測量儀器與工件之間作徑向相對移動時，被測要素上各點間的示值差均不得大于0.1mm。測量儀器或者工件必須圍著輪廓具有理想正確形狀的線和相對于基準軸線D的正確方向移動。
