一、簡介

1.1、產品概述

LCW-F分體式超聲水表是山東力創科技股份有限公司針對我國水質自主開發、設計的一款新型計量產品，本產品包含多用戶水表和水表云終端兩部分。本產品中多用戶水表采用相位差法對流量進行測量，在水表云終端中顯示、刷卡，水表內閥門控制實現預付費功能，數據上傳至平臺。外形美觀、精度高、壓損低、閥控、數據采集可靠準確，*的性能目前在國內處于  水平。

適用范圍：家庭住宅。

1.2、計量器具型式批準證書號

1.3、技術指標產品執行標準

GB/ T 778.1-778.5-2018《飲用冷水水表和熱水水表》

CJ/T434-2013《超聲波水表》

二、工作原理及組成

2.1、工作原理

    多用戶水表通過檢測超聲波聲束在水中順流逆流傳播時因速度發生變化而產生的時差，分析處理得出水的流速?gòu)亩M(jìn)一步計算出水的流量，并可以通過閥門的控制來對水流進行控制。水表云終端顯示水表數據，并實現刷卡功能。

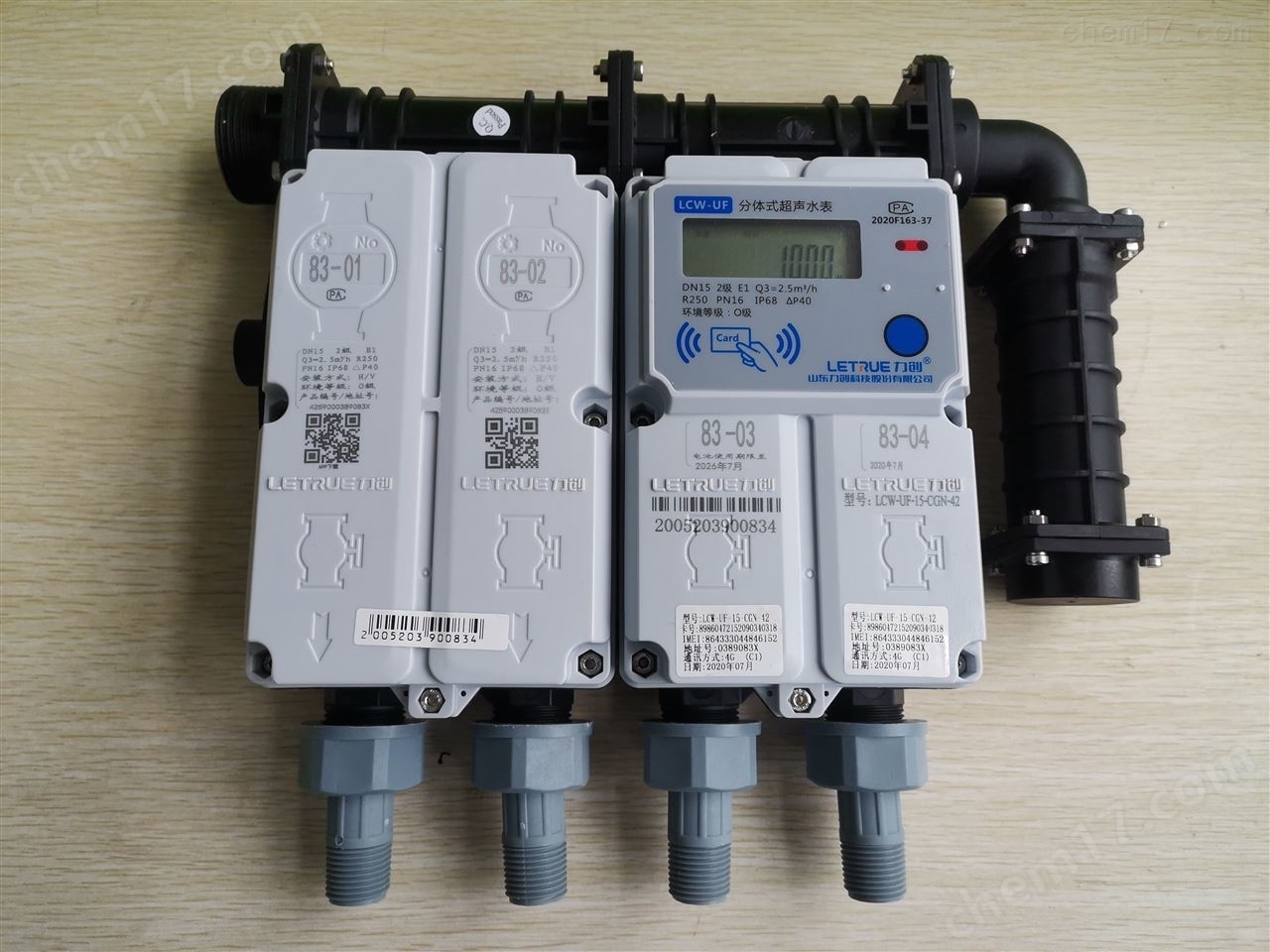

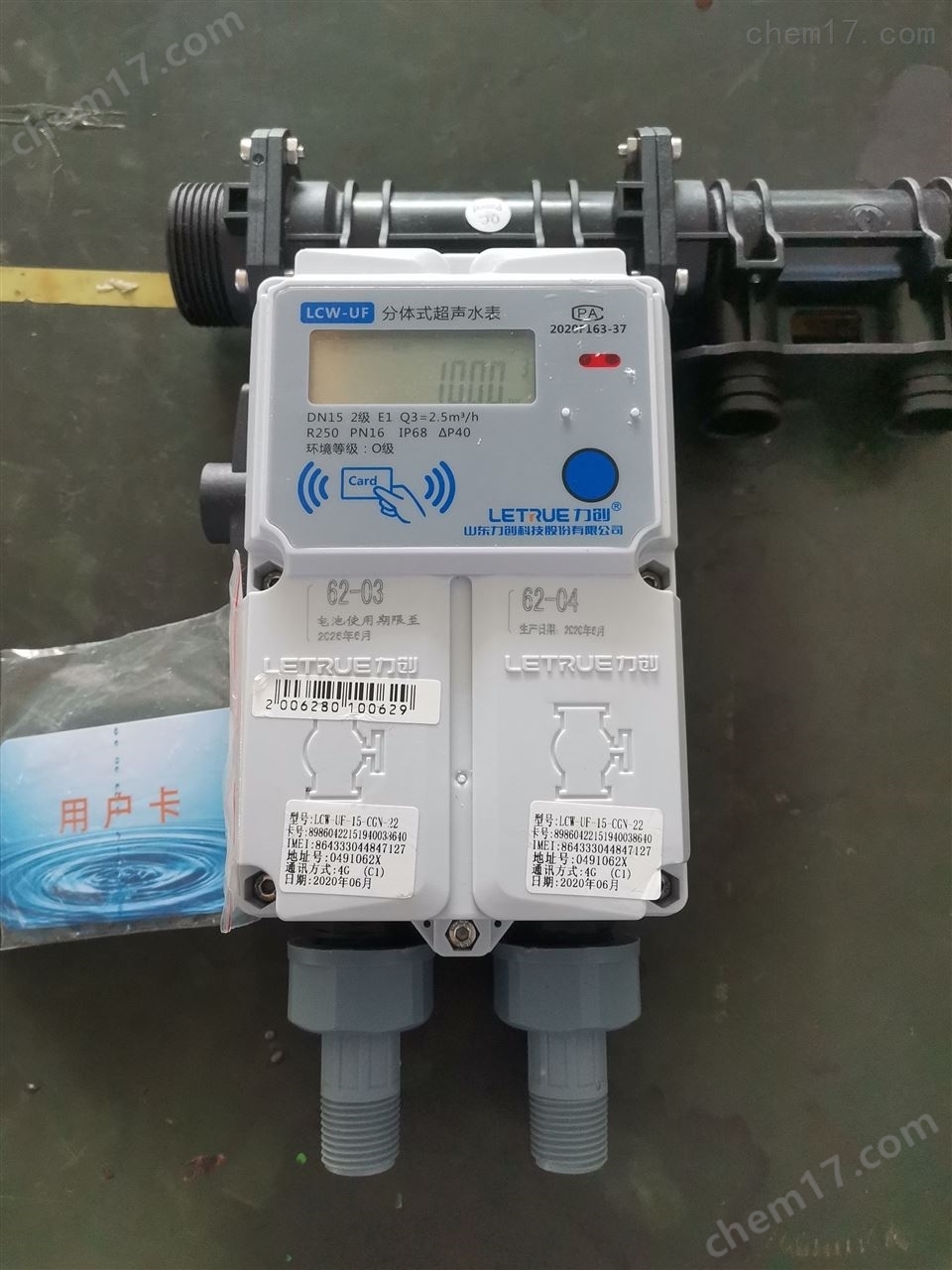

2.2、組成結構

1. 水表組件

測量原理:采用時差法對流量進行測量，在測量通道的上游和下游分別安裝一只超聲波換能器用于超聲波信號的發射與接收，由于在順流和逆流時的傳播時間不同，通過測量該時間的差值可計算出流體的流速，然后再通過數據處理?yè)Q算成流量。

1. 積分儀

將采集的流量計算處理,得到系統的流量和剩余流量，并對閥門進行操作。

1. 水表云終端

     射頻卡操作，用于用戶刷卡；數據遠傳

1. 閥控組件

   裝有電機和閥門，系統對閥門進行開/關來進行控制。

三、主要功能及特點

3.1、主要功能

• 戶號記錄及顯示
• 瞬時流量測量及顯示
• 累積流量測量及顯示
• 剩余流量測量及顯示
• 閥門控制
• 射頻卡操作
• 數據存儲及查詢
• 運行時間記錄及顯示
• 電池電量實時監測
• 故障狀記錄上傳
• 數據定點上傳

3.2、主要特點

• 信號幅值自動檢測
• 低始動流量，高準確度，滿足2級計量精度；
• 具有軟件加密功能，防止有效數據被更改；
• 自診斷功能，超聲信號強度檢測；
• 低功耗設計，電池壽命6年以上；
• 采用超聲測流技術，不受磁場干擾，無機械轉動部件，無磨損，可靠性高，維護量??；
• 采用直管式結構，壓損小，不堵塞；
• 高防護等級，適用于更多現場環境，防護等級IP68；

• 外殼全防護設計，有效防止人為破壞
• 點陣背光顯示，方便數據查詢；
• 分體式操作，方便用戶刷卡操作；
• 支持4G無線上傳或窄帶物聯網NB-IoT無線通訊技術；
• 云平臺數據解析，方便數據查看；
• 支持刷卡充值，遠程充值；

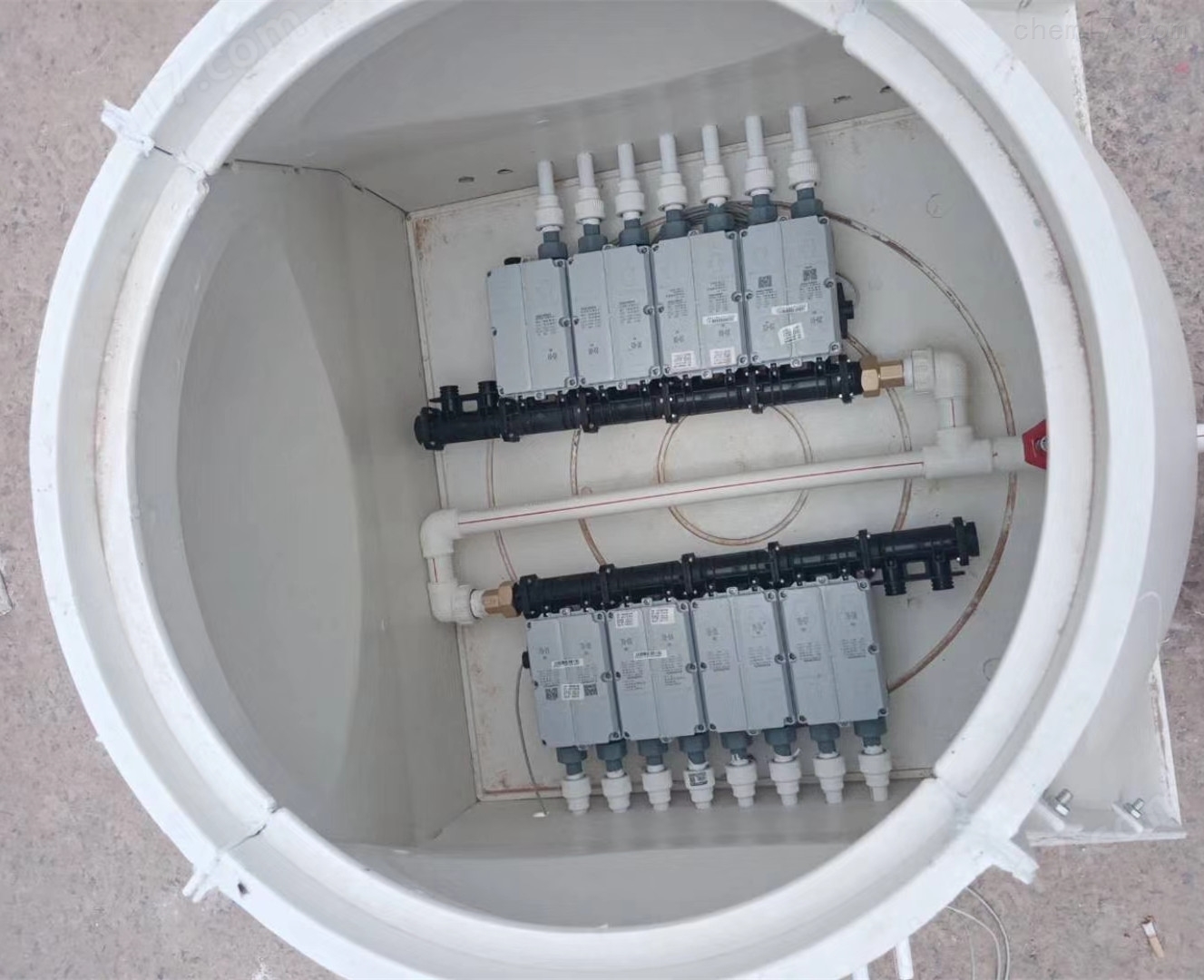

• 一表多戶，方便管理與安裝；
• 防水、抗凍；
• 滴水計量；
• 雙路供電，內置高性能鋰電，可太陽能充電；
• 太陽能電壓、電池電壓、外部電源狀態檢測上報；
• 程序遠程升級；

四、主要技術參數
