AH68018 電線電纜耐火試驗機測試標準

產品介紹：耐火特性燃燒試驗裝置適用于GB/T19666-2019(阻燃和耐火電線電纜或光纜通則)內的GB/T19216-2003《在火焰條件下，電纜或光纜線路的完整性試驗》標準和IEC60331—1和-2：2018《在火焰條件下，電纜或光纜線路的完整性試驗 試驗裝置  火焰溫度不低于830℃的供火并施加沖擊》標準，（附錄A水噴淋試驗方法）水噴淋試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。試驗應在已經進行IEC60331-2供火加機械沖擊的耐火試驗105min后繼續進行.和（附錄B水噴射試驗方法）水噴射試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。試驗應在已經進行IEC60331-1供火加機械沖擊的耐火試驗105min后繼續進行。用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定。也適用于IEC60331—1：2018  IEC60331-2：2018標準。

標準：

·GB/T19666-2019

·GB/T19216.（11、21、23、25）-2003

·IEC60331—1：2018

·IEC60331—2：2018

AH68018 電線電纜耐火試驗機測試標準

技術參數：

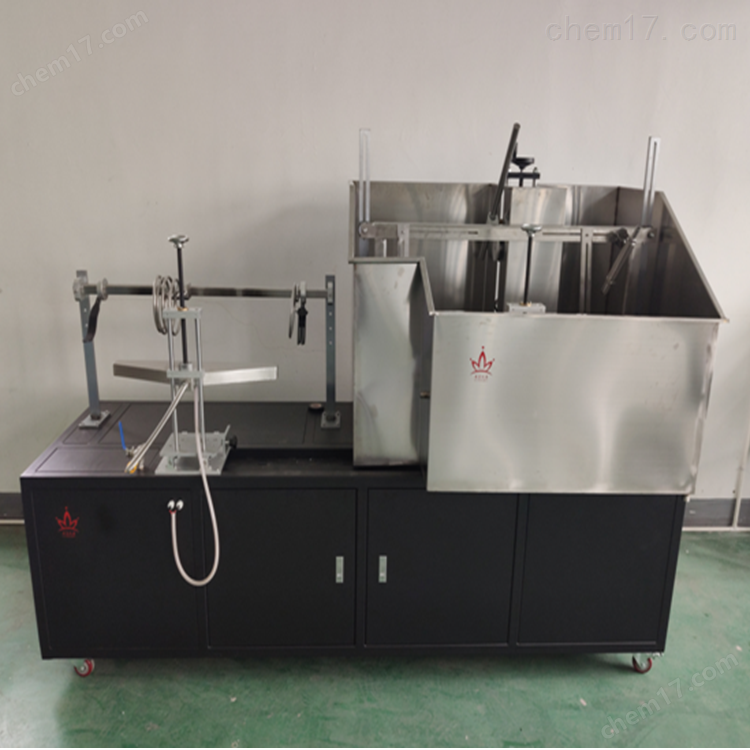

·燃燒架為柜式、耐火特性和耐火沖擊為一體式方便操作及其外觀美觀大方

·燃燒器：500毫米的帶型噴燈（含文丘里混合器），燃燒器孔3

排交錯排列孔直徑：￠1.32中心距：￠3.2，燃燒器可上下、左右調節滿足與電纜水平和垂直距離的定位

·耐火特性支架：由兩個金屬環支架，中間長度大約300MM，實驗支撐金屬圓環內徑為150MM，環截面直徑為10±2MM，樣品架一端安裝有一個夾具固定試樣，另一端方便熱量沿試縱向傳遞

·耐火沖擊支架：沖擊試驗梯架由鋼材框架組成，為了適應不同尺寸電纜的試驗，試驗梯架上兩根位于中央的垂直鋼構件可以調節，試驗梯架長約1200mm和高約600mm，試驗梯架的總質量為（18±1）

kg，四個橡皮襯套橡皮襯套的硬度為（50～60）肖氏A，沖擊棒直徑為（25±0.1）mm長為（600±5）mm低碳鋼圓組成，沖擊棒角度為 60°

· 樣品施加電壓：AC100V~1000V 可調

·試樣短路擊穿電流 2A

·試樣維持電流10-260MA 可調

· 三相變壓器：380V，9KVA

·試樣短路、斷路停止供火并切斷電壓，軟件并有故障提示

·供火時間：0~999Min可調

·用于矯正火焰用的二支Ф1.5mm熱電偶及相應的便攜式測溫儀

·氣源的控制與調節：空氣流量為質量流量計20~200L/Min可調，丙烷流量為質量流量計2~20L/Min可調。

·控制方式：由電腦軟件控制操作，監控試驗過程中的電流、電壓燃氣流量、試驗結果、曲線打印

規格：

·試驗支架尺寸：耐火特性1800mm(W)x700mm(D)x1300mm(H)耐火沖擊2430mm(W)x800mm(D)x1500mm(H)

·控制箱尺寸：800mm(w)x800mm(D)x1800(H)

·試驗箱：3MX3MX3M(客戶選配)

·氣源：丙烷、空氣（客戶自備）
