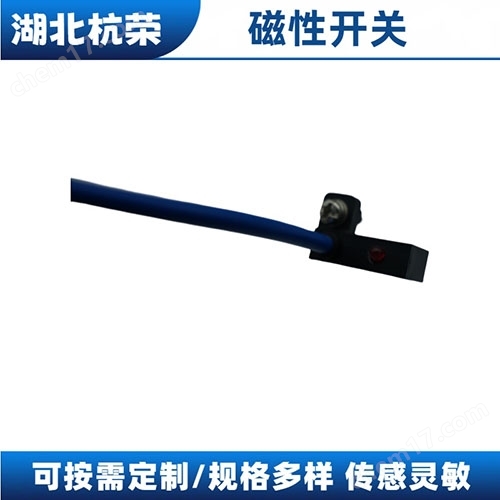

在自動化控制領域，氣缸磁性開關是一種重要的設備，廣泛應用于工業生產中。它能夠?qū)崿F(xiàn)對氣缸行程的檢測和控制，提高生產線的效率和安全性。本文將詳細介紹它的工作原理、特點及其在自動化控制中的重要作用。

　　磁性開關是一種利用磁性感應原理進行氣缸狀態檢測的裝置。它通常由磁性傳感器和磁性插頭組成。當氣缸活塞移動到特定位置時，磁性插頭與磁性傳感器之間會發生磁性吸引，從而觸發開關的狀態變化。通過檢測氣缸行程的起始和終止位置，可以控制相關的執行機構，實現自動化生產線的運行控制。

　　磁性開關具有多項特點，使其在自動化控制領域中扮演著重要角色。首先，它具有高精度和可靠性。由于采用了磁性感應原理，磁性開關可以實現對氣缸行程的精確檢測。無論是在高速運動還是低速運動的情況下，都能夠準確地捕捉到氣缸位置的變化，確?？刂葡到y(tǒng)的準確性和穩定性。

　　其次磁性開關具有靈活的安裝方式。它可以與氣缸直接集成在一起，形成緊湊的裝置，節省了空間。同時，磁性插頭和傳感器之間的距離可以根據實際需求進行調整，以適應不同氣缸行程的要求。這種靈活性使得磁性開關適用于各種不同尺寸和類型的氣缸，提高了設備的通用性和可擴展性。

　　此外磁性開關還具有快速響應和耐用性。它們能夠迅速地檢測到氣缸狀態的變化，并及時傳輸信號給控制系統。這種快速響應的特點使得控制系統能夠更加準確地對氣缸進行控制，提高設備的工作效率。同時磁性開關采用了耐磨、耐腐蝕的材料，能夠在惡劣的工作環境下長時間穩定運行，延長設備的使用壽命。

　　磁性開關在自動化控制中有著廣泛的應用。它們常用于汽車制造、機械加工、包裝生產線等領域。例如，在汽車制造中磁性開關被用于控制氣囊部件的充放氣，確保安全性和準確性。在機械加工中磁性開關可以實現對加工工件位置的檢測，提高加工精度和效率。

　　綜上所述，氣缸磁性開關作為一種自動化控制設備，在工業生產中發揮著重要的作用。它具有高精度、可靠性、靈活性和耐用性等特點，能夠?qū)崿F(xiàn)對氣缸行程的檢測和控制。通過合理選擇和使用磁性開關，可以提高生產線的效率和安全性，推動工業自動化的發展。

 　　AL-21R-EX電機車用氣缸磁性開關技術性能指標

　　1. 動作距離：120mm

　　2. 通斷差：30mm以內

　　3. 響應時間：小于10ms

　　4. 振動頻率：20G 10-1000HZ

　　5. 勵磁電壓：DC24V±2V

　　6. 勵磁電流：0.6A

　　7. 環境濕度：-55℃—+125℃

　　8. 接點容量：80VA

　　9. 開關電流：0.8A

　　10. 開關電壓：DC350V AC300V

　　11. 接觸電阻：小于0.1Ω

　　12. 重量：磁體3.6kg 觸頭0.6kg

　　13. 用JZ7-44作負荷，壽命500000次

　　AL-21R-EX電機車用磁性開關結構特征與工作原理

　　1、內部采用干簧管和一塊磁鋼配合使用，具有熔點高，耐磨損的特性。

　　2、把干簧管和磁鋼密封于殼體內部，能夠有效防止撞擊，有很強的能力。

　　3、小磁鋼的磁性不足以使干簧管內的彈片相互吸引，開關保持常開狀態。

　　4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼離開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態一直保持。

　　5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降低，使干簧管彈片由于彈性而彈開，接點也隨之?dāng)嚅_。

　　6、磁鋼直接安裝在被檢測運動物體上，磁鋼往返經過開關時驅動開關工作，同一運動軌跡上幾個檢測點開關只需一塊磁鋼。

　　類型分類

　　1、常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。

　　2、常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。

　　3、開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。

　　4、高溫型：適合環境溫度為-20℃~+180℃。

　　5、兩個獨立通道開閉型 ：觸頭為兩個獨立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。
