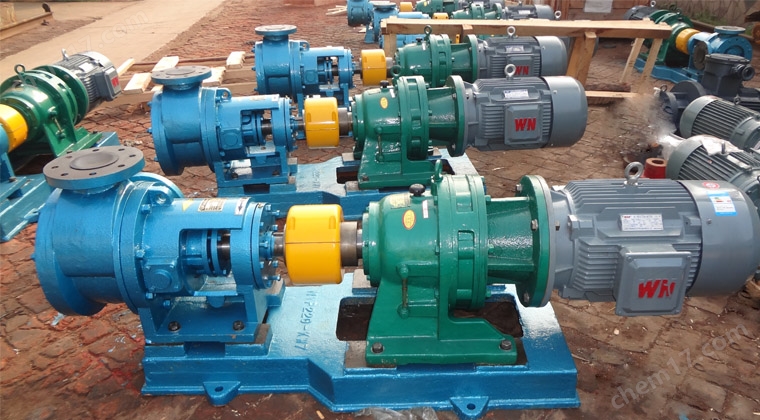

NYP型系列內齒輪瀝青泵簡介

NYP型系列內齒輪瀝青泵是一種針對輸送瀝青、乳化瀝青、改性瀝青等高粘稠液體的輸送泵。該泵設計合理，結構簡單，便于安裝使用維修方便。該泵設有保溫夾套，保溫介質：導熱油或蒸汽。

該泵屬于容積式內齒輪轉子泵。泵內采用正排量轉子和密閉輪組合體，使泵具有輸送量大、流量平穩、噪音低、內泄漏量小、

封閉性能良好和機構緊湊的優點。該泵克服了國內新老產品存在的不足，進一步改進新齒型，提高了容積效率。軸封部分的加熱

結構，解決泵在正常運轉停機后再啟動時，由于瀝青凝固原因，使電機在啟動時轉矩增大，同時也破壞了軸封的表面組織，因此將油封部分的加熱結構在開機前和泵體其它部位一起打開閥門加熱，可延長軸封的使用壽命，提高整機的工作效率。

NYP型系列內齒輪瀝青泵工作原理

NYP泵的正排量轉子（泵輪）和封閉輪組合體中，泵輪推動封閉輪轉動，有較好的緩沖作用，能達到低壓切變無脈沖的液體輸送。

內齒輪泵的齒型為圓弧懸臂齒。內齒泵腔的“通進容積”是由泵月牙形壁面和兩個液體密閉的齒輪表面圍成的。在齒輪的不斷旋轉中產生壓力液體，達到輸送的目的。該泵具有“強制鎖定”功能，可將轉子和軸定位，

降低磨損，延長使用壽命。泵設有安全閥，可保護系統不受超壓的損壞，自動溢流。泵反轉時，應將安全閥反向安裝，安全閥螺母須朝向吸油口。為便于進口和出口的連接，泵殼體能夠在支架上旋轉八個安裝位置

瀝青泵的機械密封原理介紹和特點及材料選擇

機械密封的工作原理

瀝青泵的機械密封是靠一對或數對垂直于軸作相對滑動的端面在流體壓力和補償機構的彈力(或磁 力)作用下保持貼合并配以輔助密封而達到阻漏的軸封裝置。

密封材料的種類及用途

密封材料應滿足密封功能的要求。由于被密封的介質不同，以及設備的工作條件不同，要求密封材料的具有不同的適應性。對密封材料的要求一般是：

1) 材料致密性好，不易泄露介質;

2) 有適當?shù)臋C(jī)械強度和硬度;

3) 壓縮性和回彈性好，變形小;

4) 高溫下不軟化，不分解，低溫下不硬化，不脆裂;

5) 抗腐蝕性能好，在酸，堿，油等介質中能長期工作，瀝青 泵的體積和硬度變化小，且不粘附在金屬表面上;

6) 摩擦系數小，耐磨性好;

7) 具有與密封面結合的柔軟性;

8) 耐老化性好，經久耐用;

9) 加工制造方便，價格便宜，取材容易。

橡膠是常用的密封材料。除橡膠外，適合于做密封材料的還有石墨等，聚四氟乙烯以及各種密封膠等。

瀝青泵的機械密封安裝、使用技術要領

1)、設備轉軸的徑向跳動應≤0.04毫米，軸向竄動量不允許大于0.1毫米;

2)、設備的密封部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位;

3)、在安裝過程中嚴禁碰擊、敲打，以免使瀝青 泵的機械密封摩擦付破損而密封失效;

4)、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝;

5)、安裝靜環壓蓋時，擰緊螺絲須受力均勻，保證靜環端面與軸心線的垂直要求;

6)、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性;

7)、安裝后用手盤動轉軸、轉軸應無輕重感覺;

8)、設備在運轉前須充滿介質，以防止干摩擦而使密封失效;

9)、對易結晶、顆粒介質，對介質溫度<80oC時，應采取相應的沖洗、過濾、冷卻措施，各種輔助裝置請參照瀝青泵的機械密封有關標準。

10)、安裝時在與密封相接觸的表面應涂一層清潔的機械油，要特別注意機械油的選擇對于不同的輔助密封材質，避免造成O型圈侵油膨脹或加速老化，造成密封提前失效。
