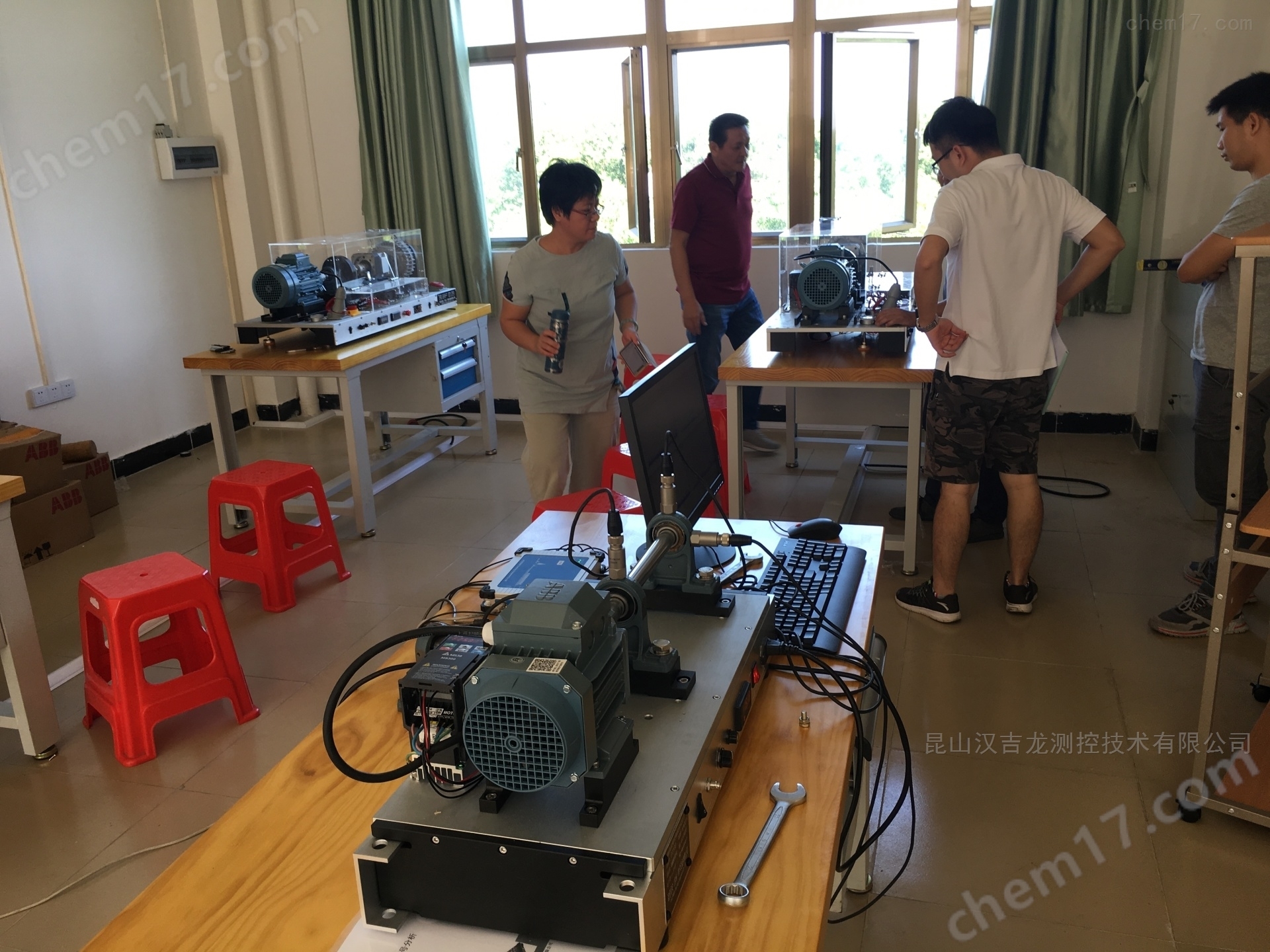

VALENIAN?機械傳動系統性能綜合測試實驗臺?由三個實驗臺構成：

（1)PT600電機故障診斷模擬實驗臺；

（2)PT500齒輪箱故障診斷模擬實驗臺；

（3)BTS100軸承剩余壽命壽命預測模擬實驗臺。

各試驗臺的技術指標和要求分別如下：
（1）PT600電機故障診斷模擬實驗臺結構組成：
三相異步電動機、聯軸器、雙支撐試驗軸承座單元、動平衡校正單元、行星齒輪箱、磁粉制動器、轉速調節及顯示模塊、負載調節及顯示模塊、轉速脈沖輸出模塊、電流測量傳感器、變頻驅動及直接驅動兩種電源驅動、RUZ變頻器通訊模塊以及相應的底座、機械防護、電氣防護等組成
驅動電機：ABB三相交流電動機，功率2HP，線對線電阻6.0Ω@25℃，定子槽數36，轉子條數28，電機功率因數82.5%
滾動軸承：至少包含1類滾動軸承PH206，內徑30mm
動平衡轉子盤：材質鋁制，紅色陽極表面處理，直徑150mm，配有36個平衡孔，10°等分360°圓周
行星齒輪箱：?jiǎn)渭?jí)傳動，減速比10:1，額定輸入轉速3000RPM，*大軸向力3230N，*大徑向力6460N
可調磁粉制動器：額定扭矩50Nm，額定電壓24V，額定電流0.94A，額定功率22.6W，重量14.5Kg，最高轉速1800RPM，磁粉重量60gr
交流變頻器：變頻器頻率0-599Hz，額定輸入380-480V、50/60Hz、6.4.A，額定輸出**H、0-460V、4.6A、3.5KVA、1.5KW
轉速控制精度：1轉/分鐘
轉速調節范圍：0-1750RPM可調（最高轉速6000RPM短時間運行）
電流檢測傳感器：額定輸入20A，額定輸出20mA，變比1000:1，相位差5′，線性度0.1%，飽和電壓2V，隔離耐壓3KV，短時*大電流0-70A（RL10Ω）
轉速測量模塊：采集距離130mm，檢測目標直徑0.04mm
激光信號變送器：電源電壓12-24V，響應時間0.5ms，絕緣阻抗20兆歐
精密對中機構：分辨率0.01mm，測量量程0-10mm，防震抗壓
底板：精密加工15mm鋁板，并含有減震底座
安全防護：前置面板含有急停按鈕，轉動轉子部分含有亞克力防護罩
尺寸：長*寬*高分別1250mm*500mm*410mm
故障電機：
包含至少7臺如下故障模式的電機，轉子不平衡交流電機(RUM-1)，轉子偏心交流電機(RMM-1)，軸彎曲的交流電機(BRM-1)，軸承故障交流電機(FBM-1)，轉子條故障交流電機(BBM-1)，定子繞組故障交流電機(WFM-1)，電壓不平衡和單相交流電機(SPM-1)
故障齒輪：包含至少3個如下故障模式的齒輪，太陽齒故障、行星齒輪故障、齒圈故障
故障軸承：包含至少5個如下故障模式的故障軸承，內圈故障、外圈故障、滾珠故障、保持架故障、綜合故障
轉子：包含至少2個動平衡轉子
（2）PT500齒輪箱故障診斷模擬實驗臺結構組成：

三相異步電動機、平行軸齒輪箱、潤滑油液循環單元、行星齒輪箱、可調磁粉制動器、轉速調節及轉速顯示模塊、負載調節及顯示模塊、轉速脈沖輸出模塊、安全防護磁吸斷電保護開關統、RUZ變頻器通訊模塊以及相應的底座、機械防護、電氣防護等組成。
驅動電機：ABB三相交流電動機，功率2HP，線對線電阻6.0Ω@25℃，定子槽數36，轉子條數28，電機功率因數82.5%

平行齒輪箱：不小于2級3軸直齒輪箱，減速比率4.97:1，至少滿足所有有故障和良好的齒輪都能組裝在同一根軸上，可隨時切換嚙合齒輪；齒輪箱配有中間軸支架，可任意調整齒隙

潤滑油液循環單元：配有直流24伏齒輪循環油泵，出油流量12L/min，揚程3米，出口壓力3bar
行星齒輪箱：?jiǎn)渭?jí)傳動，減速比10:1，額定輸入轉速3000RPM，*大軸向力3230N，*大徑向力6460N
可調磁粉制動器：額定扭矩50Nm，額定電壓24V，額定電流0.94A，額定功率22.6W重量14.5Kg，最高轉速1800RPM，磁粉重量60gr
交流變頻器：變頻器頻率0-599Hz，額定輸入200-240V、50/60Hz、18.5A，額定輸出**H、0-230V、8.5A、3.2KVA、1.5KW
轉速控制精度：1轉/分鐘
轉速調節范圍：0-1750RPM可調（最高轉速6000RPM短時間運行）
轉數測量位置：至少有2處，電機輸入端和行星齒輪輸入端
轉速測量模塊：采集距離130mm，目標直徑0.04mm
激光信號變送器：電源電壓12-24V，響應時間小于0.5ms，絕緣阻抗20兆歐
電機對中機構：電機一端具有千斤頂對中調節螺栓，方便進行軸對中調節
底板：精密加工15mm鋁板，并含有減震底座
安全防護：前置面板含有急停按鈕，轉動轉子部分含有亞克力防護罩
尺寸：長*寬*高分別1380mm*500mm*500mm
故障齒輪：至少包含3個如下故障模式的故障齒輪，缺齒故障、磨損故障、斷齒故障

（3）BTS100軸承剩余壽命壽命預測模擬實驗臺：

電氣參數
電機：三相異步電機，功率3HP
變頻器：至少涵蓋1個3相變速交流變頻器
速度范圍：0~3600變速可調
負載傳感器：
垂直向，50kgf~3000kgf，靈敏度2mV / V，終端電阻350 Ohm
軸向，50kgf~3000kgf，靈敏度2mV / V，終端電阻350 Ohm
溫度傳感器：
測量范圍0~100 Deg，靈敏度2mV / Deg，電阻0.4 Ohm
轉速顯示：7段LED顯示屏，*多 20次/秒
溫度顯示：7段LED顯示屏，*多 10次/秒
電源：輸入220 V，單相，50/60 Hz
機械參數
軸直徑：三級階梯結構，分別不低于24、50、55mm
支撐軸承：內側，至少1個6210軸承；外側，至少1個NJ210軸承
軸承座：半剖分圓柱形結構
測試軸承：至少涵蓋不少于3類直徑的滾動軸承，20、30、45mm
加載單元：垂直向，手動調節至不低于3000kg；軸向，手動調節至不低于3000kg
底板：精密加工15mm鋁板，并含有減震底座
安全罩：抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機
重量和尺寸
重量：60kg
尺寸：1040mm*540mm*400mm長*寬*高
