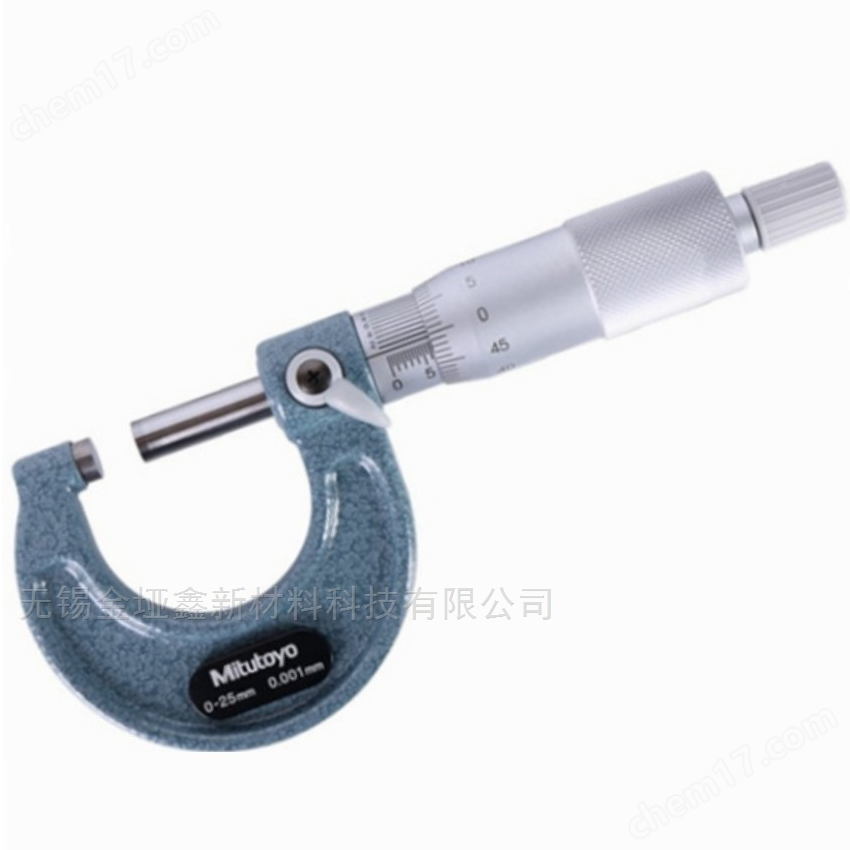

三豐Mitutoyo機械外徑千分尺103系列 103-137

機械外徑千分尺（103系列）

M110-OM

一、三豐Mitutoyo機械外徑千分尺103系列-產品性能

●烤漆尺架。

●恒定測力的裝置有棘輪鎖緊式和棘輪套管式兩種。

●測量面為硬質合金。

二、三豐Mitutoyo機械外徑千分尺103系列-通用規格

標準附件:

量桿1件

(不包括測量范圍0 - 25mm)

扳手(No.301336) 1件

(測量長度300mm)

扳手(No.200154) 1件

(測量長度325mm)

在使用機械型千分尺（非數顯型）時，讀數方面常常會存在誤區，以至于影響到測量值的準確獲得。正確掌握刻度的讀取方式，提升讀數的準確性非常關鍵。

在讀取微分筒刻線時，正確的姿勢即為：直視基準線。如下圖示例：

標準型千分尺：

通常情況下，可以像上圖那樣讀取到分度值0.01mm，也可以像下圖所示那樣，讀取分度值到0.001mm。

帶有游標時(分度值0.001mm)：

帶游標的千分尺是指在套管基線的上面帶有游標刻度。

注意)

當指引線在兩個刻度之間的位置時(如圖位置②，21和22)，讀取為0.21毫米。

當游標尺刻度與其中一個微刻度對齊時（如圖位置③），讀取為0.003毫米。

帶計數器型千分尺：

注意) ②0.004mm是游標刻度線對應一個微分刻度線時的讀數。

測量前，為了避免溫度帶來的影響，千分尺和被測工件應放置在室溫下足夠長的時間，使其溫度均衡。

雖如此，在使用千分尺的過程中，手溫對千分尺的影響常常會被忽視。

當手持千分尺進行測量時，由于手在握住千分尺框架時，會將手的熱量傳給測量工具，從而導致明顯的測量誤差（如下圖實驗結果）。

(請注意上圖顯示是比較典型的影響結果，并非這樣的結果)

如上圖所示，千分尺隨著手持時間的增長，熱膨脹值也隨之越大。

由此，

①測量時如果必須手持千分尺，則盡量減少接觸時間。

②減少上述溫度影響，也可選擇安裝一個熱絕緣體或可戴一副手套。

③可以選用專用的千分尺臺架。
