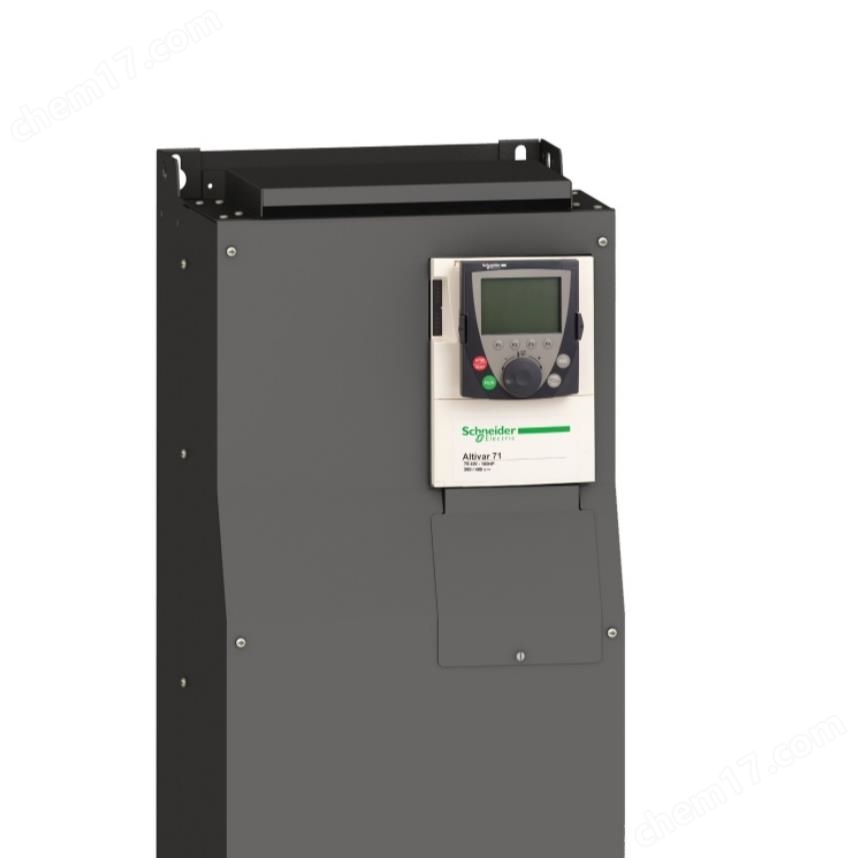

施耐德75KW電機變頻器

ATV71HD75N4Z

施耐德75KW電機變頻器

變頻器的制造專門化，可以使變頻器在某一領域的性能更強，如風機、水泵用變頻器、電梯專用變頻器、起重機械專用變頻器、張力控制專用變頻器等。除此以外，變頻器有與電動機一體化的趨勢，使變頻器成為電動機的一部分，可以使體積更小，控制更方便。 [10]

高性能化

隨著矢量控制、轉矩控制等控制理論的發展和高速數字信號處理器的應用，變頻器的性能將越來越高。無速度傳感器矢量控制技術的發展成熟，使變頻系統擺脫了硬件檢測電機轉速的束縛，系統體積更小。 [11]

數字化程度提高

受益計算機技術的進步，變頻控制系統將實現交流調速系統和信息系統的緊密結合，同時還可以提高系統的整體性能。另外，隨著交流電機控制理論的日益豐富，相關的控制策略和控制算法也越來越復雜，需要更多的計算和存儲空間，目前全數字化的高性能交流調速系統中都廣泛的應用DSP芯片

矩陣式交—交控制方式

VVVF變頻、矢量控制變頻、直接轉矩控制變頻都是交—直—交變頻中的一種。其共同缺點是輸入功率因數低，諧波電流大，直流電路需要大的儲能電容，再生能量又不能反饋回電網，即不能進行四象限運行。為此，矩陣式交—交變頻應運而生。由于矩陣式交—交變頻省去了中間直流環節，從而省去了體積大、價格貴的電解電容。它能實現功率因數為l，輸入電流為正弦且能四象限運行，系統的功率密度大。該技術雖尚未成熟，但仍吸引著眾多的學者深入研究。其實質不是間接的控制電流、磁鏈等量，而是把轉矩直接作為被控制量來實現的。具體方法是： [8]

1、控制定子磁鏈引入定子磁鏈觀測器，實現無速度傳感器方式； [8]

2、自動識別(ID)依靠精確的電機數學模型，對電機參數自動識別； [8]

3、算出實際值對應定子阻抗、互感、磁飽和因素、慣量等算出實際的轉矩、定子磁鏈、轉子速度進行實時控制； [8]

4、實現Band—Band控制按磁鏈和轉矩的Band—Band控制產生PWM信號，對逆變器開關狀態進行控制。 [8]

矩陣式交—交變頻具有快速的轉矩響應(<2ms)，很高的速度精度(±2%，無PG反饋)，高轉矩精度(<+3%)；同時還具有較高的起動轉矩及高轉矩精度，尤其在低速時(包括0速度時)，可輸出150%～200%轉矩

1）電機的極數。一般電機極數以不多于(極為宜，否則變頻器容量就要適當加大。

2）轉矩特性、臨界轉矩、加速轉矩。在同等電機功率情況下，相對于高過載轉矩模式，變頻器規格可以降額選取。3）電磁兼容性。為減少主電源干擾，使用時可在中間電路或變頻器輸入電路中增加電抗器，或安裝前置隔離變壓器。一般當電機與變頻器距離超過50m時，應在它們中間串入電抗器、濾波器或采用屏蔽防護電纜 [9]。

變頻器功率的選用

系統效率等于變頻器效率與電動機效率的乘積，只有兩者都處在較高的效率下工作時，則系統效率才較高。從效率角度出發，在選用變頻器功率時，要注意以下幾點： [9]

1）變頻器功率值與電動機功率值相當時最合適，以利變頻器在高的效率值下運轉。 [9]

2）在變頻器的功率分級與電動機功率分級不相同時，則變頻器的功率要盡可能接近電動機的功率，但應略大于電動機的功率。 [9]

3）當電動機屬頻繁起動、制動工作或處于重載起動且較頻繁工作時，可選取大一級的變頻器，以利用變頻器長期、安全地運行。 [9]

4）經測試，電動機實際功率確實有富余，可以考慮選用功率小于電動機功率的變頻器，但要注意瞬時峰值電流是否會造成過電流保護動作。 [9]

5）當變頻器與電動機功率不相同時，則必須相應調整節能程序的設置，以利達到較高的節能效果

現貨庫存

ATV28HU18N4

ATV28HU29N4

ATV28HU41N4

ATV28HU54N4

ATV28HU72N4

ATV28HU90N4

ATV28HD12N4

ATV28HD16N4

ATV28HD23N4

ATV28HU09M2

ATV28HU18M2

ATV28HU29M2

ATV28HU41M2

ATV58

ATV58HU18N4

ATV58HU29N4

ATV58HU41N4

ATV58HU54N4

ATV58HU72N4

ATV58HU90N4

ATV58HD12N4

ATV58HD16N4

ATV58HD23N4
