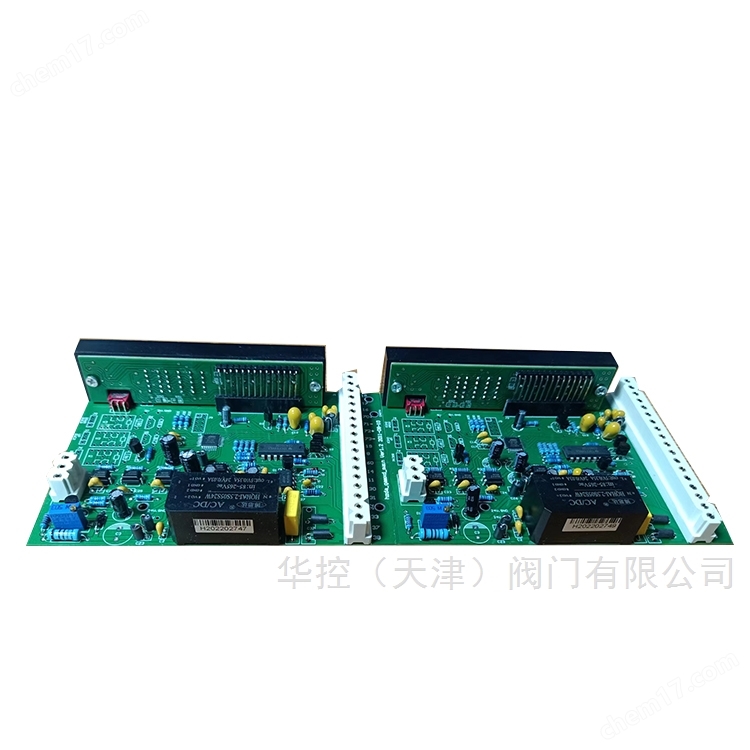

伯納德電動執行器控制板 電路板設計 驅動板

該電動執行器控制板，采用大規模集成智能電路芯片，集成化程度高、抗干擾能力強，調整及校驗簡單。
   增加數字顯示、伺服放大器及手操器的功能，三相電機“相序”識別功能。具有網絡通訊功能。
   可以提供具有扭矩測量及報警功能
   適用于“伯納德”的各種系列產品，安裝尺寸及接線端子與原模擬式GAMX板兼容。維修、替換時不用改動任何線路，直接替換。

   適用于伯納德執行器的控制

伯納德電動執行器控制板 電路板設計 驅動板

技術特點
 1、該控制板的各種參數調整、設定、校準等操作*由按鍵設定。同時顯示控制輸入和閥位輸入的百分比值。LED指示工作狀態。
 2、執行器“全開”和“全關”兩點校準，利用按鍵設定進行。無需再利用電位器進行調零點、調滿程。
 3、控制信號、閥位反饋信號斷線時，能使執行器位置任意設定。
 4、具有“電制動”功能即執行器能在接近控制平衡點時，自動產生電器制動作用，防止過沖，無震蕩。
   5、“防堵轉”功能即執行器能在閥門“開”或“關”過程被卡住時，超過堵轉識別時間，停止電機工作起到保護電機的作用。

技術指標
   1、控制輸入信號： 4～20 mA 。
   其它信號可以定做（如0～10 mA 、0～5V 、1～5V 、0～10 V ）。
   2、閥位隔離變送輸出信號：4～20 mA 。
   其它可以定做（如0～10 mA 、0～5V 、1～5V） 。
   3、閥位輸入電位器信號： 1 kΩ～10kΩ。
   4、控制開閥、關閥輸出為：DC 0～15V電壓信號。
   另外可以供：
   （1）單相電機：可控硅控制電機正轉、反轉。
   （2）三相電機：交流接觸器或本公司的固態繼電器（具有電制動功 能、防短路功能、相位鑒別功能）。
   5、輸入阻抗：電流輸入時小于250Ω；電壓信號大于500KΩ。
   6、輸出阻抗：電流輸出時小于750Ω，電壓輸出時小于250Ω。
   7、控制死區范圍 ：0.5～5.0 %可設定。
