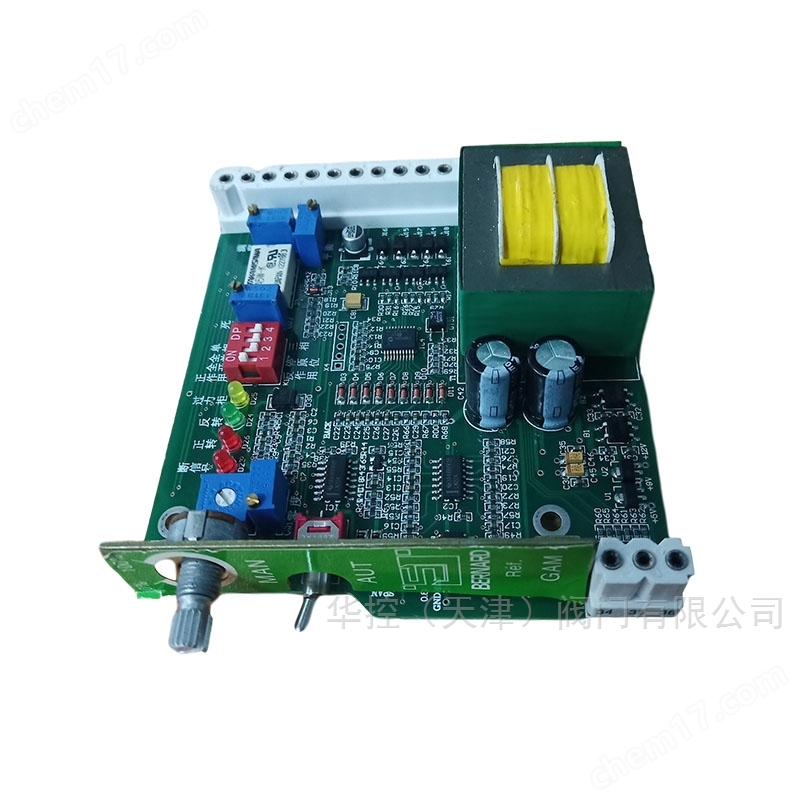

電動執行機構配件 邏輯控制板 驅動板

智能型電動執行機構，擁有高速低功耗單片機為枋心的智能信號采集控制單元，對各種閥門或裝置進行精確定位操作。

調節器或變送器的模擬信號經模數轉換后進入位置定位器，位置定位器的微機定期檢測這個輸入信號和位置反饋信號，當兩個信號不平衡時，偏差--旦超出列區，立刻發出放大的控制信號，驅動智能位置定位器中的三相可逆固體繼電器或可控硅，使其導通帶動電機向減小偏差方向運轉，進而帶動減速機構井改變閥門的開充。與此同時，微機也將閥門開度的位置信號轉換為數字脈沖信號送往顯示器，從數顯窗可觀察閥門的開度。同時也輸出一個以4-20mA電流與閥門開充相對應的模擬量信號，引電流信號與輸入信號*隔離，為此可適應各種控制系統計算機或DCS系統。

A、實現*控制，改善控制性能，要求對現場進行監控，出現故障進能及時處理或停機。

B、控制要求十分嚴格，需要對閥或過程變量進行連續監測和準確診斷并進行設定、調整的精密控制系統。

電動執行機構配件 邏輯控制板 驅動板

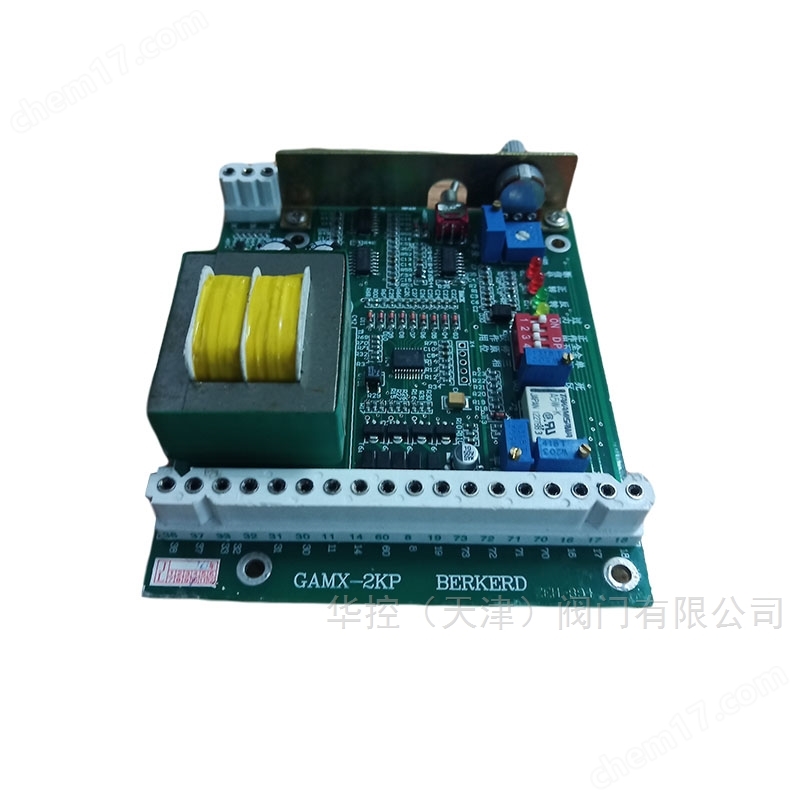

1 元件微型化：GAMX-2K型電動執行器定位器選用美國摩托羅拉公司、馬克西姆公司等進口的微型貼片電子元件。這類元件最初是專為航空航天和軍設備等領域研制的，其體積小、重量輕、功能強、可靠性高，我們采用微型貼片電子元件，不僅增強了定位器的功能，而且提高了精度和可靠性。

2 無需隔離模塊：GAMX-2K型電動執行器定位器的輸入信號和輸出信號有公共參考接地點，系統聯接時，無需隔離模塊。

3 可應用于DCS系統：GAMX-2K型電動執行器定位器有DCS系統要求的“備妥”、”綜合報警”等控制信號；可將DCS系統疊加在4～20mA的電流回路中的“數字脈沖”信號分離。

4 斷信號保護：GAMX-2K型電動執行器定位器增加了斷信號保護功能，如果從前級儀表輸入的信號線斷路，則定位器使電動執行器 “全開”、”全關”、”停原位”和“停任意位置”，待故障排除后繼續工作。

5 電限位：GAMX-2K型電動執行器定位器增加了電限位功能，假如主動控制信號 (一次儀表信號或手動信號) 超出范圍 (小于4mA 或大于20mA) 則定位器限制電動執行器輸出轉角不超出范圍，避免損壞閥門，同時具有上下限位指示。
