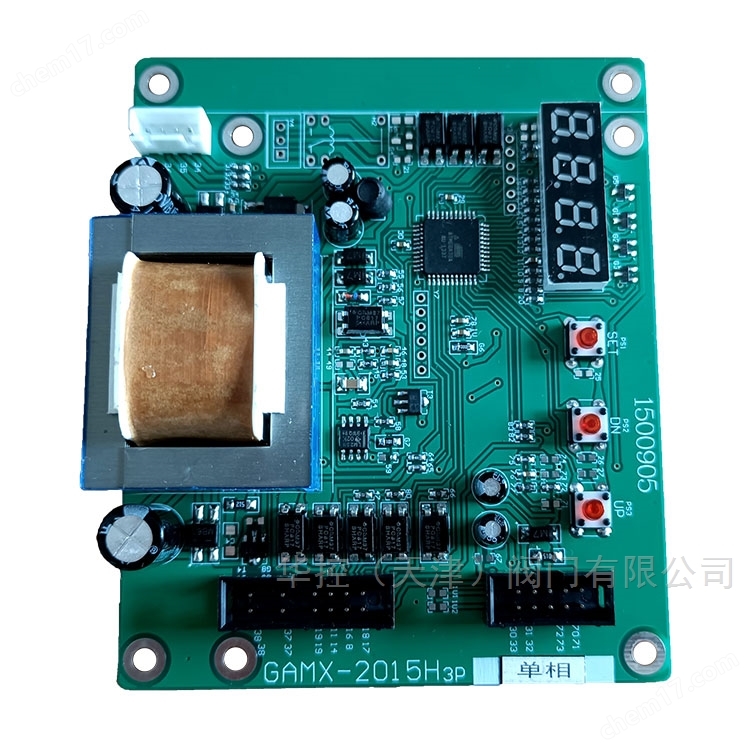

伯納德電動執行器配件控制板（配套使用）

SD系列電動執行機構是工業過程測量和控制系統的終端控制裝置，它能夠?qū)⑾到y(tǒng)的控制信號轉換成輸出軸的角位移以控制閥門內截流件的位置或其它調節機構，使被控介質按系統規定的狀態工作。

設定狀態用于調整各項參數。設定狀態一共有兩級菜單：一級菜單和二級菜單。在普通工作狀態，長按功能鍵約5秒可進入設定狀態的一級菜單。在一級菜單最后一項長按功能鍵5秒可進入二級菜單。如果在菜單的最后一項短按功能鍵，則退出設定狀態；如果不是最后一項菜單，則進入下一項菜單。

一級菜單

1． 1 零位調整 – 閥門全關位置

按功能鍵5秒鐘進入設定狀態，本控制器顯示“1 –  0.”，此項菜單用于調整閥門全關位置，也稱之為零位。此時用增減鍵可直接控制閥門轉動。轉動閥門到全關，按功能鍵確認閥門位置并進入下一項菜單。

如果不需調整閥門零位，則不要按增加或減少鍵。直接按功能鍵進入下一項菜單。

1．2 滿位調整 – 閥門全開位置

本控制器顯示“2 – 100”。此項菜單用于調整閥門全開位置，也稱之為滿位。此時用增減鍵可直接控制閥門轉動。調整閥門到全開，按功能鍵確認閥門位置并進入下一項菜單。

如果不調整閥門滿位，則不要按增加或減少鍵。直接按功能鍵進入下一項菜單。

1．3 給定電流斷信號時，閥門停止位置設置

在一級菜單最后一項 3 – 或5 – 項長按功能鍵5秒鐘，則進入二級菜單。

出廠時，反饋電流與給定電流已經校準。用戶一般無需調整。

1． 1 顯示模式

“1 =  1”百分比模式。全關時顯示0 ( % )，全開時顯示 1 0 0 ( % )。

“1 =  2”電流模式。全關時顯示4. 0 0 ( mA )，全開時顯示 2 0. 0 ( mA )。

“1 =  3”百分比模式。輸入信號反向。 既輸入0（%），執行器全開，輸出信號100（%）。

“1 =  4”百分比模式。輸出信號反向。 既輸入0（%），執行器全關。輸出信號100（%）。

2．2 反饋電流4mA校準（在“1 =  4”時輸出信號反向）（無需調整）

本項菜單用于校準閥門全關時的反饋電流輸出。

控制器滾動顯示4. 0 0 mA，并輸出約4 mA反饋電流。按增加鍵和減少鍵用于輸入用戶測量的反饋電流值?？刂破魇褂幂斎氲碾娏髦敌?zhǔn)。

如果無需調整，則按功能鍵直接進入下一項菜單。

2． 3 反饋電流20mA校準（在“1 =  4”時輸出信號反向）（無需調整）

本項菜單用于校準閥門全開時的反饋電流輸出。

控制器滾動顯示2 0. 0 0 mA，并輸出約20 mA反饋電流。按增加鍵和減少鍵用于輸入用戶測量的反饋電流值?？刂破魇褂幂斎氲碾娏髦敌?zhǔn)。

如果無需調整，則按功能鍵直接進入下一項菜單。
