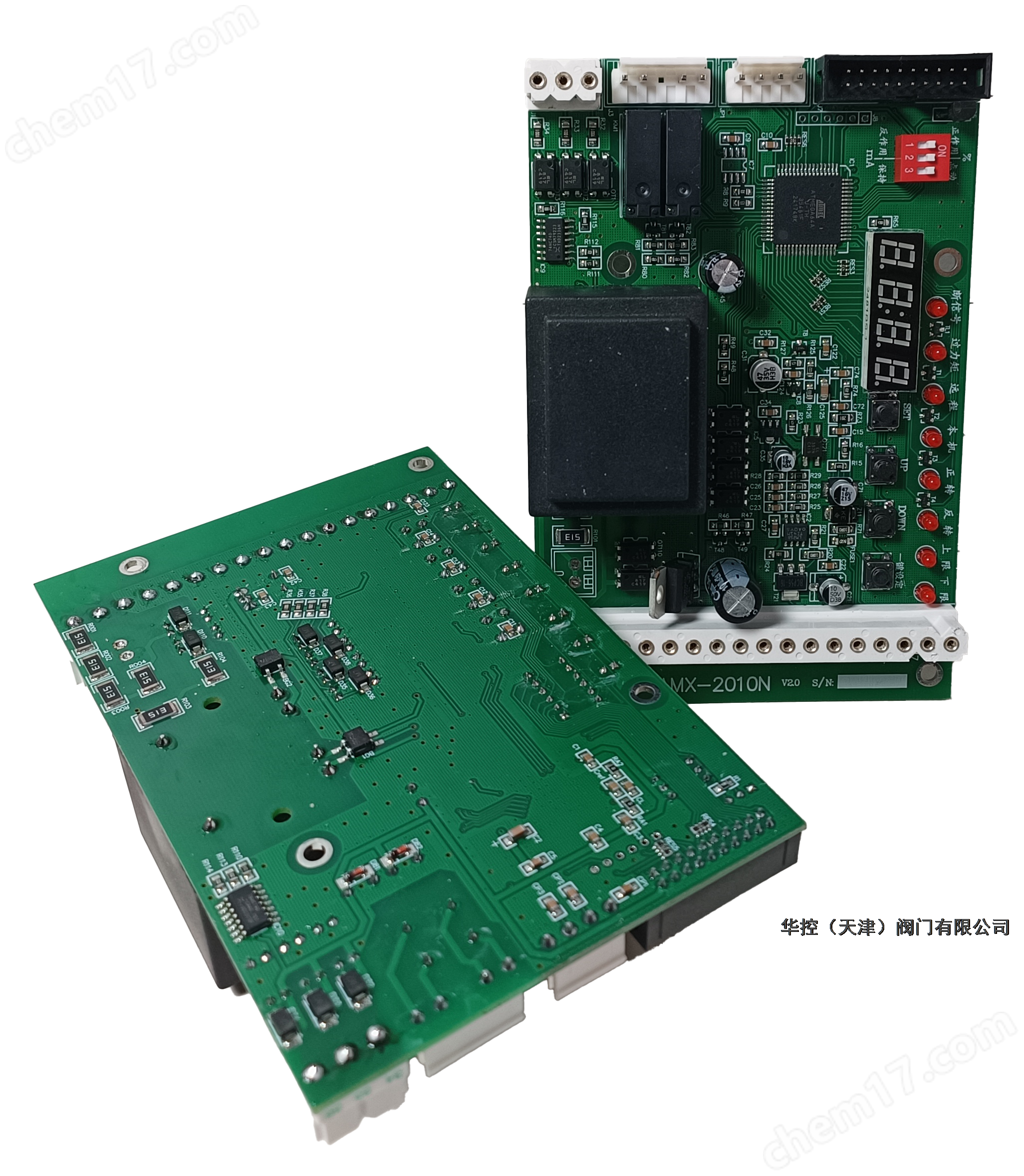

天津伯納德廠家銷售電子定位器邏輯控制板

1.1 零位調整—閥門全關位置

  按功能鍵5秒鐘進入設定狀態，本控制器顯示“1-0.”此項菜單用于調整閥門全關位置，也稱之為零位。此時用增減鍵可直接控制閥門轉動。轉動閥門全開關，控制功能鍵確認閥門位置并進入下一項菜單。

  如果不需要調整閥門零位，則不要按增加或減少鍵。直接按功能鍵進入下一項菜單。

1.2 滿位調整—閥門全開位置

  本控制器顯示“2-100”。此項菜單用于調整閥門全開位置，也稱之為滿位。此時用增減鍵可直接控制閥門轉動。調整閥門到全開，按功能鍵確認閥門位置并進入下一項菜單。

   如果不調整閥門滿位，則不要按增加或減少鍵。直接按功能鍵進入下一項菜單。

天津伯納德廠家銷售電子定位器邏輯控制板

通電前的檢查

執行器的行限箱中用于標定全行程的凸輪限位僅用于標定執行器的極限位置。如非必要，請不要試圖打開行限箱蓋

執行器若使用三相電源，相序并不重要，主控板可以自動校正。

連接電源線和控制電纜，并檢查接線是否正確。信號線與交流電源要分設電纜，兩者之間距離不小于 25mm。

信號線要使用屏蔽電纜，屏蔽電纜的屏蔽層要可靠接地。

 長期優惠供應法國伯納德電動執行器邏輯控制板CI2701、位置控制板GAMK、變壓器EN、電位器板CIPOT1、電位器組件等

 可根據用戶要求，維修改造各系列各品牌進口、國產電動執行器整機及部件。
