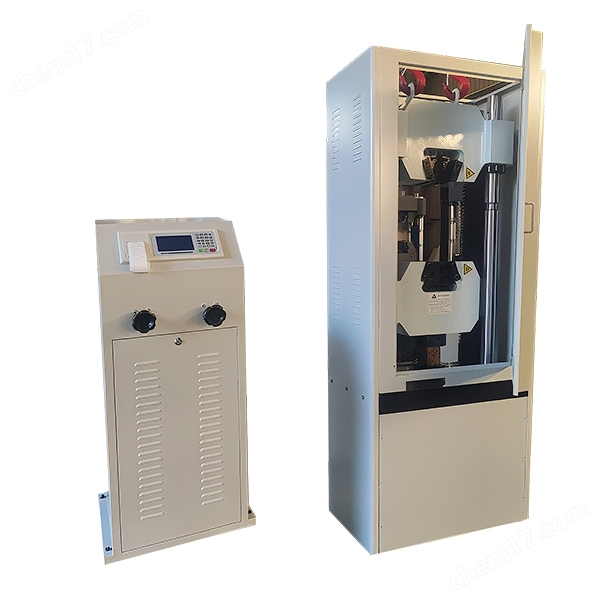

WE-B系列數顯液壓萬能試驗機能做一般鋼材和其它金屬材料之拉伸、壓縮、彎曲及剪切試驗，液壓*能試驗機亦可做一般材料、塑料、水泥及混凝土等壓縮及彎曲試驗。WE系列數顯液壓*能試驗機增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。該機結構緊湊、外型美觀、性能可靠，具有較高的性能價格比，是用戶比較理想的測試設備。

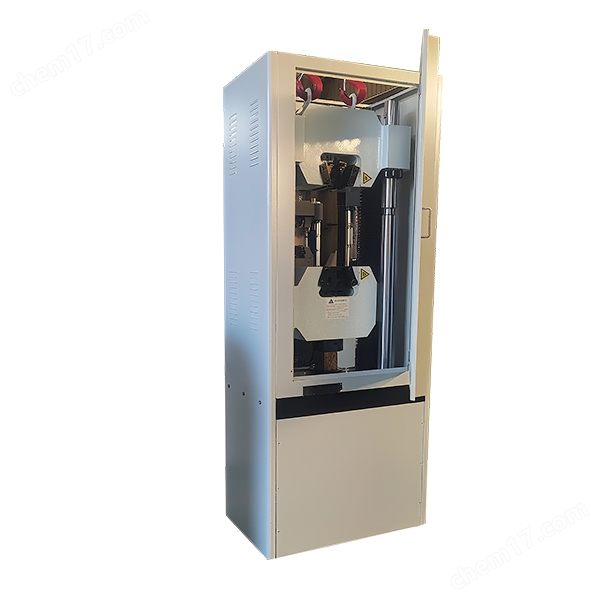

 WE-B系列數顯液壓萬能試驗機主機部分

WE系列數顯液壓*能試驗機主機基本構架：
⑴主機座        ⑵電機、減速機
⑶下橫梁        ⑷機械缸
⑸立柱          ⑹附具
⑺工作臺        ⑻負荷傳感器
⑼上橫梁        ⑽中橫梁

WE系列數顯液壓*能試驗機試驗機附件
⑴拉伸附具
⑵彎曲附具

WE-B系列數顯 液壓*能試驗機工作原理：
當油泵輸出的油液使工作活塞上升時，試臺隨即上升，試臺托起兩立柱和上橫梁一起上升，上橫梁和中橫梁上分別有上鉗口和下鉗口，中間橫梁的上升和下降主要靠?jī)闪⒅穆輻U轉動來升降。由絲桿轉動帶動橫梁上下移動，升降控制按鈕上有“上”、“下”字樣。
油缸及活塞是主體的主要部分，它們的接觸表面經過精密加工，并保持一定的配合間隙和適當?shù)挠湍ぃ够钊茏杂梢苿?dòng)而將摩擦減少到較低限度，當油泵打來的高壓油進入油缸后，托著活塞連同橫梁及試臺等上升時，使負荷逐漸作用在試件上。

注意事項：
①使用時，應特別注意油的清潔，不使油內含有雜質、鐵屑等隨油通過油泵、油閥、油管等進入油缸內，損壞油缸及活塞接觸表面的粗糙度，而影響試驗結果的準確性。
②安裝時應注意，如雜質及砂土落在油缸及活塞的上口接觸處時，必須擦試干凈。

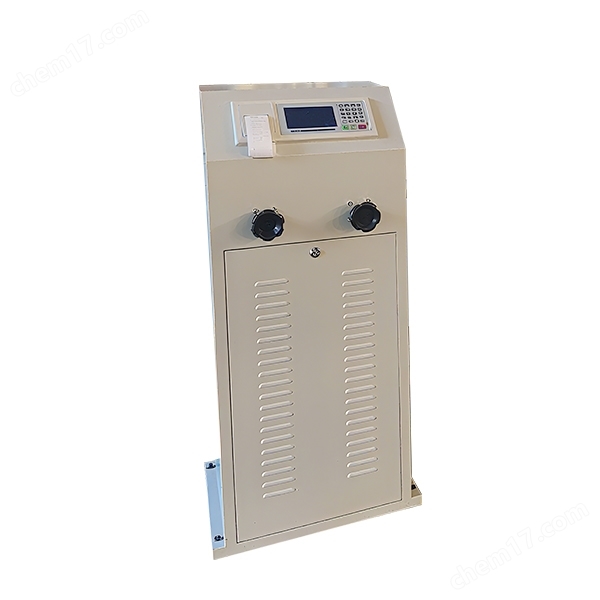

  測力計部分

（一）概念
本試驗機由數顯控制儀測力，傳感器、高壓油泵及操作部分等組成。所以它是一個綜合的機構，這些機構全部被封閉在簡單平滑美觀的鋼鐵外殼內，外殼各面必要處設有活門，打開時能清楚的看到內部機構以便進行個別調整及修理，并可使軸承及各精確部分經常保持清潔良好的工作條件。
（二）高壓油泵與電動機
高壓油泵與它所用的電動機用法蘭聯接在油箱蓋板上，高壓油泵是采用柱塞式油泵，由七套活塞組成的軸向柱塞泵，油泵內的活塞和套筒具有較高的表面粗糙度和良好的配合，保證了產生高壓的可能性和最小的油量漏泄。
（三） 操作部分
高壓油泵電動機的開停按鈕以及電源按鈕及指示燈裝在測力計臺面板上，送油閥亦稱壓力調節閥，利用此閥可使油泵輸出的油送到試驗機油缸內，同時可控制負荷增減的速度，回油閥可卸除負荷使工作油缸內的油回到油箱內。
（四）液壓傳動系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

  技術參數

產品型號 WES-100B  WES－300B  WES－600B  WES－1000B
較大負荷 100kN 300kN 600kN 1000kN
量程 全程不分檔，等效3檔
示值相對誤差不超過 ±1%
分辯率 0.1 kN
拉伸鉗口間較大距離（包括活塞行程） 550mm 550mm 650mm 700mm
扁試樣較大夾持寬度 70mm 70mm 75mm 75mm
扁試樣夾持厚度 0-12mm 0-15mm 0-15mm 0-30mm
圓試樣夾持直徑 φ6-20mm φ10-32mm φ13-40mm φ13-40mm
剪切試樣直徑 10mm
油泵電動機速度 1.1kW

 操作方法

（一）液壓萬能試驗機壓縮試驗：
將上壓板裝在下橫梁底部。用螺釘加以固定，下壓板放在試臺下的球面座上，能略作傾側，適合受壓試樣的平面。試樣的中心線必須與壓板中心線重合，避免偏心受力。
（二）液壓萬能試驗機彎曲試驗：
將壓滾支座根據試驗需要的距離，用螺釘固定在試臺上，二支座間的中心距離，可視試臺側面的刻度標尺，將上壓頭裝在下橫梁底部用螺釘緊牢。（注意對準錘窩）
