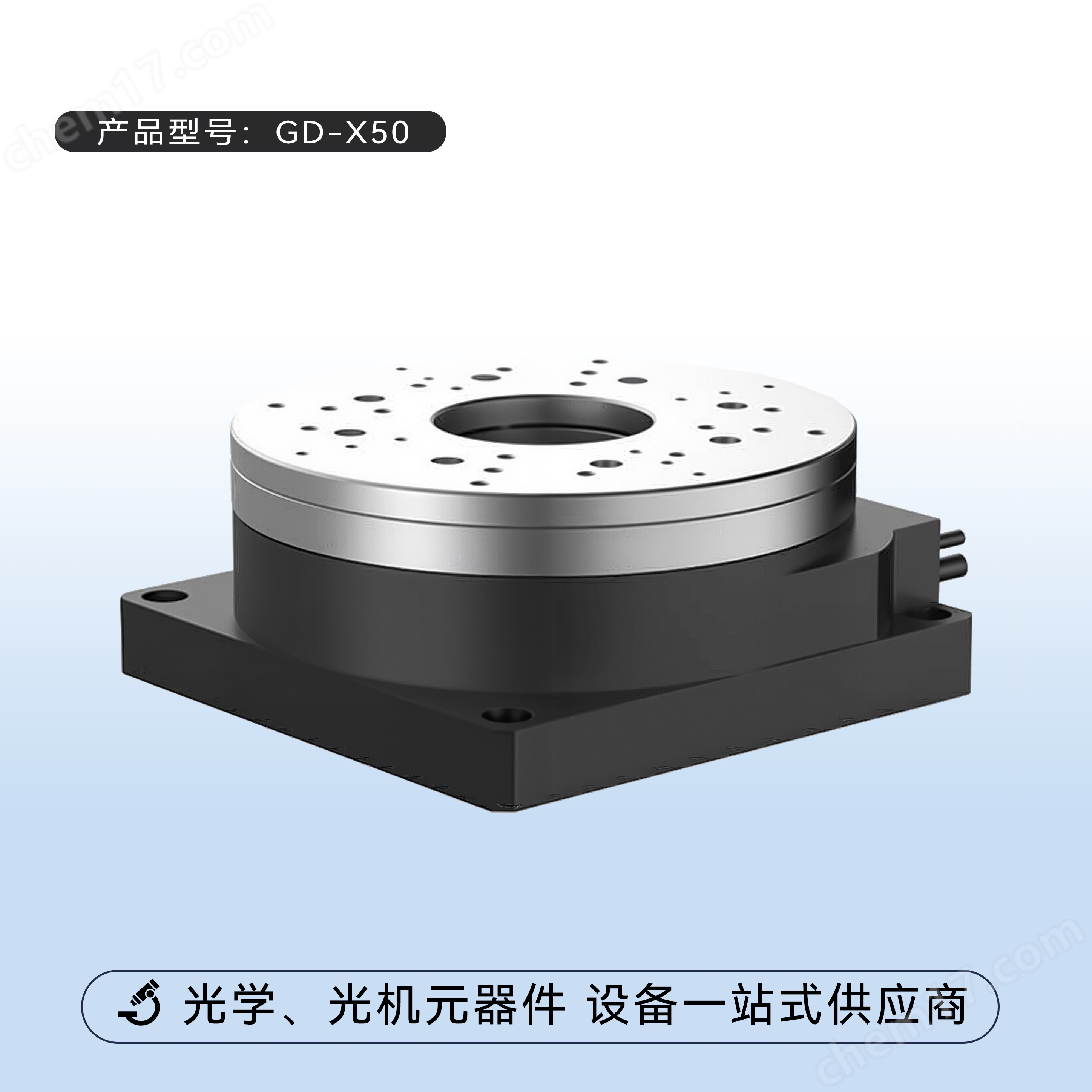

GD-X50 電動旋轉臺
- 公司名稱 北京高精科技有限責任公司
- 品牌 其他品牌
- 型號 GD-X50
- 產地
- 廠商性質 經銷商
- 更新時間 2025/7/3 10:36:03
- 訪問次數 231
聯系方式：高精13911985317 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
高分辨率位移臺,高精度手動位移臺,高精度手動升降臺,高精度手動弧形臺,高精度手動旋轉臺,高精度手動滑臺,高精度手動直線滑臺,高精度手動角位臺,高精度電動升降臺,高精度電動對位平臺
| 產地類別 | 國產 | 產品種類 | 電動 |
|---|---|---|---|
| 價格區間 | 5萬-10萬 | 應用領域 | 綜合 |
電動旋轉臺產品參數：
| 型號 | GD-X50 | GD-X51 | GD-X52 | GD-X53 |
| 行程 | 360 | 360 | 360 | 360 |
| 負載 | 4 | 25 | 35 | 55 |
| 負載（倒裝/側裝)（kg） | 1 | 8 | 11.5 | 18 |
| 分辨率（°） | 0.0005 | 0.0005 | 0.0005 | 0.0005 |
| 最小步進量（°） | 0.001 | 0.001 | 0.001 | 0.001 |
| 單向重復定位精度/保證值（°） | ±0.002 or 0.004 | ±0.002 or 0.004 | ±0.002 or 0.004 | ±0.002 or 0.004 |
| 單向重復定位精度/典型值（°） | ±0.001 or 0.002 | ±0.001 or 0.002 | ±0.001 or 0.002 | ±0.001 or 0.002 |
| 雙向重復定位精度/保證值（°） | ±0.003 or 0.006 | ±0.003 or 0.006 | ±0.003 or 0.006 | ±0.003 or 0.006 |
| 雙向重復定位精度/典型值（°） | ±0.002 or 0.004 | ±0.002 or 0.004 | ±0.002 or 0.004 | ±0.002 or 0.004 |
| 定位精度/保證值（°） | ±0.005 or 0.01 | ±0.005 or 0.01 | ±0.005 or 0.01 | ±0.005 or 0.01 |
| 定位精度/典型值（°） | ±0.003 or 0.006 | ±0.003 or 0.006 | ±0.003 or 0.006 | ±0.003 or 0.006 |
| 最大速度（°/s） | 3600 | 3600 | 1800 | 1080 |
| 端跳/保證值（μm） | 25 | 20（10） | 30（10） | 40（10） |
| 徑跳/保證值（μm） | 25 | 20（10） | 30（10） | 40（10） |
| 重量 | 0.9 | 2.9 | 6.5 | 12 |
※ 備注
[1]：水平放置下的中心垂直負載。
[2]：最小運動增量不等同于分辨率，最小運動增量是指運動系統在連續、穩定情況下能夠移動的最小量。一般來說，系統分辨率遠小于最小運動增量?？紤]傳動結構和編碼器對系統誤差的影響，直線電機位移臺與步進電機位移臺相比，其最小運動增量更加接近于分辨率。
[3]：精度測量數據是平臺在水平放置的情況下使用激光干涉儀測量的數據。
[4]：典型值和保證值的區別見技術指南。
[5]：最大速度為典型值，根據負載和控制器的不同會有區別。
電動旋轉臺產品詳情：
高精度、高速度
直驅旋轉臺專為需要高精度、高速度旋轉定位的實驗室和工業應用而設計。旋轉臺采用優良的直驅電機技術，搭配高精度軸承和光柵尺閉環控制，具有高精度、高速度、低振動等特點，結構緊湊，易于集成，提供多種臺面尺寸和配置選擇，滿足多樣化的應用需求。
電動旋轉臺主要特點：
多種臺面尺寸可選，滿足更多應用需求: 臺面直徑涵蓋 60mm 至 200mm，更有更大尺寸臺面可供定制，結構緊湊，可靈活集成于各種空間受限的應用場景。
高精度、高速度，性能出色: 采用進口直驅電機和高精度軸承，結合絕對式/增量式光柵尺閉環控制技術，實現超越傳統蝸輪蝸桿結構一個數量級的精度和速度。
強大軟件支持，輕松操控: 免費標準版 SDK，支持 Window、Linux 環境下多種開發語言 (C/C++、C#、Matlab、LabVIEW 等)，方便用戶進行二次開發和系統集成。
高性能控制器，實現復雜運動: 控制器支持圓弧插補、直線插補、位置記憶和任意圖形導入，可滿足各種復雜運動控制需求。（選配）
靈活通訊，無縫連接: 可選配 EtherCAT 總線控制，實現高速、穩定的數據傳輸。
產品應用：
光路切換 Optical Path Switching、工業CT Industrial CT 、半導體檢測 Semiconductor Inspection、機器視覺 Machine Vision、醫療醫美 Medical Beauty
