電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展,大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。

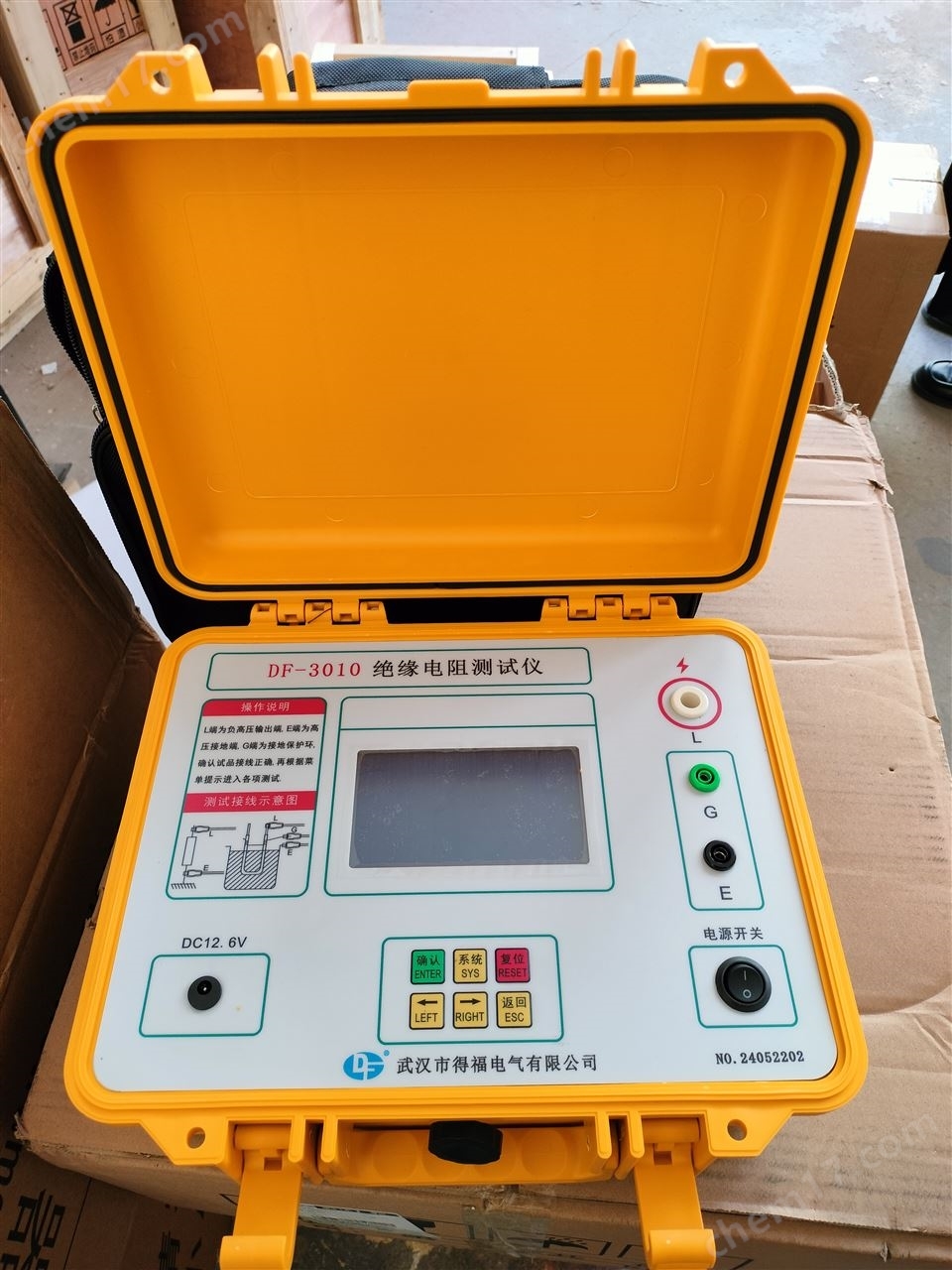

在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供安全保障。我公司依照電力標準化規程特推出10KV絕緣電阻測試儀（以下簡稱10KV），對電力設備進行絕緣、吸收比、極化指數耐壓泄漏試驗，為系列絕緣試驗提供前期準確判斷。

由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。10KV短路電流大于5mA,克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。10KV采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。儀器測試大容性負載時，測試完成后自動放電速度快，實時監測放電過程。本儀器可以自動顯示當前時間，保存歷史測試數據及時間，為試驗人員提供了極大的方便。

本儀器是一種新型智能化儀表，是試驗人員的。

1. 輸出電壓：

-DC500V，-DC1000V，-DC2500V，-DC5000V，-DC10000V

誤差：±5％FS(FS為滿量程值)；

滿足對容性負載快速充電的要求

短路電流5mA，自動快速放電功能，并有殘余電壓顯示

2.功能參數：

可以自動轉換量程，讀數方便

電阻顯示范圍：0Ω到35T

500V,0-10G

1000V,0-10G，

2500V,0-500G,

5000V,0-10T,

10000V,0-35T,

模擬進度條顯示   0-10T

電容放電：從5000 V至50 V，<250 ms/μF放電

防護等級：IP65（蓋子封閉），IP40（蓋子打開）

安全性：符合IEC61010-1，CATIV600 V要求

3. 電阻測試精度范圍

1 M～10MΩ誤差： ±5％FS(FS為滿量程值)；

10M～10GΩ誤差： ±3％FS(FS為滿量程值)；

10G～100GΩ誤差：±5％FS(FS為滿量程值)；

100G～500GΩ誤差：   ±20％FS(FS為滿量程值)；

4. 電壓測試功能，自動放電功能

儀器測試完畢自動檢測殘余電壓，并自動放電，

保護設備和人身安全。

直流電壓測試：600V

交流電壓測試：600V

5：其他功能

1）自動計時功能(計時600S)，儀器蜂鳴器每秒短鳴一次，每間隔15秒著重短鳴一次。

2）自動測量計算并顯示R15S、R60S、R600S吸收比、極化指數值。

3）進入系統菜單可以選擇查看記錄，修改時間，短路電流，濾波設置。

4）抗干擾能力強，讀數穩定、可靠。

5）完備的保護功能，保障操作安全。

6. 使用條件

環境溫度：  0℃－40℃

相對濕度：  ≤70％RH

7. 電源適用范圍

交流：220V±10%   充電

    （內置大容量鋰電，交直兩用，便攜式）

當電池電量不足時自動關機。

8. 體積與重量

體積：280mm×210mm×100mm；

重量：＜5kg
