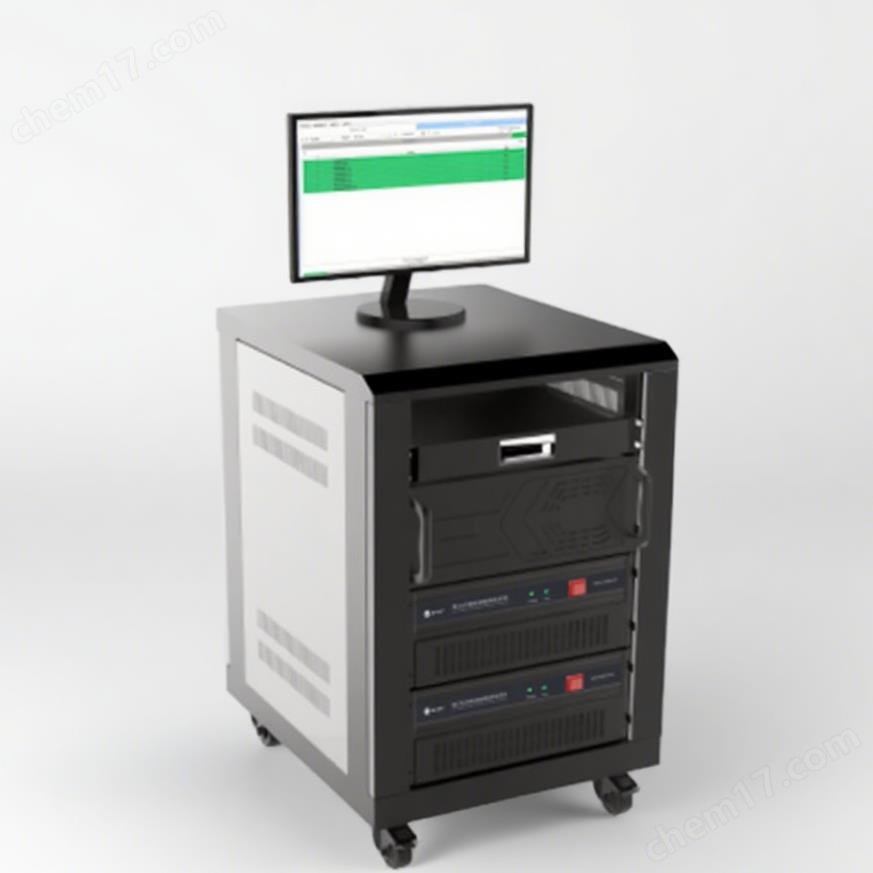

星云60V30A動力鋰電池組成品測試系統

應用場景：

電動車電池 | 電動工具電池 | 園林工具電池

減少設備、人力投入
助力企業降本增效

傳統方案：①人工安裝 PCB 板 → ②人工焊接 → ③焊接檢查 → ④萬用表測量半成品電池總壓和串電壓 → ⑤讀電池 BMS 通訊信息 → ⑥充電器充電測試 → ⑦負載放電測試→⑧寫半成品條碼
星云方案：①人工安裝 PCB 板 → ②人工焊接 → ③焊接檢査 → ④半成品測試(讀電池 BMS 通訊信息、測電壓內阻,充電測試、放電測試、放電過流測試、寫半成品條碼)

星云60V30A動力鋰電池組成品測試系統

測試項目全

實現一站式測試

? 開路電壓測試 ? 電池內阻測試
? 熱敏電阻測試 ? 帶載電壓測試
? ID電阻測試 ? 容量指示燈測試
? 電池組總電壓精準度測試
? 電池組正常充電壓測試及充電電壓、電流合格范圍測試
? 電池組充電狀態下總電壓精準度測試電池組充電過流1段保護功能測試電池組充電過流2段保護功能測試
? 電池組正常放電電壓測試及放電電壓、電流合格范圍測試
? 電池組放電狀態下總電壓精準度測試
? 電池組放電過流1段保護功能測試
? 電池組放電過流2段保護功能(俗稱:堵轉電流測試)測試

高精準度

電池測試正確

充電電壓輸出：8~60V(0.05%R.D.+0.02%F.S.)
充電電壓測量：0.2~60V(0.05%R.D.+0.02%F.S.)
充電電流輸出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)
放電電壓測量：0.2~60V(0.05%R.D.+0.02%F.S.)
放電電流輸出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)；30~100A(0.05%R.D.+0.02%F.S.

基礎參數

產品

BAT-NEHP-6030100-V005

充電電壓輸出范圍及精度

8-60V （0.05%R.D.+0.02%F.S.）

充電電壓測量范圍及精度

0.2~60V （0.05%R.D.+0.02%F.S.）

充電電流輸出范圍及精度

0.1~10A：0.05%R.D.+0.02%F.S.
10~30A：0.05%R.D.+0.02%FS

充電電流測量范圍及精度

0.1~10A：0.05%R.D.+0.02%F.S.
10~30A：0.05%R.D.+0.02%F.S.

放電電壓測量范圍及精度

8~60V（0.05%R.D.+0.02%F.S.）

放電電壓測量范圍及精度

0.2~60V（0.05%R.D.+0.02%F.S.）

放電電流 輸出范圍和精度

0.1~10A：0.05%R.D.+0.02%F.S.
10~30A：0.05%R.D.+0.02%F.S.
30~100A：0.05%R.D.+0.02%F.S.

放電電流 測量范圍和精度

0.1~10A：0.05%R.D.+0.02%F.S.
10~30A：0.05%R.D.+0.02%F.S.
30~100A：0.05%R.D.+0.02%F.S.
