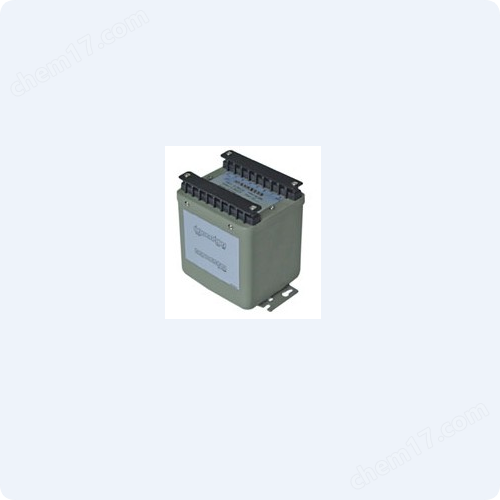

一、產品簡介
FPPF-功率因數變送器是蘇州科元采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流以互感器等全套進口散件研制的第三代電量變送器產品,可將一負載的交流電流和電壓之間的功率因數,轉換成按線性比例輸出的直流電流或電壓.配以相應的指示儀表或裝置，可供電力系統或其它工業部門使用.
二、產品技術參數

引用標準： GB/T 13850-1998（IEC688-1992）

準確度等級： 0.2％F·S

長期穩定度： ≤±0.2%/年，無累計誤差

溫度影響： ≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% （峰-峰值）

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率 ±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）

電壓輸出 額定2mA 最大5mA輸出

輸出負載影響：＜0.1%

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒

電壓最大2倍連續

電壓試驗：輸入/輸出/電源/外殼之間 2kV AC 1min IEC866

沖擊試驗： ANSI C37.90a/1973，IEC 255-4

（5kV 1.2/50us脈沖電壓）

校正幅度： 滿度最新±3%，零點最小±1%

磁場影響： 0.4KA/m 磁場強度變化＜0.05%

工作條件：溫度﹣10～55℃相對濕度 ≤95% 無凝露

貯藏條件：溫度﹣40～70℃相對濕度 ≤95% 無凝露

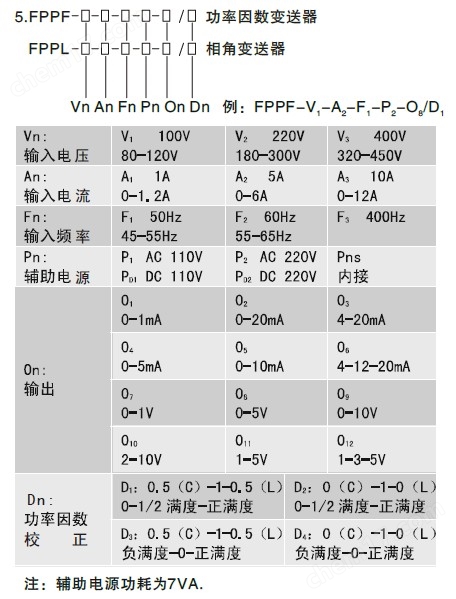

三、產品選型圖以及系列型號列舉

型號舉例

注：*FPPF輔助電源功耗<3.5VA。

訂貨須知

　　簽定訂貨合同時應詳細寫明所需要的型號、規格，對所選擇的型號、規格按下列格式要求將代號填入，特殊規格文字說明。

Model：FPPF-V1-A2-F1-P2-O3/D1

Input:0~100Vac,0~5Aac

Output:4~20mAdc

Aux:power:AC220V

描述：此產品為0~100Vac, 0~5Aac輸入，變送輸出4~20mAdc,輔助電源為AC220V。

FPPF-功率因數變送器是蘇州科元采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流以互感器等全套進口散件研制的第三代電量變送器產品,符合IEC、ANSI、BEAMA等相關標準的要求,達到國際同類產品的*水平.
