CL-100A

微機控制齒輪磨損試驗機

產品簡介：

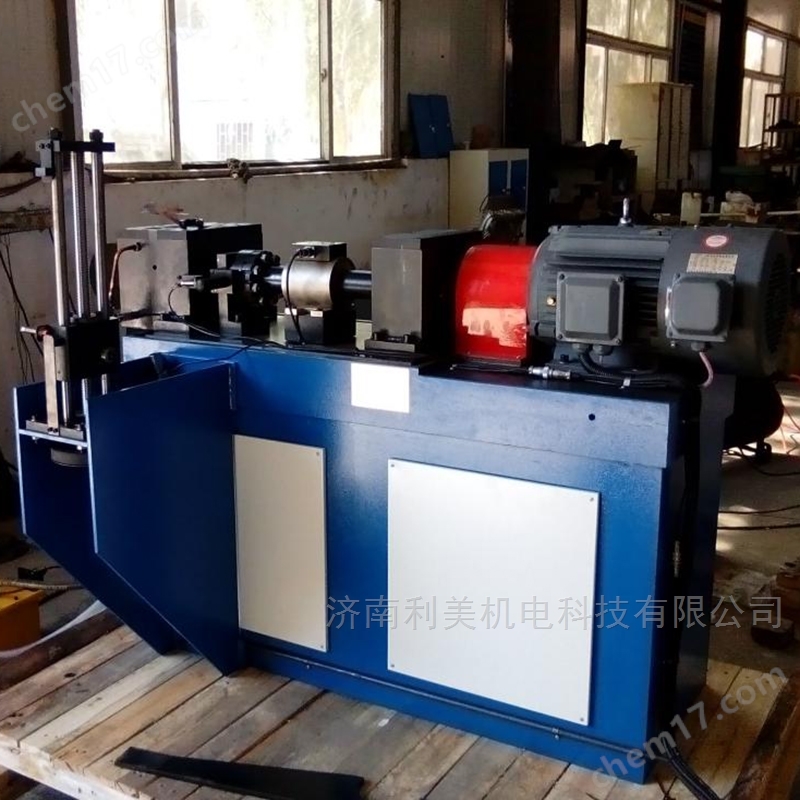

微機控制齒輪磨損試驗機采用全新型結構和PC控制軟件研發制造的新一代齒輪摩擦磨損試驗機。采用封閉能量流方式、靜態自動加載，主要工作原理和技術參數與FZG相同。試驗機包括一個驅動齒輪箱和一個試驗齒輪箱，用一根加載扭力軸和一根剛性軸將它們連接起來，剛性軸上串聯一個扭矩傳感器和一個剛性加載離合器，試驗齒輪箱內有一個電加熱器用以加熱試樣，在靠近小齒輪的箱體一側裝有測溫傳感器，可按設定溫度對試樣進行加熱，試驗機由一臺7.5kw的雙速電機（1450和2900r/min）驅動，工作齒輪和試驗齒輪間的試驗扭矩載荷是由伺服電機驅動的自動無級加載系統，可以按照試驗要求設定值自動施加，在試驗過程中可實時顯示并繪制扭矩曲線，顯示試驗時間、試驗溫度及試驗轉數等參數。適用于FZG齒輪油試驗、不同材質制成齒輪的齒面及齒根承載能力試驗、齒面的疲勞強度試驗、潤滑油剪切安定性能測定試驗等。

本設備標準機型可適用于如下標準：

NB/SH/T 0306-2013 《潤滑劑承載能力評定（FZG目測法）》

GB/T 13672-92 《齒輪膠合承載能力試驗方法》

GB/T 19936.1-2005《油品的相對膠合承載能力FZG試驗方法》

GB/T 14229-93 《齒輪接觸疲勞強度試驗方法》

GB/T 14230-93 《齒輪彎曲疲勞強度試驗方法》

  H/T 0200-1992 《含聚合物潤滑油剪切安定性測定法(齒輪機法)》

另外，還可根據用戶要求進行相應的改制，如：可改為噴油潤滑；增加照明和觀察拍照口等。。

主要技術參數：

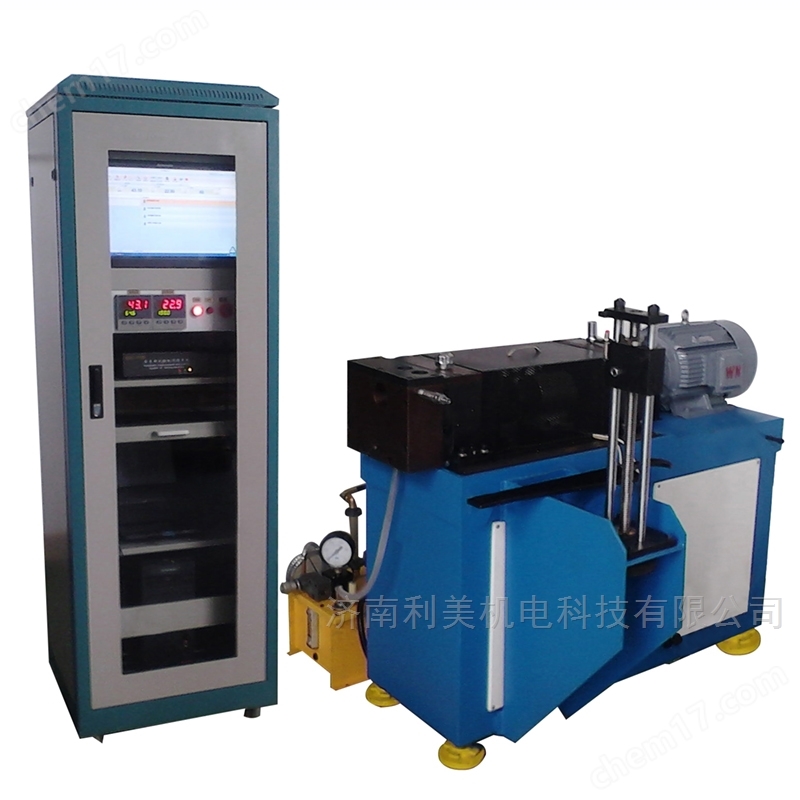

1．具有獨立式一體化工業控制柜，微機控制、自動加載、可在計算機界面上實時顯示并繪制試驗齒輪間所加的扭矩值及曲線，顯示操作者設定的試驗時間、試驗溫度和試驗轉數等參數。

2. 最大試驗扭矩：1000N·m(可調)

3． 載荷加載方式：伺服電機自動無級加載（無砝碼）

4. 載荷基數：13級

5． 試驗轉速：0-3000 r/min （轉速可調）

6． 標準試驗齒輪（調試齒輪）：

精    度：5級

中 心 距：91.5

齒    寬：20

模    數：4.5

齒    數：Z小=16      Z大=24

壓 力 角：α=20°

嚙 合 角：αb=20°26ˊ

變位系數：X小=0.8532    X大=－0.5

7．試驗油溫：室溫—100℃

8. 磨損潤滑溫度可視，溫度控制精度：±2℃；

9. 驅動電機功率：7.5kw/0.75kw；

10．驅動電機轉速：1450/2880r/min；

11.試驗齒輪箱容量（軸中心線至箱底面的部分）：1.25L

12.加熱功率：0.5×3=1.5kw

13. 主機外形尺寸： 約1300×1000×1500mm

14.控制柜外形尺寸：約590×600×1820mm

配置

1．整機全噴塑機身，采用板式組焊機體，工作臺采用鑄造材料，整體穩定可靠。

2．試驗機主軸動力馬達：伺服電機@變頻電機及調速系統各一套。
3．調試齒輪5級
4．溫控表及測溫裝置

5． Lenovo聯想啟天M220系列（Intel雙核CPU J4005，DDRIII 4G內存，128固態硬盤，19.5英寸液晶顯示器，集成顯卡、網卡、聲卡）及Hp1212彩色噴墨打印機

6.py-smarttest測控系統及軟件一套

7.立式測控柜一臺

8．隨機工具、使用說明書、安裝手冊等1套。
