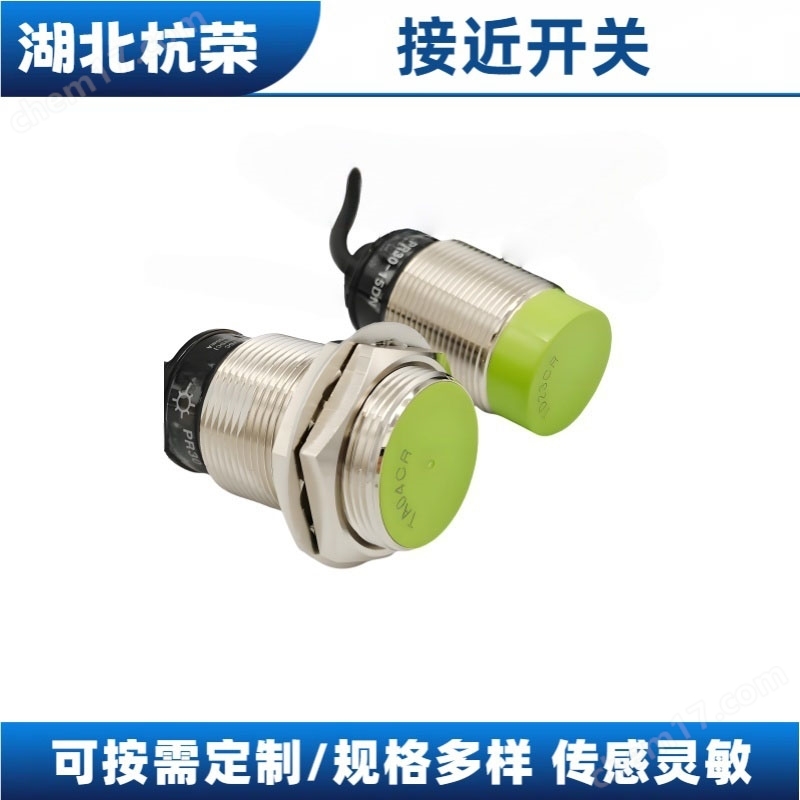

IGS208電感接近開關的抗干擾設計原理

IGS208電感式接近開關傳感器能夠有效抵抗來自外部的各種干擾信號，保證測量結果的準確性。這對于一些對信號質量要求較高的場合非常重要。

電感接近開關的抗干擾設計原理主要圍繞其工作原理展開，通過抑制干擾源、切斷干擾耦合通道、消除接受載體的敏感性等方式，確保其在復雜電磁環境中穩定工作。以下從其工作原理、干擾類型及抗干擾設計原理三方面進行詳細闡述：

一、IGS208電感接近開關的工作原理

IGS208電感接近開關由高頻振蕩電路、信號觸發器和開關放大器組成。振蕩電路的線圈產生高頻交變磁場，該磁場經由傳感器的感應面釋放。當金屬材料靠近感應面時，會產生渦流效應，這些渦流從電磁場和振蕩器中獲取能量，使振蕩器發生衰減。能量獲取越多，金屬物體越靠近作用面。信號觸發器根據指定的衰減值在輸出級進行關斷，從而將模擬量移動信號轉換為數字量信號，實現非接觸檢測金屬物體的目的。

二、IGS208電感接近開關可能面臨的干擾類型

電磁干擾：由高壓電器設備、高壓開關等產生強的磁場變化，使傳感器周圍磁場發生改變，嚴重影響傳感器的穩定性和可靠性。

傳導干擾：通過電源、電纜、布線系統、接地系統等引起的串擾。

輻射干擾：在兆赫以上的高頻輻射下，當導線長度超過四分之一波長時，輻射功率增大，對傳感器產生干擾。

感應及耦合引起的干擾：通過電磁感應或電容耦合等方式，將干擾信號引入傳感器電路。

三、IGS208電感接近開關的抗干擾設計原理

1、抑制干擾源：

針對電磁干擾，可采用屏蔽技術，利用屏蔽體切斷或抑制干擾耦合通道。例如，使用金屬或其他電磁屏蔽材料制作容器，將需要保護的電路包在其中；對傳感器的輸出電纜采用銅質網狀屏蔽層，既具備靜電屏蔽功能，又能提供電磁屏蔽效果。

針對低頻磁場干擾，需采用高導磁材料作屏蔽層，以限制低頻干擾磁感線在磁阻很小的磁屏蔽層內部，保護被屏蔽的電路不受低頻磁場耦合干擾。

2、斷干擾耦合通道：

在傳感器輸出信號中添加濾波器，如低通濾波器、帶通濾波器和陷波器等，以降低高頻噪聲和電磁干擾的影響。通過選擇合適的濾波器類型和參數，可以顯著提高信號的純凈度。

對接近開關輸出的信號進行整形處理，將形態不佳的信號整形為方波，確保高低電平處于穩定狀態，提高信號的抗干擾能力。

采用光柵隔離器將接近開關輸出的信號與控制設備隔離開來，阻斷電磁干擾波的傳播路徑。光柵隔離器可以將電磁干擾波阻斷在隔離器的輸入端，防止其對控制設備造成影響。

3、消除接受載體的敏感性：

選擇合適的供電方式，以減少由于電源干擾和接地雜散引起的內部干擾。例如，采用隔離電源或穩壓電源，確保供電的穩定性。

做好接地處理，確保傳感器系統的接地良好。接地不僅可以減少電磁干擾的影響，還可以提高系統的穩定性和安全性。

定期校準傳感器以確保其精確性和準確性，并及時發現并糾正潛在的干擾問題。同時，保持傳感器的清潔和防護，注意其溫度和濕度變化等環境因素。
