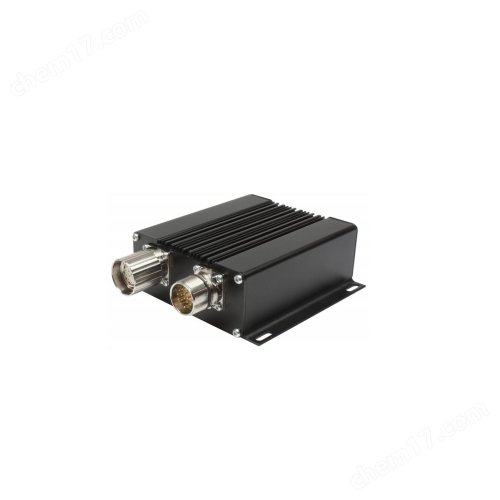

GEL 2444 上海希而科歐洲進口L+B編碼器
- 公司名稱 希而科貿易（上海）有限公司
- 品牌 L+B/德國
- 型號 GEL 2444
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/24 17:50:19
- 訪問次數 33
聯系方式：代義文18964582697 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 進口 | 應用領域 | 綜合 |
|---|
上海希而科歐洲進口L+B編碼器
由MiniCODER和一個精密目標輪組成，用于安裝在軸上。MiniCODER通過磁阻傳感器非接觸式掃描精密目標輪，并提供旋轉方向、旋轉速度和位置的信號
GEL 2444 型號由多個部分組成，每個部分代表不同的配置選項。標準格式如下：
GEL 2444 _ _ _ _ _ _ ___ _
各部分代碼含義：
GEL 2444: 基本產品型號。
信號模式 (Signal pattern):
D: 方波信號 (TTL/RS422)，帶轉速直方圖功能。
K: 正弦/余弦信號 (1 Vpp)。
T: 方波信號 (TTL/RS422)。
參考標記 (Reference mark):
–: 無參考標記。
M: 槽 (Slot)。
N: 榫 (Lug)。
Z: 齒 (Tooth on tooth)。
可選附件 (Optional extras):
針對信號模式 D 和 T:
1: 插值系數 1。
2: 插值系數 2。
4: 插值系數 4。
8: 插值系數 8。
A: 插值系數 10。
B: 插值系數 12。
C: 插值系數 16。
D: 插值系數 20。
G: 插值系數 32。
針對信號模式 K:
M: 不可配置，帶內部幅值調節。
P: 可配置。
S: 不可配置。
模數 (Module):
3: 模數 0.3。
5: 模數 0.5。
連接類型 (Connection type):
J: 12針公頭連接器 (僅限特定線纜長度)。
K: 飛線 (10芯母頭連接器) (僅限特定線纜長度)。
M: 17針面板安裝插座 (帶角度，針式接觸)。
N: 17針面板安裝插座 (針式接觸)。
P: 測試連接器 (10針母頭連接器)，線纜長度可選。
U: 12針耦合器 (針式接觸)。
Z: 10針公頭連接器 (僅限特定線纜長度)。
線纜長度 (Cable length L):
030: 0.3 米。
050: 0.5 米。
120: 1.2 米。
150: 1.5 米。
200: 2.0 米。
250: 2.5 米。
600: 6.0 米。
(注：對于連接類型 P，線纜長度可以按厘米選擇；其他長度可應要求提供，最大長度為6.0米)
溫度傳感器線纜版本 (Cable version for temperature sensor):
–: 無溫度傳感器線纜。
M: 帶 2 芯溫度傳感器線纜 (2米長，僅適用于連接類型 M, N)。
N: 帶 4 芯溫度傳感器線纜 (2米長，僅適用于連接類型 M, N)。
P: 帶 6 芯溫度傳感器線纜 (2米長，僅適用于連接類型 M, N)。
限制條件 (Restrictions):
信號模式 D 和 T 的可選附件只能選擇插值系數 (1/2/4/8/A/B/C/D/G)。
信號模式 K 的可選附件只能選擇 M (不可配置，帶內部調節)、P (可配置) 或 S (不可配置)。
參考標記的選擇與信號模式和可選附件有關，具體請參考文檔第15頁的表格。
示例：
上海希而科歐洲進口L+B編碼器GEL 2444 D Z 8 5 M 150 – 表示：
基本型號：GEL 2444。
信號模式：D (方波 TTL/RS422，帶轉速直方圖)。
參考標記：Z (齒)。
可選附件：8 (插值系數 8)。
模數：5 (0.5)。
連接類型：M (17針面板安裝插座)。
線纜長度：150 (1.5米)。
溫度傳感器線纜：– (無)。
上海希而科 GEL2444 KNPG3K150- 歷史€(wěn)600.0000
上海希而科 GEL2444 Y054 歷史€(wěn)844.5500
上海希而科 GEL2444 KNPR3K250- 歷史€(wěn)611.0000
上海希而科 ZAN 3.0256.012.0 歷史€(wěn)202
上海希而科 BK1181 Anschlusskabel gw600 歷史 €85.2
