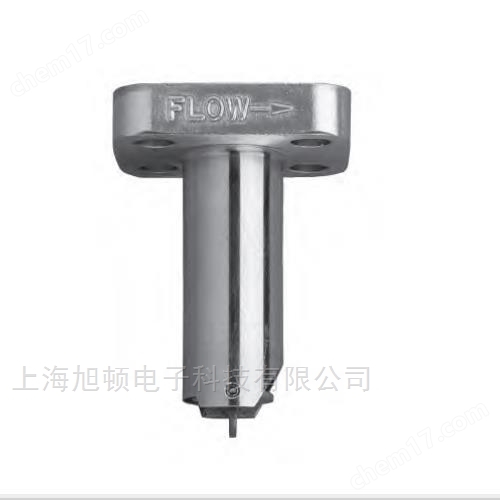

Signet 525 Metalex

插入式葉輪技術。傳感器非?？煽?，適合在壓力和溫度

葉輪流量傳感器，結合了不銹鋼結構和

下運行。碳化鎢軸和碳纖維增強PTFE軸承具有出色的耐磨

性，可延長使用壽命。

擁有全面的安裝配件，可通過微型安裝塊將傳感器安裝到

小尺寸鋼管線中，或通過Mini-Tap及鞍型配件安裝到最大

DN300的管路中。自生輸出信號，可與電池供電的8150型流

量累加器配合使用。

特點

• 耐壓高達103 bar（安全系數1.5）

• 耐溫高達149°C

• 適用管徑范圍：DN15 ~ DN300

• 安裝簡單

• 自供電，無需外部電源

• 316不銹鋼主體

• 碳化鎢或不銹鋼軸

• 標配7.6米電纜

• 適用流速范圍：0.5 ~ 6 m/s

+gf+ signe金屬流量計525系列現貨

規格

尺寸

一般規格

接液材質

電氣

最大溫度壓力等級

標準與認證

運輸重量

工作范圍

管徑范圍

線性度

重復性

最小雷諾數要求

0.5 ~ 6 m/s

DN15 ~ DN300

最大范圍的 ±1％ @ 25°C

最大范圍的 ±0.5％ @ 25°C

4500

傳感器主體

葉輪材質

葉輪銷

保持架 (2)

葉輪軸承 (2)

墊片

316 不銹鋼（符合 ASTM A351 的 ACI CF-8M 類型），DIN 17440

17-4PH-1 不銹鋼

GRP1 碳化鎢或 316 不銹鋼

316 不銹鋼（1.4401）

碳纖維增強 PTFE

KLINGER®sil C-4401（隨安裝配件提供）

頻率

幅值

源阻抗

電纜長度

電纜類型

標稱 39 Hz 每 m/s

5 ~ 8 mV（峰 - 峰值）每 Hz

11.6 KΩ

標配 7.6 m，最多可延長至 61 m

2 芯帶屏蔽，22AWG 線規

承插焊或直焊式 Mini-Tap 安裝配件

箍緊式鞍座

工作溫度

103bar（安全系數 1.5）@ 149°C

21bar @ 66°C

-18°C ~ 149°C

0.723 kg

0.774 kg

P525-1/-1S

P525-2/-2S

符合 RoHS，中國 RoHS

生產制造符合 ISO9001 質量管理標準和 ISO14001 環境管理標準以及

OHSAS18001 職業健康與安全標準

應用提示 525 訂貨須知

• 應用于室外環境時，請使用穿線管適配套件對電纜

到傳感器的連接進行保護。更多信息請參見附件部

分。

• 在高達103 bar的壓力下安裝傳感器時，請使用承插

焊或直焊式Mini-Tap安裝配件。

1) 不同的傳感器選項適用于不同的管徑或不同的安

裝配件。

2) 安裝配件必須單獨訂購。

3) 更多信息請參見安裝配件部分。

溫度壓力曲線

注意：

該壓力溫度曲線專門用于

計期間，必須考慮所有組件的規格。對于金屬管道

Signet傳感器。在系統設

系統，塑料傳感器會降低系統規格。在PVC管道系

統中使用PVDF傳感器時，安裝配件也會降低系統

規格。
