混凝土路緣石抗折夾具找平墊板

一、本標準規定了混凝土路緣石(以下簡稱緣石)的定義、符號和縮略語、等級與標記、一般規定、要求、抽樣、試驗方法、檢驗規則、標志、產品質量合格證、使用說明書及包裝、運輸和貯存。

試驗機

試驗機可采用壓力試驗機或經國家計量部門檢定合格的滿足緣石抗折試驗的設備。試驗機的示值相對誤差應不大于 1%。試件的預期破壞荷載值不小于試驗機全量程的 20%，也不大于全量程的 80%。

加載壓塊

采用厚度大于 20 mm，直徑為 50 mm，硬度大于 HB200，表面平整光滑的圓形鋼塊。B2.3 抗折試驗支承裝置要求

抗折試驗支承裝置應可自由調節試件處于水平，同時可調節支座間距，精確至1mm。支承裝置兩端支座上的支桿直徑為 30mm，一為滾動支桿，一為鉸支桿;支桿長度應大于試件的寬度b，且應互相平行。

量具

分度值為1mm，量程為1000mm、300mm的鋼板尺。B2.5 找平墊板

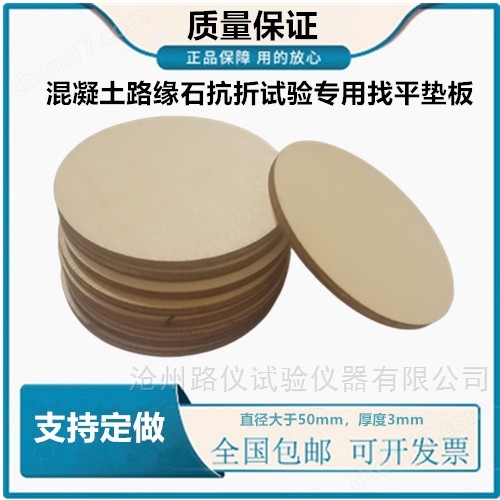

墊板厚度為3mm，直徑大于50mm 的膠合板或硬紙板。

試件的制備

在試件的正側面標定出試驗跨距，以跨中試件寬度(6)12 處為施加荷載的部位，如試件正側面為斜面、切削角面、圓弧面，則試驗時加載壓塊不能與試件水平吻合接觸，應用1:2的水泥砂漿將加載壓塊所處部位抹平使之試驗時可均勻受力，抹平處理后試件，養護3d后方可試驗。

混凝土路緣石抗折夾具找平墊板
