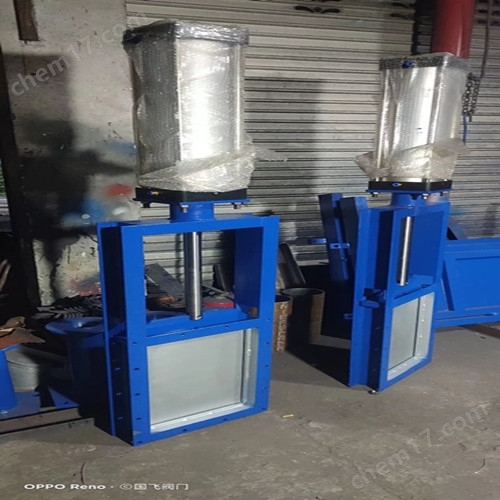

不銹鋼氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，科威生產的氣動插板閥密封性好，較廣的使用在冶金、礦山、建材、糧食、化工等行業的庫頂、庫底及進出口等，是控制流量變化，啟動頻繁，切斷快的理想設備。具有的優點結構簡單、占用空間尺寸小、操縱靈活、重量輕、無卡阻、切斷快、密封性好、操作維護方便的特點。其正常使用溫度可達300℃。

• 此設備適用于火電站除塵器干灰斗或其他散狀干物料斗(庫)下，作為輸送系統截止物料的裝置。適用于無粘度的固體物料和50mm左右塊狀、粉狀、顆粒物料的輸送及流量調節，安裝不受角度限制， 操作方便，能調節開度。常于卸料器配套使用，直徑與卸料器進料口配套，有方形和圓形兩種. 此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞。并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。除氣動操作外，也可配置電動、手動操作裝置。


  組成結構與功能優點


• 不銹鋼氣動插板閥該閘門主要由框架、閘板、拉桿、壓板、密封條與氣缸組成，采用優良碳鋼或不銹鋼做為主要原材料，按固定尺寸焊接制成，用法蘭螺栓連接，分為方形與圓形法蘭兩個系列，也可根據安裝尺寸與材質要求定制生產。氣源通過電磁換向閥帶動氣缸，氣缸帶動閘板作水平方向的往復運動，閥門的啟閉目的。閘閥結構簡單，重量輕，操作靈活，無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。裝拆方便，其，性能好，使用壽命較長；分單向和雙向兩種形式，采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩、

主要零件材料及連接尺寸：
類別       A×A           B×B          C×C           H      L       n-d       重量
單向    200×200   256×256   296×296     820   100   8-Φ12     62
           250×250   306×306   346×346     930   100   8-Φ14     70.5
          300×300    356×356   396×396     1050 100   8-Φ14     81
          400×400    456×456   496×496     140   100   12-Φ14   114
          450×450    510×510   556×556     1450 120   12-Φ18   130
          500×500    560×560   606×606     1610 120   16-Φ18   147
雙向   600×600    660×660   706×706     1830 120   16-Φ18   169
          700×700    770×770   820×820     2130 140   20-Φ18   236
          800×800    870×870   920×920     2440 140   20-Φ18   303
          900×900    974×974  1030×1030  2660 160   27-Φ23   424
        1000×10001074×10741130×1130  2870 160   24-Φ23   636

四，說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度） LMS-雙向 Ⅱ-鏈輪 .

注：1、本閥可按用戶設計制造； 2、有關標準請參閱
