SMH225SD系列 絲杠驅動直線臺是可靈活配置的機械直線運動平臺，采用交流無刷伺服電機加滾珠絲杠驅動，最大速度可達300mm/s。SMH225SD系列平臺可以作水平直線軸使用，也可以選擇帶斷電自鎖功能的抱閘配置，作為Z軸平臺與LM系列直線電機平臺配合使用。SMH225SD系列 絲杠驅動直線臺有旋轉編碼器和直線光柵尺多種反饋配置供客戶選擇，選配旋轉編碼器分辨率小于0.5μm，光柵尺選項分辨率小于0.1μm。

SMH225SD系列高性能機械式直線導軌運動平臺是精密機械中的關鍵部件之一，其主要特點是結構堅固，具備較強承載能力，一般選配抱閘選項作Z向調焦臺使用，主要應用于OLED切割、PCB鉆孔等激光加工領域的激光器或振鏡調焦、表面形貌測量的縱向掃描、以及數控加工、生物技術、IC封裝設備等領域。

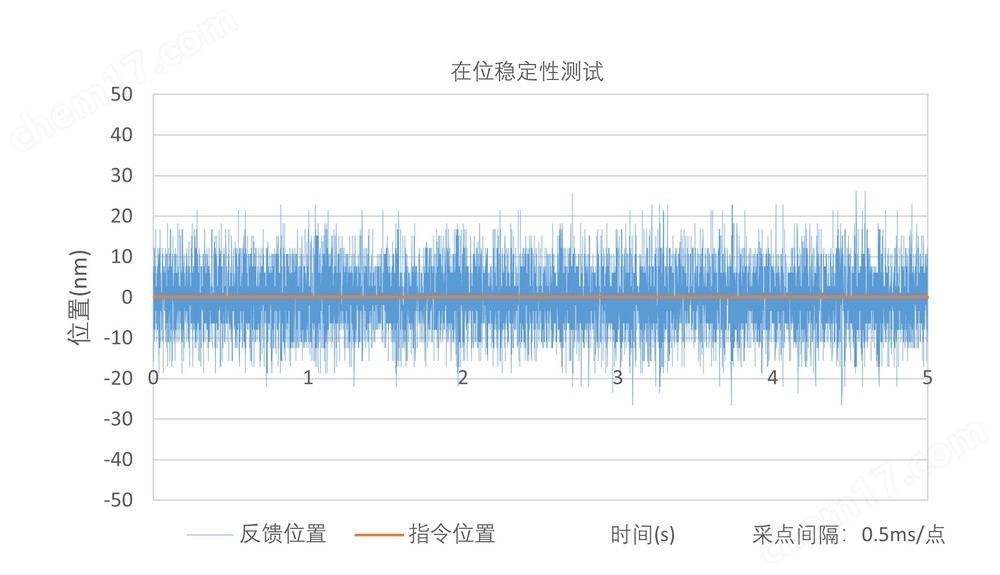

SMH225SD系列平臺最小步進和在位穩定性測試

±30nm 在位穩定性

100nm 最小步進

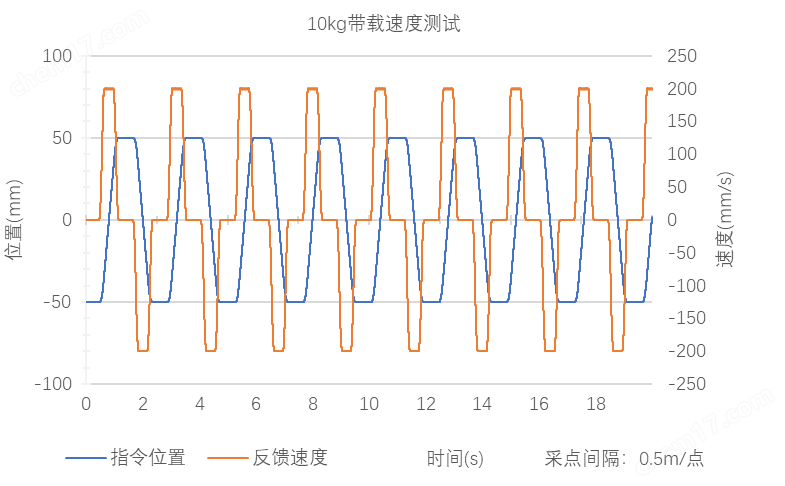

SMH225SD系列平臺動態性能測試

10kg負載，200mm/s往返運動測試

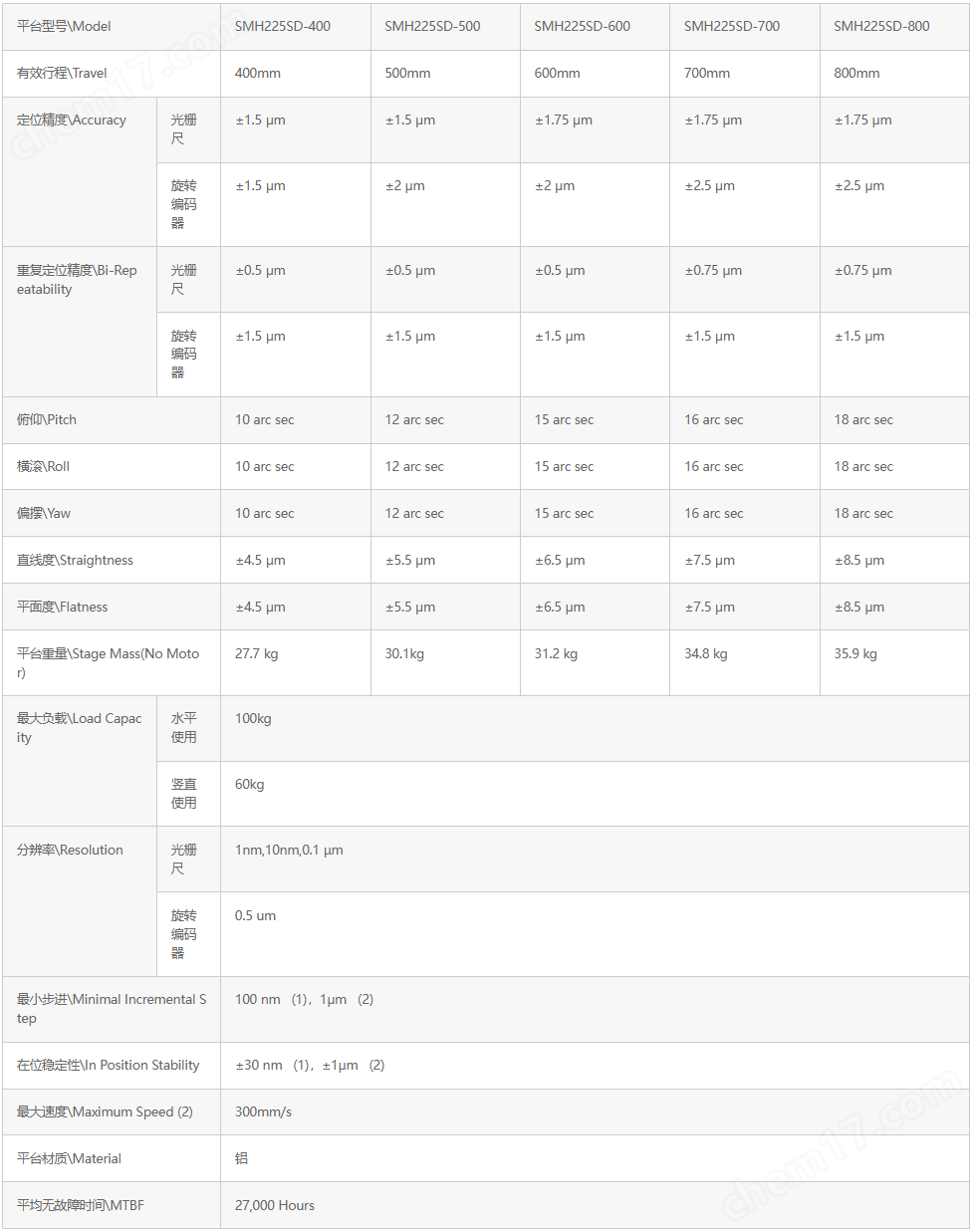

備注：

(1)適配-AS反饋；

(2)適配-2500線旋轉編碼器反饋；

(3)空載，需配置相應功率的放大器；

(4)默認測試點位置為臺面上方25 mm，單軸指標，多軸系統的性能指標與實際載荷和工作點位置有關；

(5)其他行程可定制。
