在寬波長范圍上的恒定響應

熱電堆探頭對入射激光束的響應特點由其吸收決定。我們在傳感器中使用了兩種不同類型的涂層。大多數型號中使用了 BB 型，在整個響應波長范圍內具有良好的恒定吸收。919P-050-18HP 模式中使用了 PF 型，專為高能量密度脈沖設計。

針對損傷閾值與脈沖寬度進行了廣泛測試

919P 系列熱電堆探頭通過多種激光器對損傷閾值進行了廣泛測試。您可以信任我們的規格，安心使用。

熱電堆傳感器物理

熱電堆光功率傳感器基于熱電偶。熱電偶由兩種不同的金屬串聯而成。為了檢測輻射，一個金屬結通常會變黑以吸收輻射。該結相對于另一非輻照結的溫度上升產生電壓。這種效應是所有熱電偶溫度傳感器的基礎。熱電堆中使用的熱電偶材料通常是鉍和銻，它們具有較高的熱電系數。單個熱電偶通常會產生低輸出電壓，從而導致低檢測率，并限制其作為傳感設備的使用。因此，增加輸出電壓的一種方法是將許多熱電偶接頭串聯起來。所有的”熱”連接點緊密地放置在一起以收集輻射。熱電堆的典型操作如上圖所示。熱電堆圓盤由圓形熱電偶陣列組成。光輻射被產生輸出電壓的圓盤吸收。圓盤上的熱量沿徑向通過圓盤反面的熱電堆傳播，并在該處傳遞到散熱器。由于寬帶吸收，這些器件在紅外波段非常敏感。由于加熱和冷卻過程，熱電堆的響應時間非常慢，通常為秒。由于時間限制，熱電堆專門用于測量連續或準連續輻射源的功率。更多相關信息，請參閱我們的熱電堆傳感器物理技術說明。

大功率測量的理想選擇

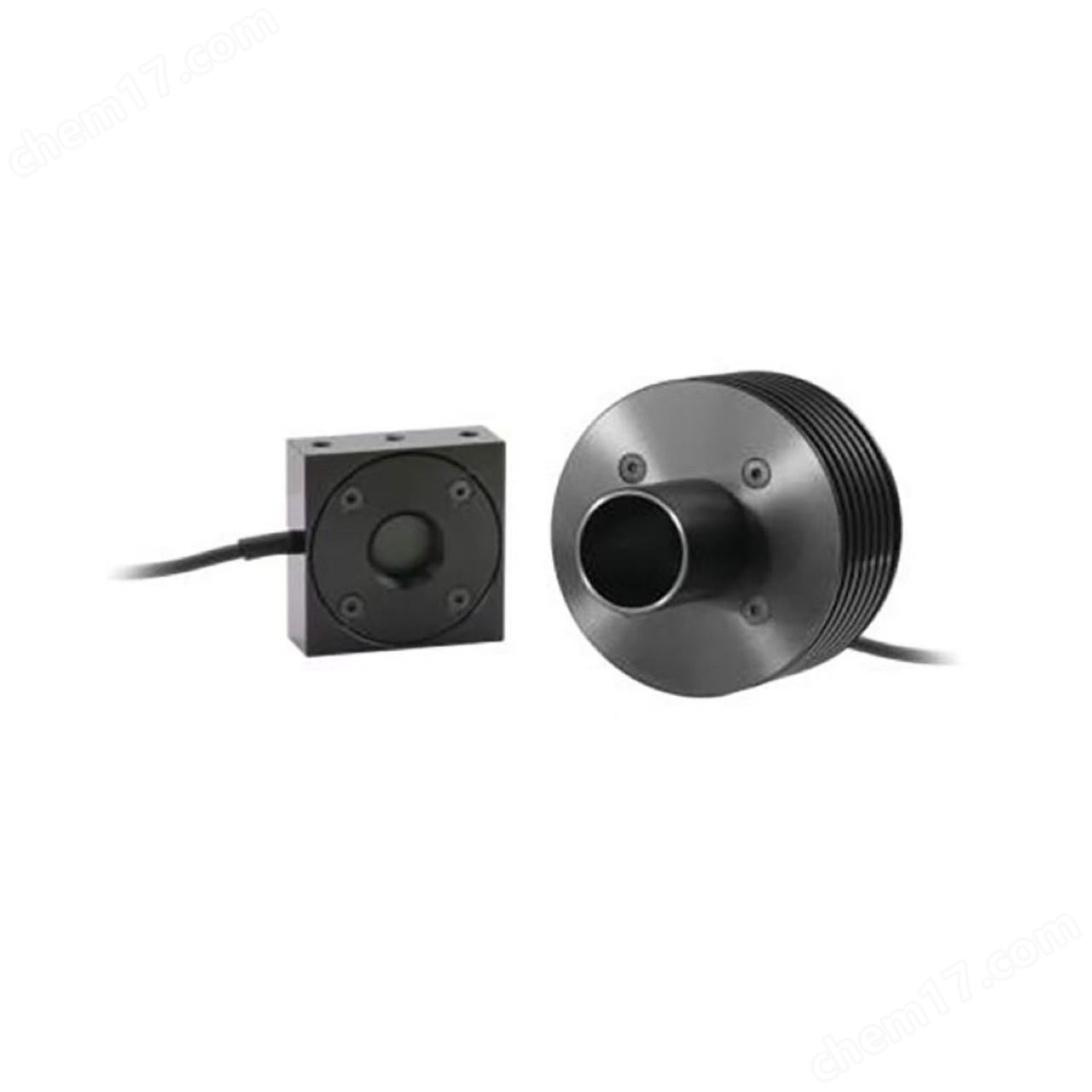

Newport 新型的 919P 熱電堆探頭系列提供了一系列探測器，以滿足連續或脈沖激光器的功率測量需求。他們提供了寬帶、頻域平直的響應，最大測量功率范圍高達 5000 W。

NIST 可追溯性

每個 919P 熱電堆探頭包括一個 DB15 連接器和內部 EEPROM，用于存儲工廠校準數據。大多數探頭都在 532 nm、1.064 µm 和 10.64 µm 這三種不同波長下校準。建議每年都對熱電堆探頭進行校準，以確保 NIST 的可追溯性。

傳統818P系列熱電堆傳感器的交叉參考圖

請注意，919P系列熱電堆傳感器旨在取代818P系列傳感器。還請注意，這兩個系列與某些光功率計型號不兼容。下表提供了每個818P系列型號推薦的更換919P型號。盡管推薦型號的規格與淘汰型號超接近，但并不全都相同。用戶必須仔細比較每種規格。

激光的探測器選擇

如果您已擁有 Newport 和 Spectra Physics 激光器，請參閱我們的光學探測器選型指南，來查看每個激光器的推薦探測器型號。

靈活的光纖適配器

919P-SMA 和 919P-FC 光纖適配器可用于大多數探測器型號。 取下 919P-003-10 和 919P-010-16 型的管口，將光纖適配器直接安裝在螺紋上。 為了適應各種孔徑尺寸，我們提供適配器環和光纖適配器。 有關每個探測器型號的相應轉接環，請參閱表格。 請注意，某些型號不適用光纖適配器。
