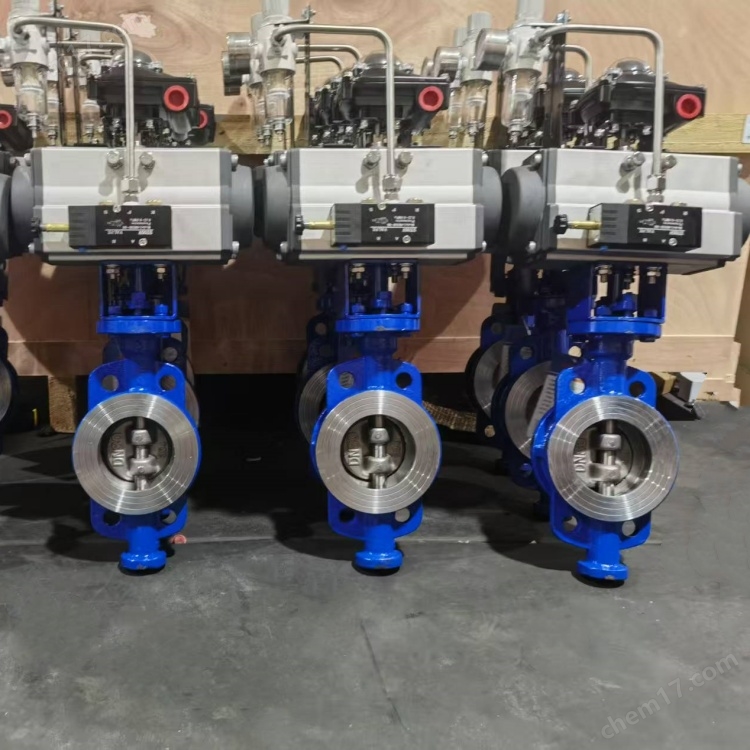

D673W-10P DN150 不銹鋼氣動防爆蝶閥

D673W-10P DN150 不銹鋼氣動防爆蝶閥

產品概述

采用多層次金屬硬密封結構或者橡膠軟密封結構的蝶閥與氣動執行器組成。適用于兩位開關、切斷的場合，也稱為氣動切斷蝶閥。外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開-全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動切斷蝶閥具有結構緊湊，體積精小，運行穩，密封性好，維修容易，安裝方便，適應性好等優點。氣動蝶閥主要應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離控制或就地控制。

產品特點：

1 、體積小、重量輕、具有優良的切斷性能。

2 、蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。

3 、蝶板密封面在關閉狀態下，受力均勻，壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，摩擦小，開啟力矩極小。因此，成本低，密封性能好，壽命長。

4 、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE，C-TFE，G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。

5 、能實現雙向密封功能，既可以調節，又具有切斷功能。

6 、執行機構低摩擦力、工作效率高、推力大、安全性好。

7 、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。

8 、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。

9、多種執行機構形式供選擇、滿足不同用戶要求。

10 、裝配維修方便，具有*的性能價格比。
