一、產品核心信息

1. 基礎信息

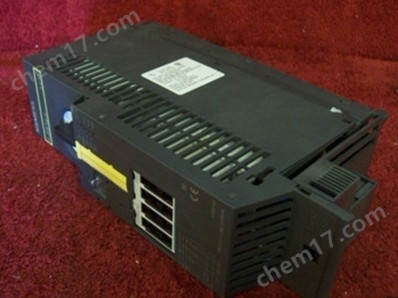

• 型號與系列：A5E39021143，屬于西門子羅賓康G5系列高壓變頻器功率單元。

• 功能定位：作為高壓變頻器的核心組件，通過多級串聯H橋技術實現電機調速與節能控制，支持動態旁路和自動電壓平衡功能。

• 工作原理：

• 整流環節：三相交流電轉換為脈動直流電。

• 濾波環節：電解電容平滑電壓，減少紋波。

• 逆變環節：IGBT器件將直流電轉換為可調交流電，采用PWM技術調節輸出。

• 控制與保護：內置控制板與驅動板，支持過壓/欠壓/過熱保護，動態制動功能。

2. 關鍵技術參數

二、應用領域

1. 主要行業

• 泵與風機系統：

• 供水、供暖、通風等場景，通過動態調速實現節能運行。

• 功能適配：模塊化設計支持熱插拔替換，自動旁路技術確保故障時系統穩定。

• 壓縮機系統：

• 高壓、大功率條件下穩定運行，支持動態負載調整和冗余配置。

• 功能適配：高功率密度設計提升輸出能力，動態響應時間<5ms。

• 輸送系統：

• 皮帶輸送機、鏈?zhǔn)捷斔蜋C(jī)等，需多軸同步控制和抗干擾能力。

• 功能適配：S形加減速算法減少機械沖擊，電磁兼容性設計抵御電網波動。

• 發電與新能源：

• 風力發電、水力發電等復雜工況，優化電能轉換效率。

• 功能適配：高壓供電（2.4-10KV），短路電流檢測時間<10μs。

• 工業自動化：

• 數控機床、機器人等高精度場景，支持高速通信和擴展接口。

• 功能適配：VVVF矢量控制精度±0.1%，兼容EtherCAT、Profinet等工業協議。

2. 適配電機

• 類型：

• 交流異步電機（主流應用）。

• 永磁同步電機（高精度場景）。

• 特殊需求：

• 防爆電機需搭配防爆型功率單元（如A5E39021143-EX）。
