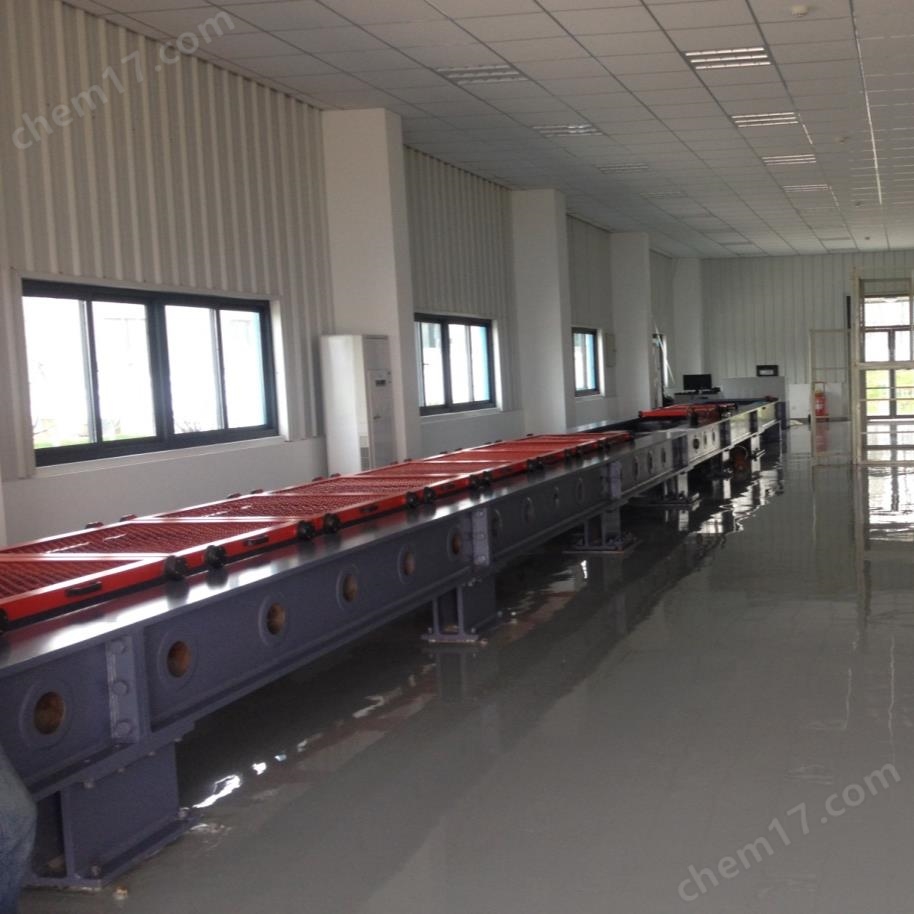

錨鏈作為船舶、海洋工程、海上風電等領域的核心承載部件，其拉伸力學性能（尤其是破斷拉力、屈服強度）直接關系到設備安全，盛林1000KN錨鏈臥式拉力試驗機采用臥式框架結構（多為雙柱或四柱剛性框架），長度需覆蓋錨鏈單節測試需求（通常 5~20m，可定制更長），寬度≥1.5m（適配大規格錨鏈的橫向尺寸）；主要適用于各類鋼絲繩、螺栓、吊裝帶、鋼絞線、錨鏈以及索具、卸扣等試件的拉伸試驗。

一、設備概述：

   錨鏈臥式拉力試驗機采用油缸前置式、雙柱結構，機架剛度強度高，變形小，滿足與鋼絞線、錨鏈、導軌、輸送帶、電線電纜，等成品力學檢測要求，試驗空間24級可調，方便不同長度的試驗需求。采用WB公司自主研發并專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、儲存、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。

二、技術參數：

u 最大試驗力：1000kN；

u 試驗力測量范圍：2%-100%F.S（4~1000kN）；

u 試驗力測量精度：試驗力示值的±0.5%；

u 油缸空載最大位移速度：0-200mm/min；

u 油缸最大行程：3000mm；

u 位移測量精度：±0.5%Fs；

u 變形測量分度值： 0.001

u 變形測量：數字位移傳感器測量試樣變形；

變形測量范圍：0～3m （根據用戶需求擴展項目）

試驗調整空間：0～16m；

u 試驗最大寬度：500mm；

u 設備總功率4KW

u 試驗空間：16m （可擴展）

u 橫梁移動速度：200mm/min；

u 等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度0.5%）；

u 等速位移控制范圍：0.5 mm /min～100 mm /min；

u 控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；

u 測力方式：采用高精度復合傳感器測力；

u 采用低阻尼組合式密封元件，試驗力保持穩定可靠。

u 控制方式：液壓加載，電液伺服閉環控制，高精度復合傳感器測量，屏幕顯示。

三、1000KN錨鏈臥式拉力試驗機試驗機應在下列條件下正常工作：

n 在室溫10℃～35℃范圍內；

n 相對濕度應不大于80%；

n 電源電壓380V波動應不超過額定電壓的±10%；

n 電源頻率50Hz，三相五線制；

n 工作環境應無沖擊、無振動；

n 無明顯電磁場干擾，周圍無腐蝕性介質；

n 在穩固的基礎上水平安裝，其水平度不應大于0.2/1000；

  由于錨鏈長度長（單節通常 1~10m）、自重較大（大規格錨鏈單節重量可達數噸），立式試驗機無法適配長試樣的安裝與拉伸（易因自重導致彎曲偏載），因此臥式布局是唯yi選擇—— 通過水平方向加載，避免試樣自重影響，確保力軸與錨鏈軸線一致。
