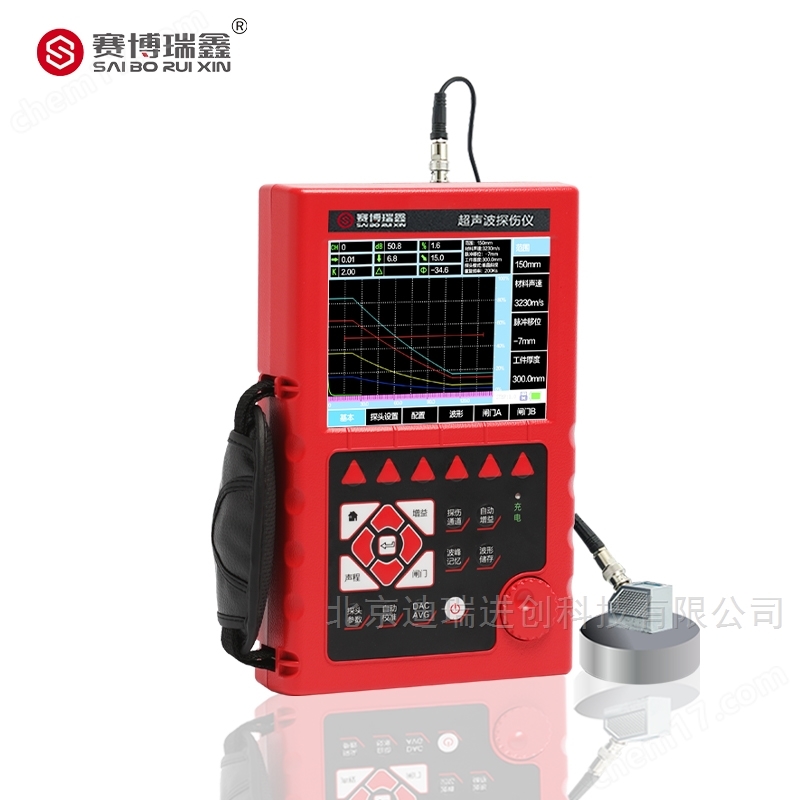

XUT920 超聲波探傷儀?是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程檢測現場。廣泛應用在鍋爐、壓力容器、航空、航天、電力、石油、化工、管道、軍工、船舶制造、汽車制造、機械加工、模具加工、冶金、金屬加工、鋼結構、鐵路交通、核能電力、特檢系統、高等院校等行業。具有靈敏度高、穿透力強、檢測速度快、成本低、設備簡單輕便和對人體無害等。

XUT920超聲波探傷儀?功能特色

高精度定量、定位，滿足了較近和較遠距離探傷的要求

近場盲區小，滿足了小管徑、薄壁管探傷的要求

自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”

自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）

自由切換三種標尺（深度d、水平p、距離s）

自動增益、回波包絡、峰值記憶功能提高了探傷效率

自動錄制探傷過程并可以進行動態回放；

φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值

500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊

可自由存儲、回放500幅A掃波形及數據

DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償

14個內置探傷標準可調出

可以自由輸入任意行業標準

發射脈沖寬度和強度可調

B掃描功能，清晰顯示缺陷縱截面形狀

與計算機通訊，實現計算機數據管理，并可導出WORD格式、A4紙張的探傷報告

IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力佳

利用（無線）通訊軟件可以升級儀器系統的功能

26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境

高性能安全環保鋰電池供電，可連續工作8-10小時

實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲

掉電保護，存儲數據不丟失

探傷參數可自動測試或預置

數字抑制，不影響增益和線性

增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正

PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標

角度和K值兩種輸入方式

回波次數分析

電源狀態指示

閘門聲光報警

DAC聲光報警

屏幕的凍結和解凍

時鐘顯示

休眠和屏保

技術參數

掃描范圍0～6000mm鋼縱波

工作頻率0.4MHz～20MHz

垂直線性誤差≤3%

水平線性誤差在≤0.1%

增益130dB

靈敏度余量＞62dB（深200mmΦ2平底孔）

分辨力＞40dB（5N20）

動態范圍≥32dB

噪聲電平＜8%

硬采樣頻率320MHz

重復發射頻率100~1000HZ

聲速范圍100～20000（m/s）

工作方式單晶探傷、雙晶探傷、穿透探傷

數字抑制（0～80）%，不影響線性與增益

工作時間連續工作10小時以上（鋰電池）

環境溫度（-20～70）℃（參考值）

相對濕度（20～95）%RH

外型尺寸238×155×46（mm）

重量1.0KG

XUT920 超聲波探傷儀標準配置

保養維護

1.按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤，以免影響鍵盤的使用壽命；

2.探傷儀使用完畢，應對儀器的外表進行清潔；

3.儀器應存放在干燥清潔的地方；

4.儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面探頭連線，通訊電纜等切忌扭曲重壓:在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽。
