氫氟酸密閉取樣器

法蘭接口： DN15 PN16  RF     標準：HG/T 20592

主體材質：哈氏合金C276  帶吹氣

一、概述

本公司遵循 SH/T 0233-92《液化石油氣采樣法》和《石油化工密閉采樣安全要求》標準，吸收國外技術，切合國內行業需求不斷改進設計，升級工藝，成功研制出密閉取樣器（氣體/液體密閉取樣器），安全可靠，操作方便。以適應更高要求、更高品質的采樣。適用于石油化工裝置中各種介質，尤其是有毒有害、易燃易爆等危害性的中、低壓氣體介質的無泄漏的采樣。所采集的樣品真實性強，準確性高，無殘液/殘氣排放。有效地防止有毒有害介質對操作者的傷害。同時不會污染環境，避免了易燃易爆介質在采樣時可能造成的危險事故。符合國家對環保和防火、防爆等規范的要求?！禛B 31570-2015 石油煉制工業污染物排放標準》和《GB 31571-2015 石油化學工業污染物排放標準》都規定：密閉采樣，即從工藝或設備管線中采樣的樣品流會返回至工藝管線中或流向排放管線，形成密閉回路，實現密閉采樣。整個采樣操作過程，不會有工藝介質暴露在空氣中，造成人員傷害或環境污染。

廣泛應用于廢水，酸性氣，循環氫，含硫污水，硫化氫，水，氨氣，含硫化氫水，氨水，黑水，冷凝液，除氧水，變換凝液，貧甲醇，工藝氣，合成氣，置換氣，塔頂氣，半貧甲醇，富甲醇，原料液，污甲醇，含硫甲醇，塔頂尾氣，二氧化碳 CO2，閃蒸氣，凈化氣，原料氣，氫氣，輕烴，氯氣，一氧化碳 CO，液化氣，堿液，酸霧，空氣，反應產物，含烴氣體，反應中間物，氮?dú)?，反?yīng)生成水，甲醇，催化劑，醚厚碳四/碳三，二甲醚，分餾塔頂氣，低分氣，脫硫塔頂氣，低分油，燃料氣，酸，烷基化反應器出料，天然氣，氫氧化鈉水溶液，廢水，洗醇液，粗甲醇，甲醇，不凝氣，甲醇合成塔出塔氣等介質。

二、工作原理和特點：

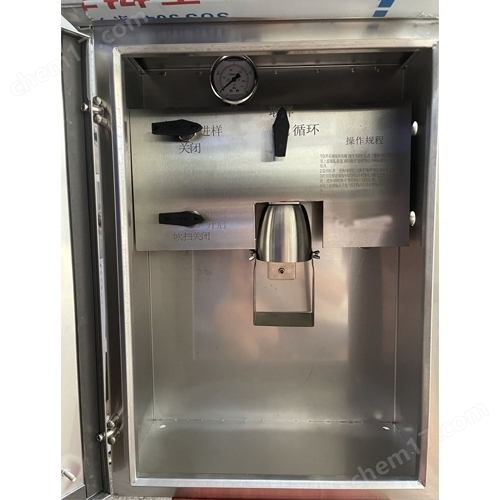

液態介質采用密閉取樣瓶收集，密閉性能好，不銹鋼保護套保證了操作人員的安全。

■箱體材質為 304 不銹鋼，噴塑處理，有箱式與面板式兩種形式，防銹防腐蝕，外觀精美。

■主體材質哈氏合金 HC-276（法蘭、閥門、管線等接液材質均為 HC-276）。

■壓力表采用隔膜壓力表。

■采樣瓶為玻璃瓶/四氟瓶/PFA 瓶。

■取樣過程設有排空吹掃口，排盡管線內殘余介質，取得樣品真實準確，安全環保。

■高溫（低溫）介質的采樣，需要冷卻（加熱）到室溫 20℃左右，可以配備冷卻（加熱）系統。

■可以根據介質不同的物化性質，用戶選擇增添各種功能，以確保取樣過程的準確，安全。

三、技術參數

適用范圍：適用于大多數物化性質的氣體、液化氣體以及混合氣液介質的采樣。

采樣溫度：-20～450℃

設計壓力：0～20.0MPa（為保證樣品循環，要求采樣進/出口壓差值大于0.01Mpa）

采 樣 量：500ml

箱體材質：SS304+噴塑處理。

主體材質：HC-276

四、使用方法

密閉取樣器（ 四氟瓶容器）為例 容器）為例, 采樣介質為 采樣介質為 液體 ，具體步驟如下：

■取樣前確保所有閥門處于關閉狀態，將三通切換閥檔位切換至 取樣前確保所有閥門處于關閉狀態，將三通切換閥檔位切換至 “ 循環 ” 狀態 ，裝上玻璃瓶，打開進口閥，令樣品循壞一分鐘，確保樣品純凈 。

■取樣時將三通切換閥檔位切換至 取樣時將三通切換閥檔位切換至 “ 取樣 ” 狀態，樣品流入取樣瓶瓶中。

■時刻觀察取樣瓶?jī)?nèi)部的樣品容積變化 時刻觀察取樣瓶?jī)?nèi)部的樣品容積變化 ， 當樣品灌滿取樣瓶后 ， 將三通切換閥切換回循環狀態。打開吹掃閥，吹掃管路，吹掃完畢后關閉吹掃閥。

■取下取樣瓶，取樣結束。 取下取樣瓶，取樣結束。

五、可選功能

1、定量型：配有定量罐使得取樣量更加準確

2、伴熱型：用于低溫、易凝結介質取樣

3、循環型：樣品可以循環回設備管線，避免浪費，經濟環保

4、冷卻型：用于高溫介質取樣、冷卻器可以內置于箱體內部也可以外置單獨連

接

5、吹掃型：用于高粘度、有毒有害介質取樣、吹掃氣體常為高壓氮?dú)?/p>

6、減壓型：配有減壓器，用于高壓氣態介質取樣，防止過壓損壞取樣設備管件

7、排凝型：用于采集易凝結的液態介質

8、過濾型：用于雜質較多的不純凈介質取樣

9、其 它：緩沖器、管道視鏡、液位計、轉子流量計、單向閥等
