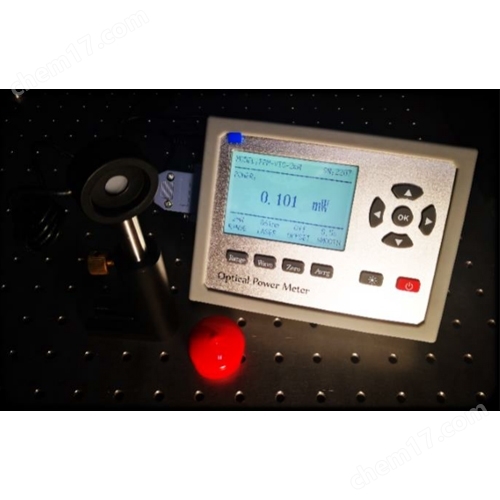

MKY-PPM-2mW 激光功率計（30nW-2mW）

1.儀器功能&用途

MKY-PPM-2mW 型激光功率計是一款方便易用、準 確度高的激光功率測量?jī)x 器，可用于連續或脈沖激 光；單色、準單色光；相干 或非相干光等光功率及輻 照度的測量。

儀器主要包含傳感探頭、顯示儀表以及配套附件：

傳感探頭——傳感探頭將被測光束轉化為電信號，輸入主機儀表。傳感器適 用于190nm~1100nm 光譜范圍內，激光功率的測量。傳感探頭適合測量功率范圍 1 nW~2 mW。

顯示儀表——顯示儀表將傳感探頭傳送的電信號處理，進行信號放大和顯示。 通過主機面板上的“波長”、“量程”按鍵確定內置系數，最終轉化為以 nW、μW 或 mW 為單位的功率值，予以顯示。顯示儀表可實現寬光譜范圍、大量程激光功率高精度顯示，可使用波長和量程按鍵進行調節，選擇合適的波長和量程。功率量 程除固定量程外，也設置了自動檔量程。

注意：本顯示儀表應嚴格按照本手冊方法，或在技術支持人員指導下使用， 測試不同的激光應選擇合適的波長和量程，擅自連接其他類型傳感器造成的儀器 故障、損壞，不屬于保修范圍。

電源線——儀器采用內正外負的+12V 穩壓電源為儀表供電，請勿隨意更換電 源。因更換電源導致的儀器故障、測量能力下降，不在保修范圍之內。

傳感器支架——儀器出廠包裝箱內配套有傳感器支架，由 M4 螺紋孔連接，根據實際使用需求，可進行拓展。

2.技術參數

測量范圍    1 nW～2 mW

量程檔位     20nW、200nW、2μW、20μW、200μW、2mW

探測器有效響應范圍    (190～1100) nm

波長調整范圍    (190～1100) nm

讀數分辨力      31/2

功率分辨力      10 pW

響應時間         τ~0.5s

讀數平滑時間設置    NaN、0.5s、1s、3s、5s

供電電壓       DC-12V

供電功耗     <5W

儀表體積     25cm×21cm×10cm

準確度水平 ±(1.2%~2%)或參照測試報告
