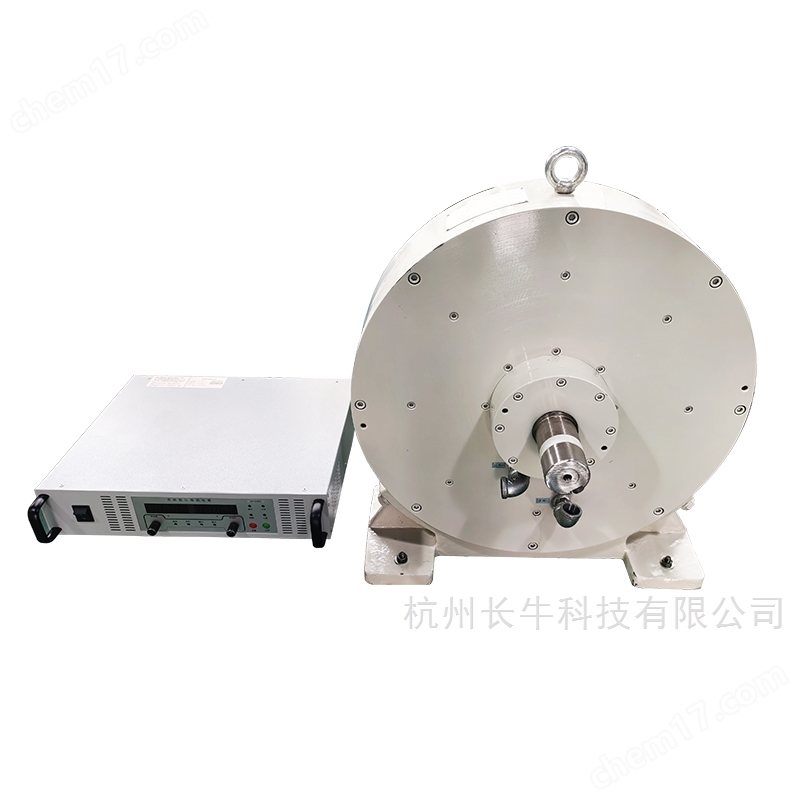

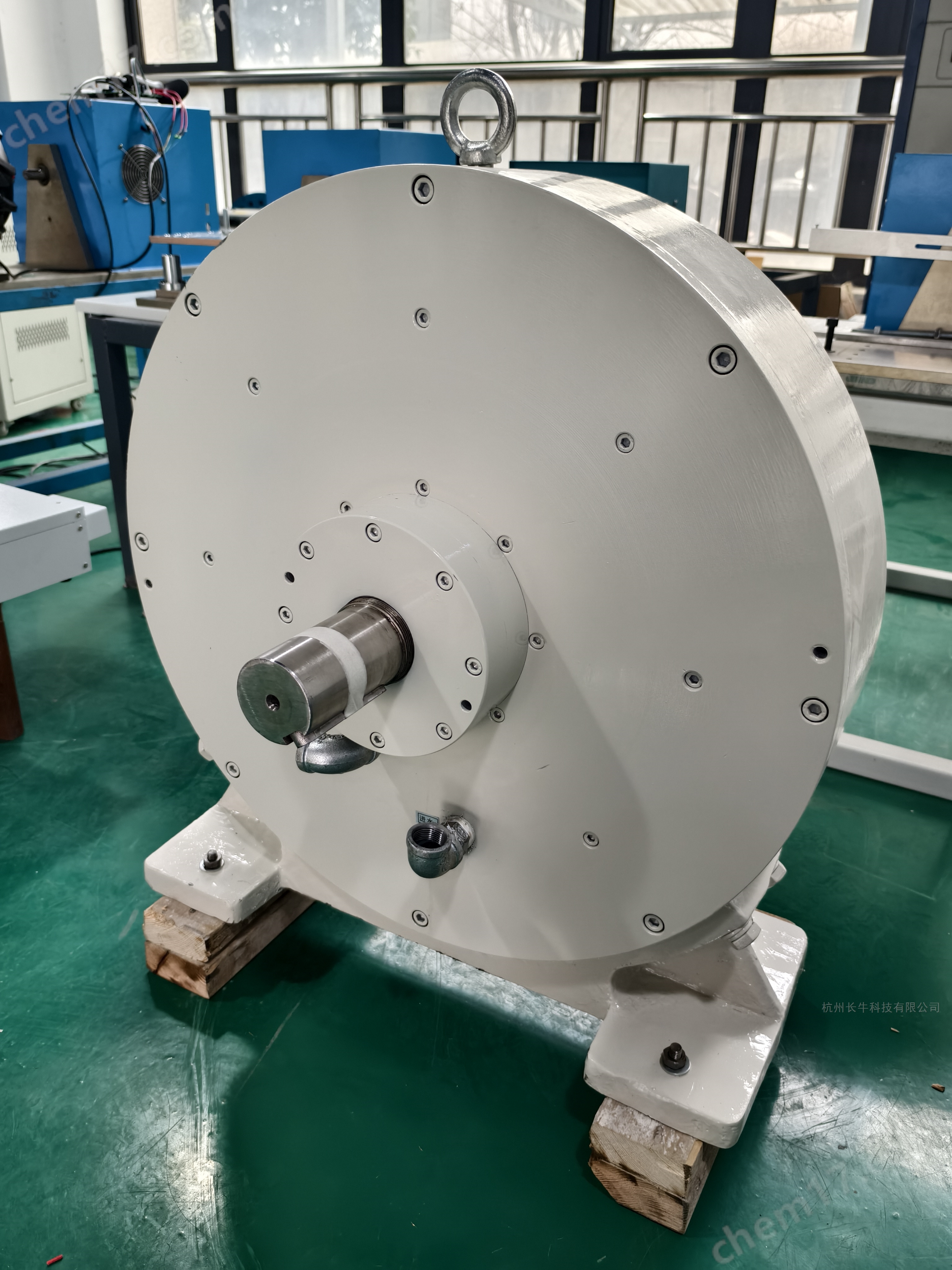

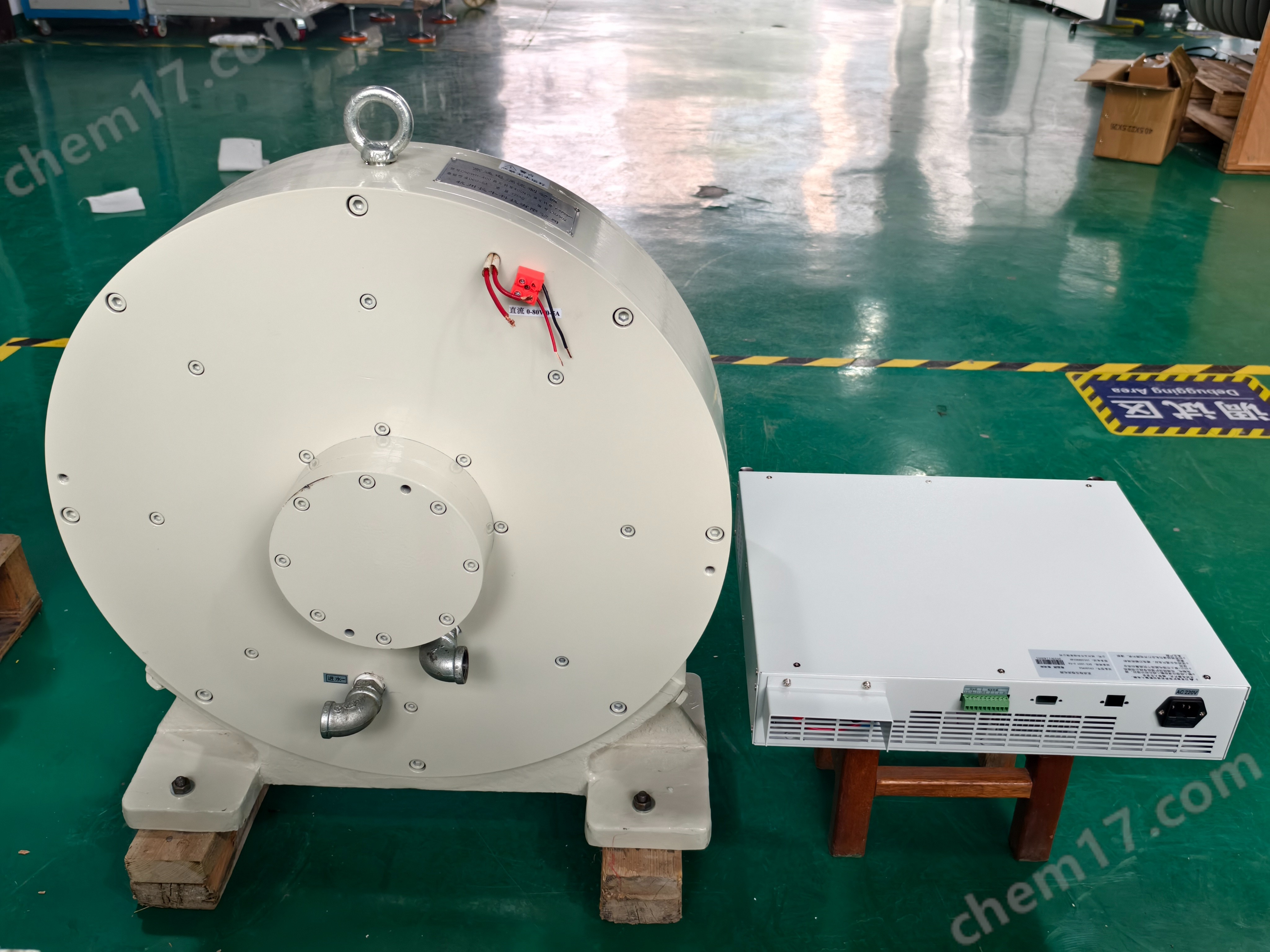

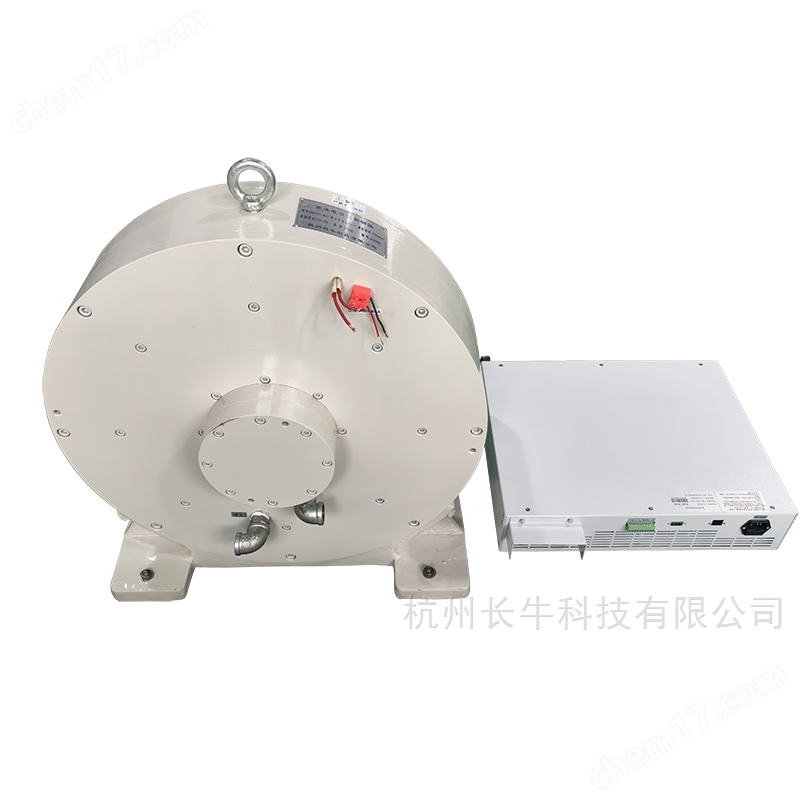

電渦流測功機仿真壽命試驗及溫升試驗臺產品介紹：

電渦流測功機適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機械的仿真壽命試驗及溫升試驗，如串激電機、電動工具及大功率電機。

●常規電渦流測功機轉矩范圍：0.1～200N.m,轉速0～30000r/min

大扭矩電渦流轉矩范圍：200～5000N.m,轉速0～7000r/min

●精度：轉矩≤±0.5%，轉速≤±0.2%

電渦流測功機仿真壽命試驗及溫升試驗臺應用場合：

1、常規電渦流測功機適合：?jiǎn)蜗喈惒诫姍C(jī)（洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機等。

2、大扭矩電渦流測功機適合：煤礦用電機，各種大型電機（200KW~500KW)

一、原理：

電渦流測功機由感應子（轉子）、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成，當感應子被原動機驅動旋轉時，氣隙磁通密度隨感應子的旋轉而發生渦流電動勢，并產生渦流，該渦流所產生的磁場又與氣隙磁場相互作用，產生制動力矩。改變定子的勵磁電流，可以調節被測動力機的轉矩。

二、特點：

1、結構簡單，操作維護方便；

2、制動力矩大，測試精度高，工作穩定；

3、轉動慣量小，動態響應快；

4、與測控系統配套，可實現自動化操作。

三、主要性能：

1、冷卻水壓：0.02～0.1Mpa

測功機出水溫度：小于55 ℃

工作方向：左旋或右旋，連續工作。

扭矩測量精度：±0.4％F.S

轉速測量精度：±1r／min

2、測試數據均數字顯示并可送到微機，采樣、畫曲線和打印；

3、采用高精度負載傳感器；穩定性好，使用壽命長等特點；

4、整機靈敏度高，負載轉矩穩定性和測試重復性好；

5、僅調節勵磁電流便可控制負載的大?。?/span>

6、軟件操作簡單易學，并可實現手動、自動、定點等測試方式，測試結果可進行曲線比較，并可將數據導入Word及Excel；

7、直流電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試；

8、測功機三維調節臺可方便安裝電機，實現快速裝夾。

四、系統功能：

1、可以電腦上控制電機的開關操作；

2、系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存，以便手工記錄；

3、系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值）的特性曲線；

4、系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；

5、測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整；

6、每臺電機的曲線分兩種：真實曲線，和擬合曲線（即所有數據做過平均處理過的曲線），每臺電機的測試曲線顏色可以修改，兩種曲線圖均可見打印出來。

7、額定扭矩實驗精度：±0.4%；

8、測功范圍:0.1Nm-5000Nm

低速電渦流測功機選型圖：
