GC HEAT是一家中等規模的已有三代歷史的著名家族企業。GC-heat自70年以來在德國一直致力于為客戶開發并生產創新型的高質量產品。

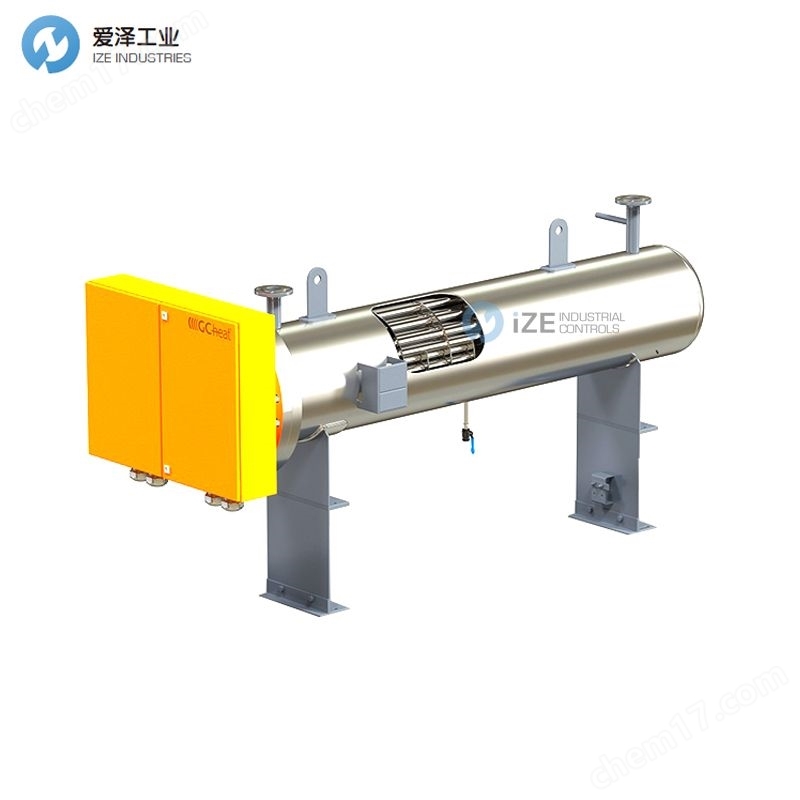

GC HEAT高密度法蘭加熱器GC-flow描述

設備編號：D03-00054

檢驗壓力：2.9 bar

認證指令：PED 2014/68/EU

法蘭板/加熱器材料編號：3.1 EN 10204

認證機構：GC-heat

防爆：否

表面負荷：3.70 W/cm2

GC法蘭總長度：1340 mm

包圍圓直徑：292 mm

加熱對象：乳化液

硅膠免費：否

工作壓力 PS：2 bar

工作溫度 TS：40°C

公稱寬度 DN：300

公稱壓力 PN：10

DIN標準：EN1092-1/05 型號A

法蘭板材料：P250GH

GC管材：1.4571

GC管數量：54

尺寸：16.00 mm

GC管密封：硅膠密封

GC管浸入長度：1000 mm

未加熱長度：200 mm

流動插入件：流動迷宮

插入件數量：2

冷卻軌類型：封閉式

冷卻軌長度：100 mm

冷卻軌材質：不銹鋼

功率：160 kW（-10/+5%）

電壓：380 V

切換方式：交流（AC）

加熱等級數：6

編號：3

功率：35.5 kW（-10/+5%）

B級編號：3

B級功率：17.7 kW（-10/+5%）

熱電偶口袋數：1個

防護等級：IP54

接線箱尺寸：600 x 600 x 210 mm，鍍鋼漆面

溫度限制器：Jumo heattherm +50°C.. +300°C（連接于一級）

流管信息：

法蘭板公稱寬度 DN：300

法蘭板公稱壓力 PN：10

法蘭板DIN：EN1092-1/11

法蘭板材質：鋼

流動管材質：鋼

外殼直徑：323 mm

外殼長度：1308 mm

表面：內部未處理，外部未處理面打 Ground

結構：垂直安裝

保溫：由客戶執行

基座：腳板

總長度：1900 mm

連接數量：2

連接公稱寬度 DN：100

連接公稱壓力 PN：16

連接材料：鋼

連接法蘭DIN：EN1092-1/11

排氣方式：1英寸套筒

排氣孔：無

Article number:D03-00054

Inspection pressure:2.9 bar

Approval directive:PED 2014/68/EU

Material number flange plate/heater:3.1 EN 10204

Approval by: :GC-heat

Explosion proof:no

Surface load:3.70 W/cm2

Approx. total length GC-flange:1340 mm

φ bounding circle:292 mm

For heating of:Emulsion

Silicone free:no

Operating pressure PS:2 bar

Operating temperature TS:40°C

Nominal width DN:300

Nominal pressure PN:10

DIN:EN1092-1/05 Shape A

Material flange plate:P250GH

Material GC-tube:1.4571

Number of GC tube:54

Dimension:16.00 mm

Sealing GC-tube:Silicone sealed

Immersion length GC-tube:1000 mm

Unheated length:200 mm

Flow inserts:flow labyrinth

Number of inserts:2

Type of cooling track:closed

Length cooling track:100 mm

Material cooling track:Stainless steel

Power:160 kW (-10/+5%)

Voltage:380 V

Switching:AC 1 alternating current

Number of heating levels:6

Level A number:3

Level A power:35.5 kW (-10/+ 5%)

Level B number:3

Level B power:17.7 kW (-10/+5%)

Number thermocouple pocket:1 piece

Protection type:IP54

Dimension connection box:600 x 600 x 210 mm, plated steel painted

Temperature limiter:Jumo heattherm + 50°C.. + 300°C (attached to level 1)

Information of the flow pipe:

Flange plate nominal width DN:300

Flange plate nominal pressure PN:10

Flange plate DIN:EN1092-1/11

Flange plate material:Steel

Material flow pipe:Steel

Diameter housing:323 mm

Length housing:1308 mm

Surface:Raw internal, externally grounded on untreated surface

Execution: :Vertical

Heat insulation:Executed by the customer

Base:Foot plate(s)

Approx. total length:1900 mm

Number of connection(s):2

Connection nominal width DN:100

Connection nominal pressure PN:16

Connection material:Steel

Connection flange DIN:EN1092-1/11

Deflation:1"-sleeve

Air vent:Without
