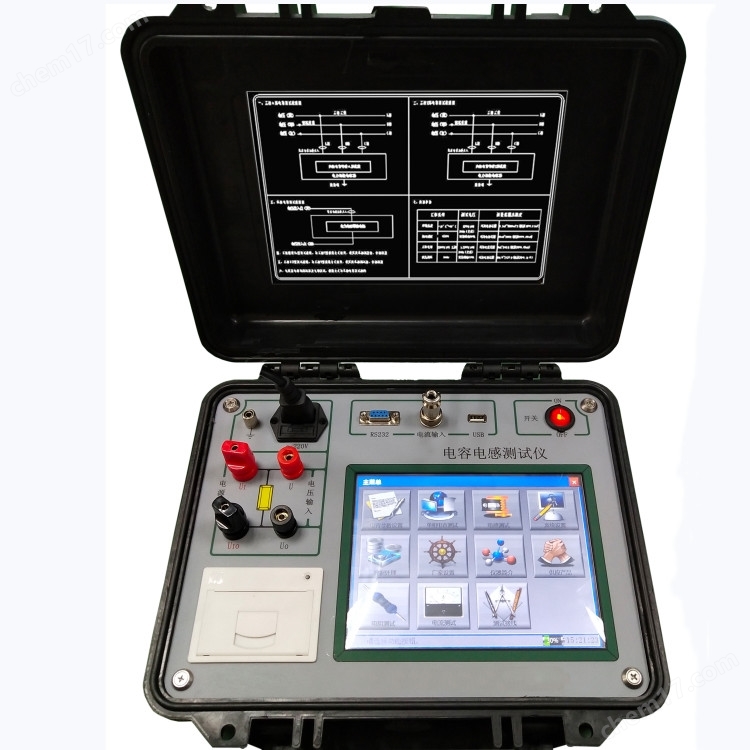

ME500單相電容電感測試儀

一、產品概述

無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊螅@就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。

針對現場的實際情況，我公司經過攻關，最終研制出這種利用新試驗方法進行測量的儀器。ME500單相電容電感測試儀可以在不拆線的狀態下，采用了先進的測量原理與四端測量技術，測量成組并聯電容器的單個電容器，可以精確測量、測試重復性能好；符合SJ-255-10300電容測量儀國家標準。同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。

二、功能特點

l  本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用。

l  測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；

l  儀器采用8.0 英寸 800×600 圖形點陣 K600+ 內核 65K 色DGUS屏， 觸控操作，白天夜間均能清晰觀察，中文菜單提示，操作簡便。

l  儀器內置大容量非易失性存儲器：可存儲200組測量數據。

儀器配有U盤接口，可存儲任意組測量數據（受U盤容量限制） 。

l  儀器內置高精度實時時鐘功能：可進行日期及時間校準。

l  儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。

l  儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

三、技術指標

1、測試電壓：       交流 25V±10%，50Hz

交流 1.25V±10%，50Hz    25VA

2、測量范圍及精度:

可測電容范圍: 0.1uF～6800uF ±（讀數1%+0.01uF）

可測電感范圍: 50uH～20H ±(讀數3%+0.01mH)

可測電流范圍: 5mA～20A±(讀數3%+0.1mA)

可測電阻范圍: 50mΩ～20kΩ±(讀數3%+1mΩ)

3、外形尺寸：   320×260×135（mm）

4、儀器重量：   4.8Kg (不包括測試線)
