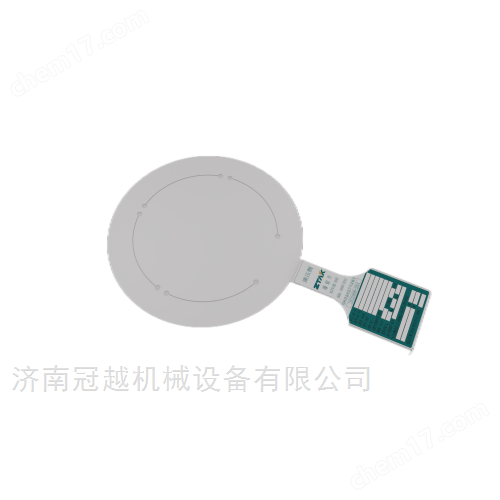

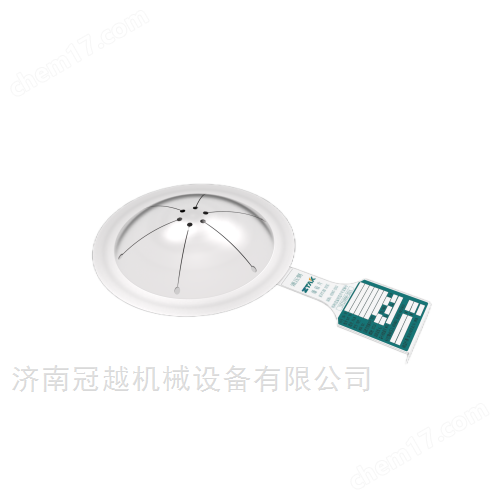

大口徑爆破片

爆破片的結構比較簡單。它的主零件是一塊很薄的金屬板，用一副特殊的管法蘭（夾持器）夾持著裝入容器的引出短管中，也有把膜片直接與密封墊片一起放入接管法蘭的。容器在正常運行時，爆破片雖可能有較大的變形，但它能保持嚴密不漏。當容器壓力到達一定值時，膜片即斷裂排泄介質，避免容器因壓力過高而發生危險。

爆破片的設計爆破壓力選擇與工作壓力和爆破片形式有關系，對壓力波動幅度較大的容器，設計破裂壓力要相應大些。但在任何情況下，爆破片的爆破壓力都不得大于容器設計壓力。

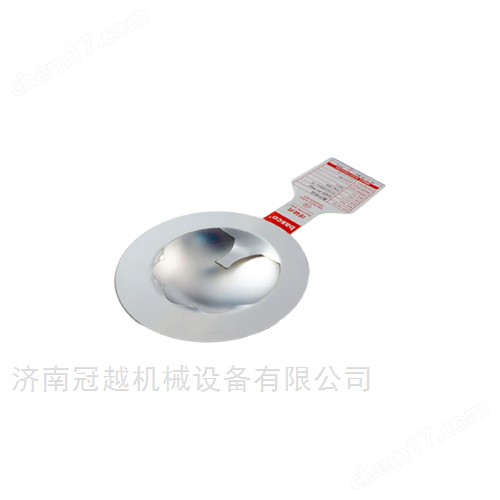

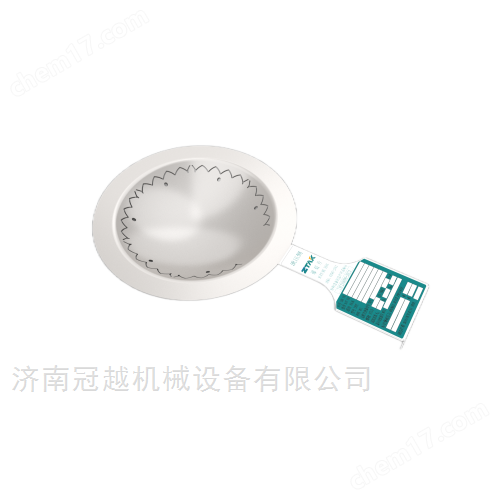

大口徑爆破片

爆破片裝置屬于一次性作用式的安全防護裝置（亦稱非自復位式的安全防護裝置)。當爆破片爆破時，系統或容器就需要馬上停車更換，否則系統內的壓力和介質將不停地外泄。不同于安全閥能夠在卸掉系統泄壓后還能自動復位。

爆破片安全裝置的人口側可能會有物料粘結或固體沉淀的情況下，選擇的爆破片類型應與這種工況條件相適應。

    爆破片安全裝置離承壓設備本體的距離不過8倍管徑；爆破片安全裝置泄放管道長度不過5倍管徑；爆破片安全裝置上、下游接管的公稱直徑不小于爆破片安全裝置的泄放口公稱直徑。

爆破片選型時注意事項：

    爆破片安全裝置在泄壓系統的設置不滿足要求或由于爆破片安全裝置及其上、下游配置若干管道和配件時，可能會形成較大的流體阻力，這時可以用分析總的系統流通阻力，即考慮爆破片安全裝置、管路和包括承壓設備上的出口接管、彎頭、三通、變徑段和閥門等元件的流體阻力來確定泄放量。泄放量的計算采用可接受的工程實踐方法進行，結果應乘以不大于0.9的系數進行修正 。

爆破片安全裝置的安裝位置及管路設置在系統中的安裝位置

（1）爆破片安全裝置應設置在承壓設各的本體或附屬管道上，且應便于安裝、檢查及更換。

（2）爆破片安全裝置應設置在靠近承壓設各壓力源的位置。若用于氣體介質，應設置在氣體空間（包括液體上方的氣相空間)或與該空間相連通的管線上；若用于液體介質，應設置在正常液面以下。

（4）當壓力由外界傳人承壓設各，且能得到可靠控制時，爆破片安全裝置應直接安裝在承壓設各或進口管道上。
