億諾電氣 護層環流在線監測 0.1A高精度監測
參考價 | ¥ 3200 |
訂貨量 | ≥1套 |
- 公司名稱 山東億諾電氣科技有限公司
- 品牌 其他品牌
- 型號
- 產地 山東淄博
- 廠商性質 生產廠家
- 更新時間 2025/8/8 17:14:06
- 訪問次數 16
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 環保,化工,地礦,道路/軌道/船舶,電氣 |
---|
一、系統概述
高壓電纜金屬護層上的接地線為保護接地,其作用是將其電纜接頭外屏蔽層上的高感應電壓和電纜接頭故障時產生的漏電流通過接地線再經接地系統導入大地,從而保證設備和工作人員的人身安全。如電纜發生故障時,將導致漏電流增大,此時接地線上電流將同時增大。如不及時處理,將會對電纜的長期壽命和短時運行安全造成極大的影響。因此,對電纜護層電流的監測顯得尤為重要。
億諾電氣 護層環流在線監測 0.1A高精度監測 通過在在電纜護層接地線上安裝一套接地電流采集裝置,可有效監測接地電流泄漏狀況,通過安裝于監控中心的接地電流采集主站,做到對電纜接地電流的實時監控;一旦電纜發生故障,導致接地漏電電流增大,系統會馬上發出報警,提示相關人員對電纜故障進行及時處理,大大提高了電纜運行的安全性。

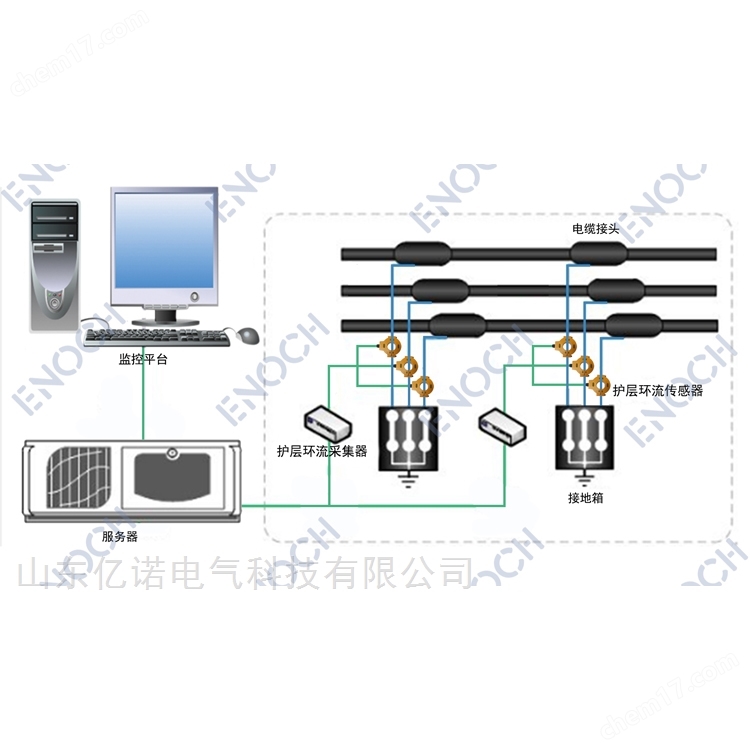

二、系統結構
億諾電氣 護層環流在線監測 0.1A高精度監測 主要由以下兩部分組成:

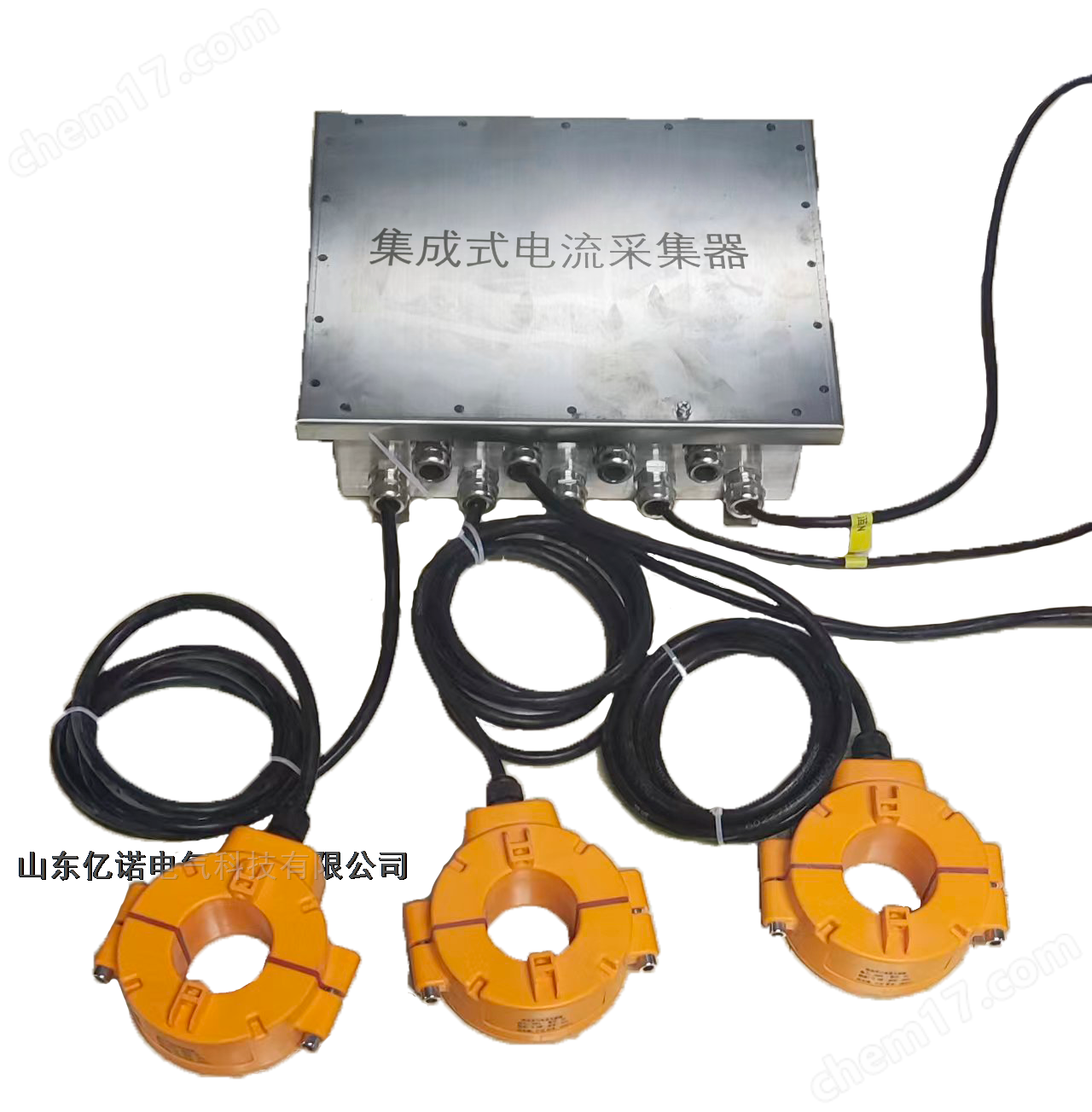

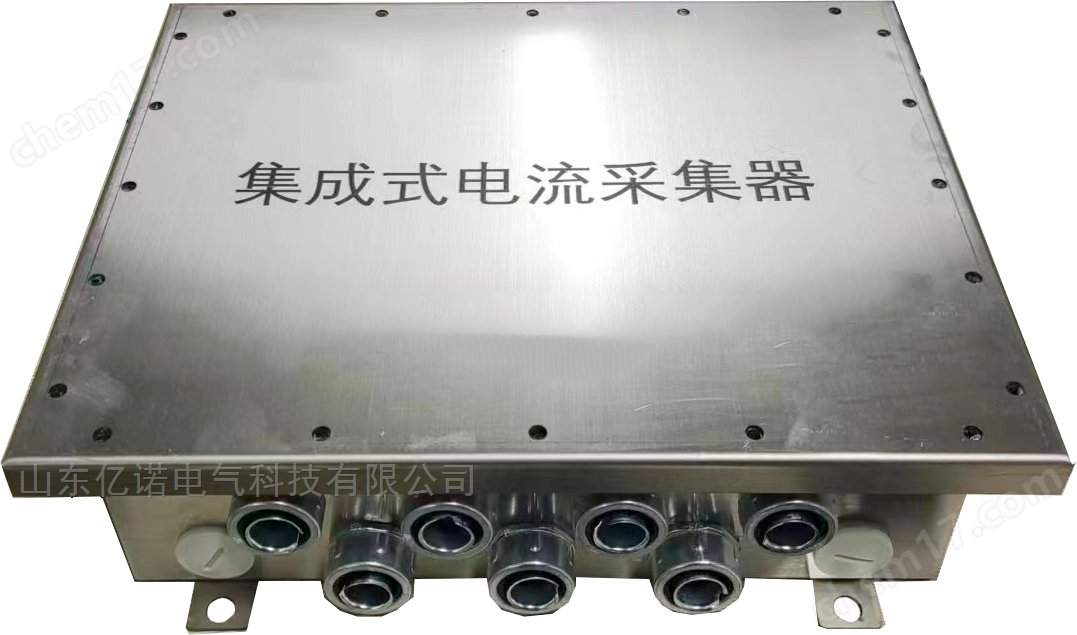

采集裝置:主要實現接地電流感應、采集及編碼,并且把采集的數據通過通信鏈路傳回上位軟件。采集器的供電方式可以利用隧道照明或者感應取電方式。
通信鏈路:主要用于連接采集裝置與上位系統,通信鏈路可選用工業485總線、工業現場以太網總線及GPRS無線網絡的方式實現。
三、功能要求
1、對電力電纜的接地電流進行實時監測,可及早發現電纜接地電流異常,對電纜故障做出處理措施;
2、護層電流采集裝置具備以太網口、RS485兩種接口;
3、護層電流采集裝置具備擴展功能:增加三路護層電流;
4、前端設備除電流互感器外,整體安裝在管廊內部的采集裝置內,具備較高的防護等級,適應管廊內潮濕的環境;
5、向第三方集中監控平臺提供護層電流數據,可提供軟件或硬件底層接口,與綜合管理平臺無縫融合。
