MKY-EST111 數字電荷儀

1、測量范圍：±10pC ～±20μC,   (±1×10-11～±2×10-5 )C。

2、顯　　 示：3 1/2 位發光數碼管顯示，可以顯示電荷的正負極性。負極性顯示“－”號。

3、準 確 度：±　(0.5% 讀數 + 2 數位)。

4、電　　源：220V, 50HZ 交流電, 耗電約 3W。

5、使用環境：-10℃～45℃ ,80% RH。

6、尺　　寸：220 mm x 230 mm x 70 mm。

7、質　　量：約　2kg。

按照國家標準GB12014-89《防靜電工作服》將工作服放入滾筒擦機摩擦內使其帶電，把帶靜電后的工作服投入法拉第筒內，從EST111型數字電荷儀上讀出電荷量值。復零后可進行下一次測量。若是測量紡織品的帶電電荷量，可按照國家標準GB/T 12703-91《紡織品靜電性能測試方法》進行。

測量粉體的帶電電荷量時,可根據被測粉體的多少制作不同形狀和不同規格的法拉第筒。粉體帶電的方式可以是摩擦帶電或在電場中荷電。如測量粉塵在電場中的荷電。也可以讓粉體從滑槽中滑下帶電。

當帶有靜電的靜電非導體與接地金屬體接近時會發生火花放電。用EST111 型數字電荷儀能精確地測量出放電電量。

讓金屬體帶上靜電(電壓為V)后用法拉第筒和電荷量儀測出金屬球的帶電電荷量Ｑ，由公式Ｃ＝Ｑ/Ｖ　計算出電容量。

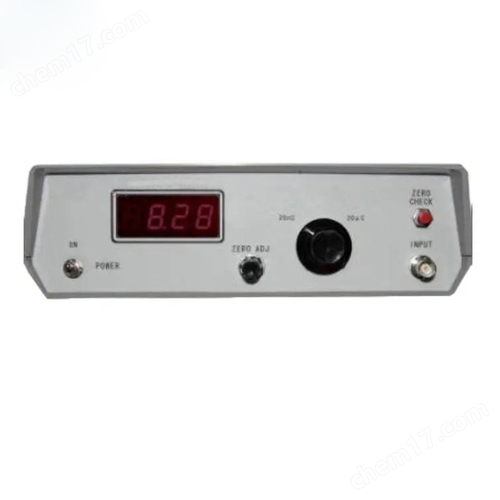

１，電源開關(POWER ON)。把這開關向上撥至 ON 位置，儀器接通電源，同時數碼管顯示數字。

２，量程開關。共4個量程： 20nC; 200nC; 2μC; 20μC。可根據被測物體帶電電量的多少選擇合適的量程。若事先不能估計被測物體帶電電量的多少，應把量程開關撥至*..大量程(20μC)，以免過電壓燒壞儀器內部靜電計放大器。若讀數很小或讀數為零，可逐漸換用較小的量程。通常測量工作服的帶電電量用２μＣ檔。

３，顯示結果。顯示結果由四位數字組成，高位只顯示“１”或不顯示。最大顯示值為“１９９９”或“－１９９９”。過量程顯示“１”，后面三位數字不顯示。

４，輸入端（INPUT）。此端為儀器的輸入端，應與法拉第筒相連。儀器芯線與法拉第筒內筒相連，儀器地（屏蔽線）與法拉第筒外筒相連。

５，調零旋鈕(ZERO)與清零開關（ZERO CHECK）。測量之前應調好零位。將清零開關按下清零，當量程處在20nC或更低量程時有時清零開關復位后，顯示不為零， 這是由于開關的接觸起電造成的而不是清零開關的問題。為了使讀數準確，可再細調調零旋鈕使得顯示值為“０００”即可?；驈臏y量結果中減去開始的讀數（記住，應該記下讀數的正負）。

１，接通電源：把電源開關撥至 ON 位置，儀器接通電源，同時數碼發管顯示。

２，選擇量程：根據被測物體帶電電量的多少選擇合適的量程。若事先不能估計被測物體帶電電量的多少，應把量程開關撥至最大量程(20μC)，　以免過電壓燒壞儀器內部靜電計放大器。若讀數很小或讀數為零，可逐漸換用較小的量程。

３，調整零點：將清零開關（ZERO CHECK）按住不松手，同時仔細調節調零旋鈕(ZERO)，使得顯示值為“０００”即可。

４，測　量：清零后便可測量，在測量過程中若顯示為“１”，此時應清零，換用較大的量程，以免過高電壓燃壞儀器。

注意！若顯示為“１”，此時應清零，換用較大的量程，以免過高電壓燃壞儀器！
