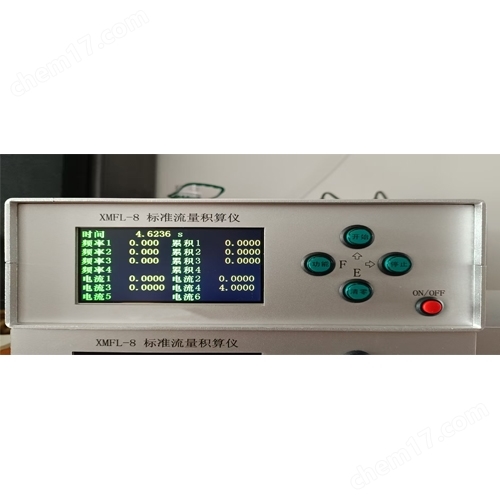

MKY-XMFL-8 標準流量積算儀

一、概述

XMFL-８標準流量積算儀是一種高精度測量時間、脈沖信號、電流信號的智能化儀器。用于對輸出脈沖的流量信號（如渦輪、渦街、旋進漩渦、羅茨、橢圓齒輪、電磁、質量等流量計）和輸出４－２０MA電流的流量信號及同步時間進行測量和累積。它既可以測量輸入脈沖信號的頻率（分辨到０·００１ＨＺ，這一點大大有利于低頻流量脈沖信號的測量）、瞬時流量（分辨到０·００１個單位），又可測量輸入脈沖信號的累積脈沖個數(累積脈沖可以分辯到0.001HZ，非常有利于低頻流量脈沖信號的測量）、累積量（體積及重量）及時間。本儀器采用了*的雙時間脈沖插值法技術，可大大減少標定時間、增大流量標定裝置流量標定范圍、減小流量標定裝置體積。該儀器可作為標準流量測量及累積儀表廣泛用于各種輸出脈沖信號的流量計量場合，是新一代高精度、高分辨率的智能化流量計量?jī)x器。

?可廣泛用于

（1）音速噴嘴氣流量標準裝置、

（2）靜態（動態）質量法水流量標準裝置、

（3）靜態（動態）容積法水流量標準裝置、

（4）鐘罩式氣體流量標準裝置、

（5）ＰＶＴｔ法氣體流量標準裝置、

（6）標準體積管流量標準裝置、

（7）微型體積管流量標準裝置、

（8）標準表法等各種需要測時測頻的流量標準裝置；

（9）流量?jī)x表生產廠家。由于其既能測量時間及脈沖流量信號，又能測量多路４－２０MA電流信號（配備相應的變送器，可方便的測量溫度、壓力、流量、濕度等參數），且具有方便與計算機相連的ＲＳ２３２（ＲＳ４８５）接口，很容易組成計算機控制的流量檢定系統。是流量計量部門、流量?jī)x表生產廠家、微機化流量檢定系統的儀器。

二、功能及特點

１．彩色液晶顯示?？赏瑫r(shí)顯示時間、第1路脈沖信號頻率及累積脈沖數、第2路脈沖信號頻率及累積脈沖數、第3路脈沖信號頻率及累積脈沖數、第4路脈沖信號頻率及累積脈沖數、第1路瞬時電流、第1路平均電流或累積流量、第2路瞬時電流、第2路平均電流或累積流量、第3路瞬時電流、第3路平均電流或累積流量。　　

２. 采用了*的雙時間脈沖插值法技術頻率及累積脈沖分辨率最大為０．００１個單位（HZ）。

３．四路脈沖信號輸入，三路電流輸入，可同時工作。

４．為適應小型流量標準裝置需要，特推出以下全能型。一臺儀器，就可組成一套流量控制系統。

（1）外控輸入?？筛唠娖?、低電平、多個脈沖啟動和停止（時間及脈沖的累積、電流的平均）。

（2）4路(6路)脈沖輸入(雙時間脈沖插值法)。

（3）6路（3路）4~20mA電流輸入.可接被檢定表和多個變送器。

（4）4個電磁繼電器輸出。可控制閥門或電機（風機）。

（5）2路4~20mA電流輸出，可控制調節閥或變頻器。

（6）ＲＳ２３２或ＲＳ４８５接口。

５．計時計數的啟動、停止共有五種控制方式控制，清零通過前面板清零按鍵或通過微機控制。

（１）前面板控制。通過開始、停止、清零鍵直接控制。

（２）后面板控制。有外控開關觸點、外控電壓（適用于換向器等）及脈沖數量（鐘罩等）三種控制方式?？山邮論Q向器（或鐘罩等）光電信號，同步計量水（或氣或油）的重量、時間、被檢定表的的脈沖和電流。　

（３）微機通過ＲＳ２３２接口（或４８５接口）由軟件啟動、停止及清零計時計數。

６．可高電平或低電平雙向工作（可通過面板按鍵控制或通過ＲＳ２３２接口控制）。適合于一個換向器控制兩容器的稱重法（容積法）水（油）裝置。

７.可測量１－6路４－２０MA電流信號（選購件），并可測一段時間內（從開始到結束）電流的平均值或累積流量（有3%的小信號切除）。電流測量精度：引用誤差：優于0.01%或更高；相對誤差：優于0.02%或更高；相當于1~6臺5位半或6位半高精度數字萬用表。

８． ５位儀表系數設定，有一位小數位。系數及小數位設定方便。

９． 優于0.0003%高精度1000Hz頻率輸出（也可其它頻率）。

11．晶振頻率輸出口，方便檢定。采用優于3PPM高精度晶振，保證計時的準確性。晶振頻率8小時穩定度優于0.2PPM（千萬分之二）。如需要可提供中國計量科學研究院檢定證書或校準證書（晶振頻率和時間檢定，300元；晶振頻率8小時穩定度檢定，500元；信號頻率檢定；300元；4~20mA檢定，每點約80元）。晶振頻率檢定后，將檢定數據輸入儀器，可使時間測量精度大大提高，誤差優于1PPM，基本沒有的誤差。還可檢定時間、頻率、脈沖數、電流（這幾樣參數都有檢定接口）。

１2．輸入信號頻率：１－２００００ＨＺ，信號幅值：３－２０Ｖ?？傻皖l信號輸入（低于１ＨＺ，可低至０．03Hz或更低，選購件）?？沙皖l信號測量，低30分鐘一個脈沖（0.0005Hz）或更低。超低頻信號時，可選擇使用雙時間脈沖插值法，也可選擇使用脈沖邊沿法，脈沖的上升沿或下降沿啟動計時，到達脈沖個數時同一個邊沿（上升沿或下降沿）停止計時，這樣就可測量出過了數個整脈沖的時間，也就能準確的測量出信號頻率，這對超低頻特別有用

（１）大大減少（數倍）標定時間。

（２）大大增大（數倍）流量標定裝置流量標定范圍。

（３）大大減小（數倍）流量標定裝置體積。

16．多段線性化。具有多個儀表系數設置功能，能在不同的流量范圍內自動轉換儀表系數，可消除傳感器的非線性。（選購件）

17．定時或定量控制功能（選購件）?？深A(yù)設定時間或脈沖數（累積量），到時自動停止，并輸出控制信號?？刂菩盘?hào)觸點容量為：２２０Ｖ～，３Ａ?？煽刂茡Q向器或放水閥等。

18．控制信號輸出，可使多臺積算儀同步工作（開始及停止）。

19．頻率輸出。頻率范圍：０－２００００Hz，也可更高頻率。輸出頻率誤差優于0.02%。（選購件）

20．電流輸出。可輸出4~20mA電流（或0~24mA,0~20mA,0~5V）。分辨率為：1/65536; （選購件）

21．對標準表法檢定系統，５路脈沖輸入（4路脈沖雙時間脈沖插值法，1路AB兩路輸入的編碼器，也可1路普通脈沖信號），多路標準表組合檢定一被檢表，一臺表就可組成標準表法檢定系統。也可用鐘罩，一次檢定4臺表（煤氣表）。

22.對于需要攝像（照相）記錄流量計開始及停止信號的場合，可提供控制信號。即開始及結束時，提供繼電器觸點導通1秒，用于記錄流量計開始及停止的流量值。（選購件）

23.１２Ｖ或２4ＶＤＣ直流電壓輸出。

24.采用ＥＥＲＯＭ器件，保存輸入的流量系數等參數，確保斷電１０年不丟失?！?/p>

25.全部ＣＭＯＳ器件，功耗低，抗干擾能力強，可靠性高。　　　　　　

26.可根據用戶要求研制各種智能化儀器儀表和微機流量檢定系統（軟件和硬件）XMM2109流量基標準裝置/流量積算儀檢定儀

1.輸入信號

（1）外控輸入。可高電平、低電平、多個脈沖（用于鐘罩、體積管等）啟動和停止（時間及脈沖的累積、電流的平均）。

（2）時間。分辨率：0.1毫秒。測量不確定度：0.0003%。

（2）2路脈沖輸入(雙時間脈沖插值法)。頻率分辨率：0.001Hz,測量不確定度：0.02%。

（3）3路4~20mA電流輸入。電流分辨率：0.0001mA, 測量不確定度：0.02%FS。

（4）晶振輸入.用于檢定晶振頻率。

2.輸出信號

（5）外控輸出。用于流量積算儀的時間。外控輸出接被檢定流量積算儀的輸入。本機開始，被檢定流量積算儀同步開始，本機停止檢定，被檢定流量積算儀同步停止。

（6）3路4~20mA電流輸出。不確定度：0.02%FS。

（7）頻率輸出?？奢敵?~20000Hz信號。TTL電平，不確定度：0.01%

（8）脈沖個數輸出?？梢赃x擇不同頻率，輸出固定個數的脈沖（數量可設定）。用于檢定流量積算儀等。

頻率：10Hz、100H、500H、1000H、5000Hz.

脈沖個數，可設定，誤差為0.

（9）晶振頻率輸出。用于本機測時所用晶振頻率的檢定。

（10）5V/12V輸出?？山o光電傳感器等提供電源.

（11）ＲＳ２３２或ＲＳ４８５接口。

三、分辨率

１．瞬時量

（１）瞬時量<１００，分辨率為千分之一（即０．００１）個單位。對脈沖為０．００１ＨＺ。

（２）１００￡瞬時量<１０００，分辨率為百分之一（即０．０１）個單位。對脈沖為０．０１ＨＺ。

（３）１０００￡瞬時量<１００００，分辨率為十分之一（即０．１）個單位。對脈沖為０．１ＨＺ。

（４）瞬時量3１００００，分辨率為１個單位。對脈沖為１ＨＺ。

２．累積量

（１）累積量<１０，分辨率為萬分之一（即０．０００１）個單位。對時間為０．１毫秒。

（２）１０￡累積量<１００００，分辨率為千分之一（即０．００１）個單位。對時間為１毫秒。

（３）累積量3１００００，分辨率為百分之一（即０．０１）個單位。對時間為１０毫秒。

３．雙時間法時脈沖數

（１）脈沖數<１０，分辨率為萬分之一（即０．０００１）個脈沖。

（２）１０￡脈沖數<１００００，分辨率為千分之一（即０．００１）個脈沖。

（３）脈沖數3１００００，分辨率為百分之一（即０．０１）個脈沖。

４．當流量系數為１時，累積量分辨率為１，此時累積量為脈沖數。

四、接線　　　　　　　　　　　　　

　　儀器后面板共有32個接線端子，分別為ＲＳ２３２通訊接口、外控接口、脈沖信號１輸入接口、脈沖信號２輸入接口、脈沖信號3輸入接口、脈沖信號4輸入接口、４－２０ＭＡ電流輸入口（選購件）、控制輸出接口（選購件）、電源、晶振頻率輸出口。

１． ＲＳ２３２或ＲＳ４８５接口

外形是USB方型接口，但內部電路是ＲＳ２３２或ＲＳ４８５接口，請使用隨機配套的ＲＳ２３２或ＲＳ４８５接口線。

ＲＳ２３２接口：ＵＳＢ－Ｐ２接９芯ＲＳ２３２接口Ｐ３；ＵＳＢ－Ｐ３接９芯ＲＳ２３２接口Ｐ２；ＵＳＢ－Ｐ４接９芯Ｒｓ２３２接口Ｐ５．

ＲＳ４８５接口：ＵＳＢ－Ｐ２接ＲＳ４８５Ａ（＋）;ＵＳＢ－Ｐ３接ＲＳ４８５Ｂ（－）。

２．外控輸入接口

Ｐ4：＋５Ｖ（或＋１２Ｖ），板上跳線選擇。

Ｐ5：外部控制信號。電平幅值為３－１２Ｖ。輸入。如

（一）工作狀態　　　　　　　　　
正常開機，就進入了工作狀態。
按功能鍵，進入?yún)?shù)設定狀態。
按開始／↑鍵，累積開始鍵。按此鍵，流量和時間同時開始累積。　
按停止／→鍵，累積停止鍵。按此鍵，流量和時間同時停止累積。
按清零／Ｅ鍵，累積清零鍵。按此鍵，累積量和時間同時清零。
有四種控制方式可以控制流量和時間的累積。分別為前面板按鍵控制及后面板控制端子通斷、電平、脈沖三種控制方式。
１．面板控制方式
按前面板的開始鍵，流量和時間的累積開始。按前面板的停止鍵，流量和時間的累積停止。
２．通斷控制方式
（１）功能1為“1”（高電平）時，當后面板外控輸入端與（5Ｖ或12V）相連時，流量和時間的累積開始。斷開時，流量和時間的累積停止。
（２）功能1為“0”（低電平）時，當后面板外控輸入端與（5Ｖ或12V）斷開時，流量和時間的累積開始。相連時，流量和時間的累積停止。
（3）用通斷控制方式時，請?jiān)谕饪剌斎攵伺c地間并入一1~5k的電阻。
３．電平控制方式
　　 功能1可選擇為高電平或低電平開始和停止累積。選擇１為高電平控制開始累積，即后面板外控輸入端為高電平時開始累積，低電平停止累積。選擇0為低電平控制開始累積，即后面外控輸入端為低電平時開始累積，高電平停止累積。高電平為３－１２ＶＤＣ，低電平要小于０·５ＶＤＣ。
４·定量控制方式
（１）定量控制方式１。按面板“開始”鍵開始計時計數，并輸出兩個控制信號（一個為電磁繼電器觸點，容量為２２０Ｖ～，２Ａ。另一個為電壓信號。下同。繼電器觸點閉合，電壓信號由０Ｖ變?yōu)椋担郑５皆O(shè)定量（累積量或時間）時，積算儀自動停止計時計數，并使繼電器觸點釋放，電壓信號由５Ｖ變?yōu)椋埃帧?br style="color: rgb(94, 94, 94); font-family: Arial, 宋體; font-size: 12px; background-color: rgb(255, 255, 255);"/>（２）定量控制方式２。按面板“開始”鍵，積算儀自動輸出兩個控制信號（使繼電器觸點閉合，電壓信號由０Ｖ變?yōu)椋担郑．?dāng)外控信號變?yōu)楦唠娖剑ǜ哂冢常郑r(shí)，開始計時計數。到設定量（累積量或時間）時，繼電器觸點釋放，電壓信號由５Ｖ變?yōu)椋埃?。?dāng)外控信號變?yōu)榈碗娖剑ǖ陀冢?。５Ｖ停止?jì)時計數），停止計時計數。
（３）定量控制方式３。當外控信號變?yōu)楦唠娖剑ǜ哂冢常郑?，開始計時計數。并自動輸出兩個控制信號（使繼電器觸點閉合，電壓信號由０Ｖ變?yōu)椋担郑?。到設定量（累積量或時間）時，繼電器觸點釋放，電壓信號由５Ｖ變?yōu)椋埃?。該方式不需面板操作?br style="color: rgb(94, 94, 94); font-family: Arial, 宋體; font-size: 12px; background-color: rgb(255, 255, 255);"/>５．脈沖控制方式（用于鐘罩式氣體流量標準裝置、標準體積管流量標準裝置等）
　　該控制方式由通過后面板控制端４芯航空插座的２腳的脈沖數來決定累積的開始和停止。脈沖數量為２－５個。第１個脈沖的上升沿（或下降沿）開始累積，第２－５個脈沖（根據所設定數量）的上升沿（或下降沿）停止累積。在每次停止累積后，都要通過按前面板的清零鍵清零，才能再一次開始累積。脈沖的高電平為３－１２ＶＤＣ，低電平要小于０·５ＶＤＣ。
此方式可用于兩個脈沖時間間隔的測量。需注意的是，開始累積和停止累積必須用同一種方式。無論哪種方式，清零都必須用前面板的清零／Ｅ鍵（通過RS-232除外）。
（二）參數設定　　
 在參數設定時,如一段時間沒有按鍵操作，將自動進入工作狀態。
　?。薄すδ埽睘楣ぷ鞣绞竭x擇。有三種方式可供選擇，分別為電平控制方式、定量控制方式、脈沖數量控制方式。按開始／↑鍵，改反向顯示位的值，其值在０—９之間循環，選擇好后，按清零／Ｅ鍵確認。（出廠時為1）。
（１）０和１為電平控制方式。１為高電平控制開始及停止累積，即高電平時開始累積，低電平停止累積，０則相反。這特別適合于一個換向器控制兩容器的稱重法（容積法）水（油）裝置。在這種控制方式下，也可用儀器前面板的開始／↑鍵開始累積，而用停止／→鍵停止累積。清零／Ｅ鍵清零累積量。
　　一個換向器控制兩容器時的快捷控制方式。按“功能”鍵，再按“清零／Ｅ”鍵，將在高、低電平控制方式間切換。
（２）８為定量控制方式。在此方式，到定量時不必清零，可連續多次累積（定量控制）。此方式可用于標準容器檢定（ＪＪＧ１６４－２０００檢定規程）。
（３）９為定量控制方式。在此方式，到定量時必須清零，才可下一次定量控制。
（４）２－５為脈沖數量控制方式。在這種控制方式下，也可用儀器前面板的開始／↑鍵開始累積，而用停止／→鍵停止累積。清零／Ｅ鍵清零累積量。
２·功能２為確定  動作時的脈沖電平的的高低。如脈沖為上升沿（低電平變?yōu)楦唠娖剑r(shí)開始計時計數，則在輸入低電平時，按“確認”鍵。如脈沖為下降沿（高電平變?yōu)榈碗娖剑r(shí)開始計時計數，則在輸入高電平時，按“確認”鍵。該功能僅對用脈沖控制開始和停止計時計數（如鐘罩等）時有效。第一次使用脈沖控制時，要進行該功能的操作，以后使用就不必進行該功能的操作了。例如鐘罩，用擋光板通過光電頭的次數啟動停止計時計數，在擋光板不擋光電頭時，按“確認”鍵。
３·功能３為第１路脈沖信號的流量系數。在功能3時，按開始／↑鍵，改閃爍位的值，其值在０—９，０．—９．之間循環。按停止／→鍵，改變反向顯示位，其在８位數字間循環。需注意的是，系數只能有一位帶小數點。數據修改好后，按清零／Ｅ鍵確認。（出廠時為1）。
４·功能４為第２路脈沖信號的流量系數。使用方法同功能3。（出廠時為1）。
5·功能5為第3路脈沖信號的流量系數。使用方法同功能3。（出廠時為1）。
6·功能6為第4路脈沖信號的流量系數。使用方法同功能3。（出廠時為1）。
7·功能7為是否使用雙時間脈沖插值法選擇。1-使用；0-不使用。從左到右分別為第1路到第4路。（出廠時為1111）。注意：使用啟停法時，建議不要用雙時間脈沖插值法。因?yàn)榱髁客Ｖ箾]有脈沖，檢測不到相應的脈沖沿，累積脈沖不能停止。
8·功能8為定量控制方式選擇。１－３為時間控制，４－６為累積量控制。分別對應于定量控制方式１－３。
9·功能9為定量控制方式的累計量或時間。（出廠時為30）。
10·功能10為電流信號顯示及通訊方式。0-顯示瞬時電流和平均電流，通訊數據為瞬時電流和平均電流。1-顯示瞬時電流和累積量，通訊數據為瞬時電流和累積量（出廠時為0）。
11·４－２０mＡ電流路數選擇。按開始／↑鍵改變數，按清零／Ｅ鍵確認。路數最多為6路。（出廠時為1路）。0-不測量電流；1-1路電流；2-2路電流；3-3路電流；4-4路電流；5-5路電流；6-6路電流；7—只測量第1路電流；8—只測量第2路電流；9—只測量第3路電流；10—只測量第4路電流；11—只測量第5路電流；12—只測量第6路電流；
12. 功能12為第1路電流4mA對應流量（流量為小時單位，如m3/h,L/h,kg/h等）。
13. 功能13為第1路電流20mA對應流量（流量為小時單位，如m3/h,L/h,kg/h等）?！?br style="color: rgb(94, 94, 94); font-family: Arial, 宋體; font-size: 12px; background-color: rgb(255, 255, 255);"/>14. 功能14為第2路為電流20mA對應流量（流量為小時單位，如m3/h,L/h,kg/h等）。
15. 功能15為第3路為電流20mA對應流量（流量為小時單位，如m3/h,L/h,kg/h等）。
16·功能16為本機地址和通訊方式。共4位。第1、2位為地址。第3位不用。第4位為通訊方式，1-MODBUS，其它-本儀器自定義通訊方式。不建議使用MODBUS。
17·功能17為通訊波特率。出廠設定為9600。
18·功能18為晶振頻率。檢定后，將檢定頻率輸入，可使時間測量誤差基本為零。以下功能，開機時按著“開始／↑”鍵才能進入（正常開機不能進入）。在電流（4-20mA）標定前，必須先要對4-20mA電流進行校準。功能11中要設定電流路數。
19·功能19為第１路電流４mＡ校準。將標準的４mＡ標準電流信號接入第１路，按“清零／Ｅ”鍵可完成第１路電流４mＡ校準。此時應顯示４·００００。
20·功能20為第１路電流18mＡ校準。將標準的18mＡ標準電流信號接入第１路，按“清零／Ｅ”鍵可完成第１路電流18mＡ校準。此時應顯示18·００００。此時，方可對4-20mA電流進行標定。
21·功能21為第２路電流４mＡ校準。同功能１８。
22·功能22為第２路電流18mＡ校準。同功能１９。
23·功能23為第3路電流４mA校準。同功能１８。
24·功能24為第3路電流18mＡ校準。同功能１９。
25·第4電流４mＡ校準。同功能１7。
24·第4電流18mＡ校準。同功能１8。
25·第5電流４mＡ校準。同功能１7。
26·第5電流18mＡ校準。同功能１8。
27·第6電流４mＡ校準。同功能１7。
28·第6電流18mＡ校準。同功能１8。
（三）測量４－２０mＡ電流（選購件）
（四）檢定
１．晶振檢定。由于時間的測量是利用標準晶振分頻后的脈沖累積得到，因此，要檢定時間只要檢定晶振頻率即可。晶振頻率（或晶振分頻后的頻率）可從后面板的晶振頻率輸出接口取出，其輸出電平是標準ＴＴＬ電平。
２．時間檢定。通過外控信號（高電平）同步控制標準時間儀器和積算儀，就可以對時間進行檢定。如可檢定10秒、30秒、60秒、120秒、300秒、600秒等。
3．信號頻率檢定。
4．在電流（4-20mA）標定前，必須先要對4-20mA電流進行校準，見功能12-17。

（五）雙時間法使用說明
使用雙時間法時，流量信號的儀表系數必須設定為１。
（五）電流測量使用說明
 開始累積之前或累積過程中，顯示電流為瞬時值。停止累積后，顯示電流為這一段過程的平均電流。要清零累積，才能重新開始顯示瞬時電流。
（六）稱重法或容積法使用換向器時，根據換向器光電傳感器擋光情況，進行如下設定；
1. 換向器光電傳感器不擋光時為低電平，擋光時為高電平時。如擋光時為工作狀態，功能1參數設為1（出廠設定）。如不擋光時為工作狀態，功能1參數設為0。
2. 換向器光電傳感器不擋光時為高電平，擋光時為低電平時。如擋光時為工作狀態時，功能1參數設為0。如不擋光時為工作狀態時，功能1參數設為1。
3. 當換向器換向時，無論從工作狀態轉換為非工作狀態，還是從非工作狀態轉換為工作狀態，換向器擋光板通過光電傳感器而不停在光電傳感器凹型槽中。功能1參數設為2（2次擋光）。功能2在不擋光時，按確認鍵（儀器讀取不擋光時電平）。
(七)測量換向器換向時間說明
1.換向器光電轉換開關不擋光時為低電平，擋光時為高電平。此時積算儀功能1改為1。這樣擋光時開始計時，不擋光時停止計時。根據換向器行程，擋光板在換向器行程兩端各開一孔，保證換向器在擋光板兩端時不計時，在擋光板中間位置計時。這樣換向器動作時，就會測量換向時間。正向動作時，測量正向時間。反向動作時，測量反向時間。
2.換向器光電轉換開關不擋光時為高電平，擋光時為低電平。此時積算儀功能1改為0。這樣擋光時開始計時，不擋光時停止計時。根據換向器行程，擋光板在換向器行程開一長孔，保證換向器在動作過程中擋光板不擋光，兩端擋光。這樣換向器動作時，就會測量換向器動作時的換向時間。正向動作時，測量正向時間。反向動作時，測量反向時間。
（八）多臺儀器同步工作方法：
1.軟件或鍵盤方式啟動、停止計時計數。此時要有一儀器為主機，其它儀器為從機。主機外控航空插座的3針接所有從機外控航空插座的2針。這樣無論用軟件或用鍵盤啟動、停止計時計數時，只需操作主機即可，但清零時要每臺儀器單獨清零。軟件使用方法如下：給主機送01，啟動所有儀器計時計數。給主機送02，停止所有儀器計時計數。要清零當前累積數，需給各臺儀器送03.
2.外部控制信號方式啟動、停止計時計數。所有儀器外控航空插座的2針要一起連接到外控信號上。由外控信號同步多臺儀器的啟動、停止計時計數。清零時要每臺儀器單獨清零。
（九）接地說明
XMFL-7標準流量積算儀出廠時，脈沖的地、電流的地、儀器機殼、交流220~的接地腳是連在一起的。如特別場合需要，可自行修改接地方式。
打開儀器上蓋，靠近儀器后板的右邊（從儀器前面看，靠近通訊接口），電路板上有3組排針，分別為排針1、排針2、排針3（從右算起）。
排針1短路：電流地與機殼連接在一起。
排針2短路：脈沖地與機殼連接在一起。
排針3短路：脈沖地與電流地連接在一起。
短路任何兩個，三個地都連在一起。
如不想與機殼連，排針1、排針2都不能短路。
如不想脈沖地與電流地連接在一起，排針3不能短路。
　　　　　　　　　　
六、通訊　
通訊波特率：９６００
開始位：１位    數據位：８位    奇偶校驗位：無    停止位：１位　
要想通過ＲＳ２３２（RS485）接口啟動計時計數、停止計時計數、清零計時計數、讀取計時計數值，只要通過ＲＳ２３２（RS485）接口傳送1個字節數據即可，分別為本機地址、本機地址+1、本機地址+2、本機地址+3。(出廠為1、2、3、4，均為16進制)。
如要通過RS232（RS485）接口改變工作方式（功能1的值），發送“本機地址+4及工作方式（0~9）（ASCII碼）兩個字節”。如： 0x05 0x31。
發送“本機地址+5及四個字節，定量值。第1字節為定量控制方式選擇（8或9），后3個字節為定量值。為3字節整數，高字節在前。后4個字節為ASCII嗎。
如：0x06 0x38 0x30 0x33 0x30。
發送“本機地址+6”，繼電器動作。
發送“本機地址+7”，繼電器釋放。
每次共傳送113個字節，傳送數的數據格式如下(4路脈沖，3路電流。除注明外，均為ASCII碼)：
第１字節：儀器地址（0x30+設置地址）。
第2字節：過程值。時間為零，其值為0；時間變化（開始或停止后再開始），其值為1；時間不為零且時間不變（停止沒清零），其值為2。
第3－10字節：累積時間（秒）。
第11－16字節：第1路脈沖信號頻率。
第17－24字節：第1路脈沖信號累積量。
第25－30字節：第2路脈沖信號頻率。
第31－38字節：第2路脈沖信號累積量。
第39－44字節：第3路脈沖信號頻率。
第45－52字節：第3路脈沖信號累積量。
第53－58字節：第4路脈沖信號頻率。
第59－66字節：第4路脈沖信號累積量。
第67－73字節：第1路電流。
第74－81字節：第1路平均電流或累積量。
第82－88字節：第2路電流。
第89－96字節：第2路平均電流或累積量。
第97－103字節：第3路電流。
第104－111字節：第3路平均電流或累積量。
第112字節：校驗位，前111字節之和高４位+０x３０。ASCII碼。
第113字節：校驗位，前111字節之和低４位+０x３０。ASCII碼。
注：以上為4路脈沖及3路電流。如脈沖及電流路數不是4路和3路，要相應改變。如為2路脈沖及1路電流，則字節數為54。
如需要MODBUS協議，請?jiān)谟嗀洉r(shí)說明（非標配）。本儀器使用MODBUS RTU 方式。以下為4路脈沖4路電流的例子。

1．讀數(讀儀器數據）
（1）主機發送（浮點格式)
01  03  01  00  00  27（0x1b）    CRC低    CRC高
儀器回復
01  03  54(0x36)  xx  xx  xx  xx ....xx   xx   CRC低    CRC高

共發送59個字節的數據。
第1字節：1，地址。
第2字節：3。
第3字節：54。發送的字節數。
第4字節：儀器地址（0x30+設置地址）。
第5字節：過程值。時間為零，其值為0；時間變化（開始或停止后再開始），其值為1；時間不為零且時間不變（停止沒清零），其值為2。
第6－9字節：累積時間（秒）。浮點數。
第10－13字節：第1路脈沖信號頻率。浮點數。
第14－17字節：第1路脈沖信號累積量。浮點數。
第18－19字節：第2路脈沖信號頻率。浮點數。
第22－25字節：第2路脈沖信號累積量。浮點數。
第26－29字節：第3路脈沖信號頻率。浮點數。
第30－33字節：第3路脈沖信號累積量。浮點數。
第34－37字節：第4路脈沖信號頻率。浮點數。
第38－41字節：第4路脈沖信號累積量。浮點數。
第42－45字節：第1路電流。浮點數。
第46－49字節：第2路電流。浮點數。
第50－53字節：第3路電流。浮點數。
第54－57字節：第4路電流。浮點數。
第58字節：低校驗位。
第59字節：高校驗位。

（2）主機發送（長整形格式，4字節）
01  03  02  02  00  02    (CRC低)    （CRC 高）
儀器回復
01  03  04  xx  xx  xx  xx    (CRC低)    （CRC 高）
時間=長整形格式數據/10000。*/
2．開始（啟動時間、脈沖等開始）
主機發送
01  06  00  16(0x10)  00  01    CRC低    CRC高
儀器回復
01  06  00  16(0x10)  00  01    CRC低    CRC高
3.停止（時間、脈沖等停止）
主機發送
01  06  00  16(0x10)  00  02    CRC低    CRC高
儀器回復
01  06  00  16(0x10)  00  02    CRC低    CRC高
4.清零（清零時間、累計脈沖等）
主機發送
01  06  00  16(0x10)  00  03    CRC低    CRC高
儀器回復
01  06  00  16(0x10)  00  03    CRC低    CRC高
5．讀數(讀儀器數據）
主機發送
01  06  00  16(0x10)  00  04   CRC低    CRC高
儀器回復
01  03  54(0x36)  xx  xx  xx  xx ....xx   xx   CRC低    CRC高
6.控制方式（對應儀器控制方式選擇）
主機發送
01  16(0x10)  00  18(0x12)  00  02  00  05  00  md   CRC低    CRC高
儀器回復
01  16(0x10)  00  18(0x12)  00  02    CRC低    CRC高
其中，md-控制方式。

7.定量值設定
主機發送
01  16(0x10)  00  20(0x14)  00  03  00  05  00  md   xx  xx  xx  xx   CRC低    CRC 高
儀器回復
01  16(0x10)  00  20(0x14)  00  03   CRC低    CRC高
 其中，md-控制方式。
Xx xx xx xx-為4字節定量值。浮點數。

注：接口可選ＲＳ２３２、ＲＳ４８５、USB，需定貨時說明。標配為ＲＳ４８５。

 七、供電　
　　本儀器使用２２０Ｖ～±１５％，５０ＨＺ交流電。儀器外殼要接地。

八、保修　　　
本儀器保修一年，終生維修。

九、開孔尺寸
如使用盤裝表，開孔尺寸如下：246*96*220  （寬*高*深）
                                           或：250*100*220（寬*高*深）
