MKY-ZJQM-5 自動加壓自救器正壓氣密檢測儀

一、概述

產品特點：

1、自-動密封，自-動控制電動氣泵開啟加壓，自-動處理檢測數據。

2、以STM32處理器技術為，通過STM32處理器控制氣泵和電磁閥通斷，控制檢測過程，采用觸摸屏與STM32處理器交互數據,自-動處理檢測數據，給出檢測結果。

二、結構特征與工作原理

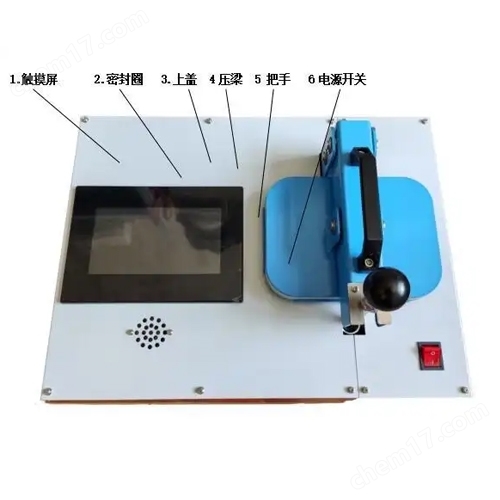

1、儀器的結構特征如圖所示：儀器由控制系統、主機、顯示器、封壓裝置及管路系統等部件構成。

1.觸摸屏2.密封圈3.上蓋4壓梁5把手6電源開關

2、工作原理：拉桿自-動密封，氣泵自-動加壓到壓力值，沿連接管路系統傳遞至壓力表，測得壓力值，控制系統根據參數給出檢測結果。

三、技術性能：

1、響應時間：正壓檢測時間：≤1min；

2、檢測范圍：正壓檢測：≤20KPa；

3、觸摸屏：工業觸摸屏SDWb070S14C

2、電氣參數

（1）、壓力變送器：KH-805，測量范圍：0～20kpa；0.5級，輸出4-20ma,12v電源

（2）、氣泵:KYK60CPM氣泵。

（3）、電磁閥：氣密性

（4）、電動拉桿：大扭力4000N，低噪音。

3、外形尺寸：480×360×370，重量11KG

四、硬件選擇

1、單片機采用的STM32系列

2、電動拉桿大扭力，低噪音

3、電源具備防雷擊浪涌保護、接地保護、過載保護等功能。

4、觸摸屏：工業觸摸屏，DC12V供電，7寸，以太網通訊。

五、使用、操作

1、上電進入系統，進入主頁面，觸摸歸零按鍵彈出，使壓力歸零

2、將自救器放入儀器檢測氣室內，把手螺栓推入壓梁，觸摸開始檢測按鍵，儀器自-動密封，加壓檢測，檢測結果語音播報。檢測不合格的自救器應予以隔離并另行處理。

六、注意事項

1、腔體內的橡膠墊塊，一方面方便拿取高度較低的自救器，另一方便減少打壓時間，不檢測大自救器時不要取出。

2、如檢測較小自救器出現較大壓差，原因是時間不夠，在設置頁面調整時間或聯系廠家。全自-動自救器氣密檢測儀，自-動密封，自-動加壓，自-動檢測。

MKY-ZJQM-5 自動加壓自救器正壓氣密檢測儀
