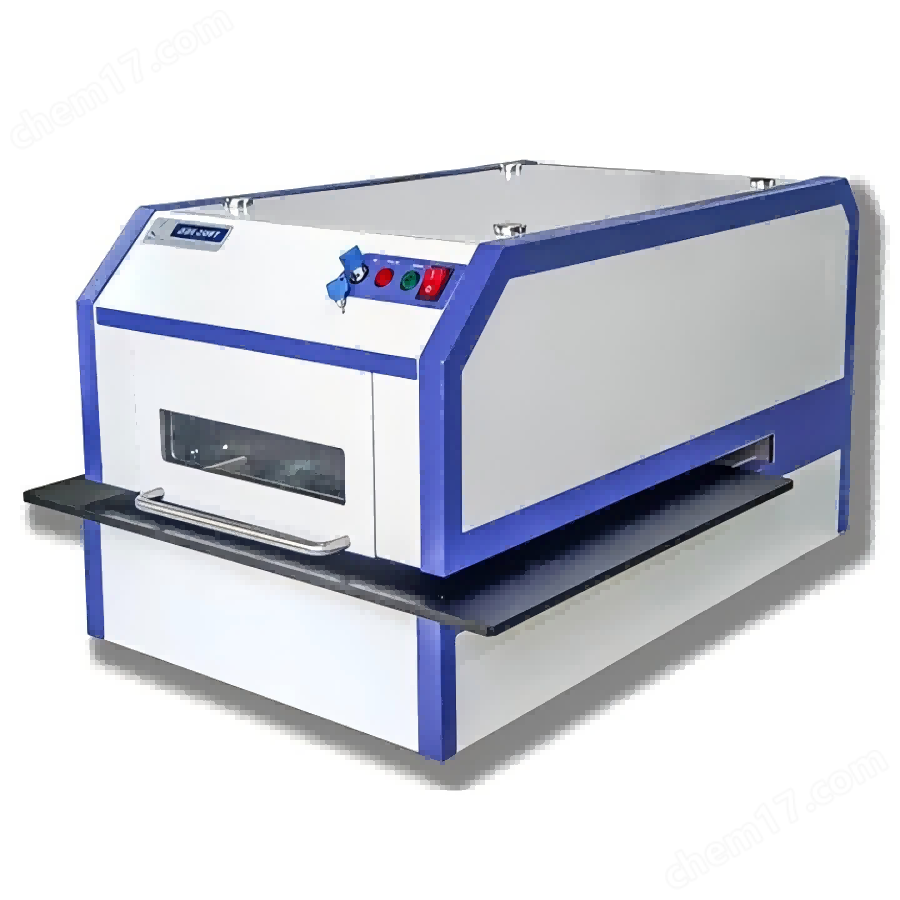

X射線電鍍厚度分析儀

X射線電鍍鍍層厚度檢測儀是一款基于先進X射線熒光光譜技術的高精度檢測設備，專為電鍍行業鍍層厚度測量而設計，在保障產品質量、控制生產成本等方面發揮著關鍵作用。

工作原理

該設備利用X射線管發射出高能X射線，照射到被測電鍍樣品表面。鍍層中的原子受到X射線激發后

，會釋放出具有特定能量的次級X射線，即熒光X射線。探測器會精準捕捉這些熒光X射線，并將其轉化為電信號。通過專業的分析軟件對這些信號進行處理和分析，依據熒光X射線的強度與鍍層厚度之間的定量關系，從而精確計算出鍍層的厚度。

核心優勢

• 高精度測量：具備好的測量精度，能夠精確到微米甚至納米級別，可滿足不同行業對鍍層厚度的嚴苛要求，確保產品質量的一致性和穩定性。

• 無損檢測：檢測過程無需破壞樣品，不會對電鍍產品造成任何損傷，這對于一些高價值、工件尤為重要，大大降低了檢測成本和風險。

• 快速高效：檢測速度極快，能夠在短時間內完成對樣品的測量，并即時顯示測量結果，有效提高了生產效率，減少了檢測環節對生產流程的干擾。

• 多元素分析：不僅可以測量鍍層厚度，還能同時分析鍍層中的元素組成和含量，為電鍍工藝的優化提供全面的數據支持。

應用領域

廣泛應用于電子、汽車、航空航天、五金制品等多個行業。在電子行業，用于檢測印刷電路板、連接器等電子元件的鍍層厚度；在汽車行業，可對汽車零部件的鍍鋅、鍍鉻層進行質量控制；在航空航天領域，對于保障飛行器關鍵部件的耐腐蝕性和性能穩定性至關重要。

設備組成

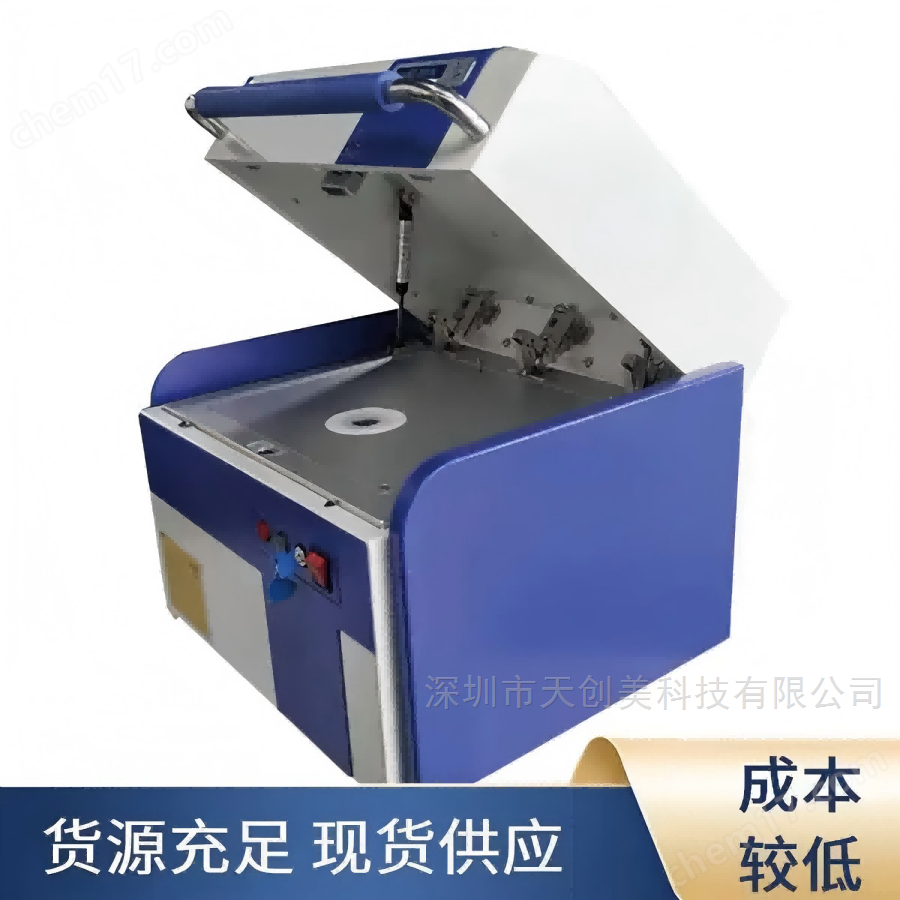

主要由X射線管、探測器、樣品臺、控制系統和分析軟件等部分組成。各部分協同工作，確保設備能夠穩定、準確地完成鍍層厚度檢測任務。

以下是X熒光光譜儀測試電鍍鍍層的儀器詳細介紹：

鍍層檢測：

常見金屬鍍層有：

單層厚度范圍：

金鍍層0－8um,

鉻鍍層0-15um,

其余一般為0-30um以內，

可最小測量達0.001um。

多層厚度范圍:

Au/Ni/Cu : Au分析厚度:0-8um      Ni分析厚度:0-30um

Sn/Ni/Cu: Sn分析厚度:0-30um      Ni分析厚度:0-30um

Cr/Ni/Fe: Cr分析厚度0-15um       Ni分析厚度:0-30um

鍍層層數為1-6層

鍍層精度相對差值一般<5%。

鍍層成分含量：Sn-Pb合金成分分析；Zn-Ni合金成分分析。

鍍層分析優勢：分析PCB金手指最小尺寸可達0.2mm

單層分析精度，以Ni舉例：（相對差值）

元素成分分析:

鍍液分析，目前常見鍍液元素分析有：金、銀、錫、銅、鎳、鉻、鋅。

ROHS 和無鹵檢測，高性能SDD探測器可以檢測無鹵,實現鍍層與環保一機多用。

金屬成分分析，在檢測ROHS同時可檢測金屬中其他各元素成分含量。

檢測精度：

Cr，Cd，Hg，Cu, Zn, Fe, Ni, Pb, Mn, W, Au, Ag, Sn等重金屬

檢測限達1ppm。

對這些金屬測試分析穩定的讀取允許差值本儀器已達到下列標準：

A. 檢測含量大于5%的元素穩定的測試讀取相對差值小于1%

B. 檢測含量在0.5～5%的元素穩定的測試讀取相對差值小于2%

C. 檢測含量在0.1～0.5%的元素穩定的測試讀取相對差值小于5%

D. 檢測含量低于0.1%的元素測試讀取相對差值變化率小于10%

測量精度:

1）精度(單層)：

                             測厚儀的檢測精度表

   測試方法: 在相同的操作條件下，對同一標準樣板進行5次檢測，檢測到的平均數據與標樣板的實際數據作比較。檢測精度為檢測平均值與標準樣片實際值之差（平均誤差）

2）兩層及以上：

 兩層及以上的首層精度符合單層的測試結果，但是第二層以上比較復雜，要根據上面一層的厚度來決定。在一層厚度小于2um時，一層和二層的測試精度基本符合單層的精度，參照如下的測試報告 一層金標樣厚度0.101um，第二層鎳的標樣厚度為4.52um。

  在 一層厚度在2～5um時會大大降低第二層的和第三層的測試精度，第二層的誤差率會在5～10%，第三層的誤差率小于15%。

重復性:

保證重復性值:≤±5%

   重復性的檢測應在儀器校準后: 在相同的操作條件下,使用相同的檢測樣板做連續重復檢測，連續測量必須在同一檢測點位置使用一同樣片間隔60秒,測量一共進行10次,每次測量值與10次平均值進行對比。

重復性=平均誤差÷平均值×100* %.

報告打?。?/span>

可以PDF，Excel格式輸出報告，歷史數據查詢方便

安全使用,維護與保養

由于儀器非常精密，未經允許情況請不要打開儀器外殼，不要對X射線源和探測器進行改變，由用戶自身原因造成儀器損壞本公司將不負責任。

儀器安裝一定要平穩，儀器后面離墻距離不得小于30厘米，必須使用標準的220V交流電，電壓不穩情況要配備穩壓電源，插座必須接地良好，由用戶電源不合乎要求造成損失由用戶負責。

請不要用濕的手觸摸電源部分，帶水的手也不要碰儀器外殼以免發生觸電。

進行測量時，因為高電壓流至X射線源，儀器運行時，不要嘗試打開或觸摸蓋子。由于高電壓源必須通過自動運行或者遵循用戶指南中止。

儀器環境要求：儀器使用環境需清潔，溫度適宜15℃~30℃，濕度≤80%,電源：AC: 220V ±5V。

以上細節均有可能造成無法預測后果，買方應予以基本遵守。
