表面鍍層測厚儀無損檢測

表面電鍍鍍層測厚儀——無損檢測領域的精密利器

在電鍍加工、材料科學及質量控制等諸多領域，精確測量表面電鍍鍍層厚度是確保產品質量、性能穩定的關鍵環節。表面電鍍鍍層測厚儀作為一種先進的無損檢測設備，正發揮著日益重要的作用。

核心原理與技術優勢

表面電鍍鍍層測厚儀主要基于多種物理原理進行厚度測量，常見的有磁性法、渦流法、β射線反向散射法及X射線熒光法等。磁性法適用于測量鐵磁性基體上的非磁性鍍層，如鋼鐵上的鋅、銅鍍層，通過測量磁路中磁阻的變化來推算鍍層厚度；渦流法則用于非磁性金屬基體上的非導電鍍層，像鋁上的油漆、塑料鍍層，利用電磁感應原理產生渦流，根據渦流變化確定厚度。這些方法均無需破壞被測物體，實現了真正的無損檢測。

性能與便捷操作

該測厚儀具備高精度、高分辨率的特點，能夠精確到微米級別，滿足各類嚴苛的檢測需求。其測量速度快，可在短時間內完成大量樣本的檢測，大幅提升工作效率。設備設計緊湊，便于攜帶至不同檢測現場，無論是生產線上的實時監測，還是實驗室的精密分析，都能輕松應對。操作界面簡潔直觀，配備大屏幕彩色顯示屏，即使非專業人員也能快速上手，輕松獲取準確數據。

廣泛應用領域

在電鍍行業，測厚儀可幫助企業嚴格控制鍍層厚度，確保產品符合質量標準，避免因鍍層過厚或過薄導致的性能下降、成本增加等問題。在汽車制造領域，用于檢測車身零部件的防腐鍍層厚度，保障車輛的耐久性和安全性。在航空航天、電子電器等行業，同樣憑借其精準測量能力，為產品質量保駕護航。

表面電鍍鍍層測厚儀以其先進的無損檢測技術、好的性能表現和廣泛的應用領域，成為現代工業生產中好的質量檢測工具。它不僅助力企業提升產品質量，降低成本，還推動了相關行業向更高標準、更精細化方向發展。

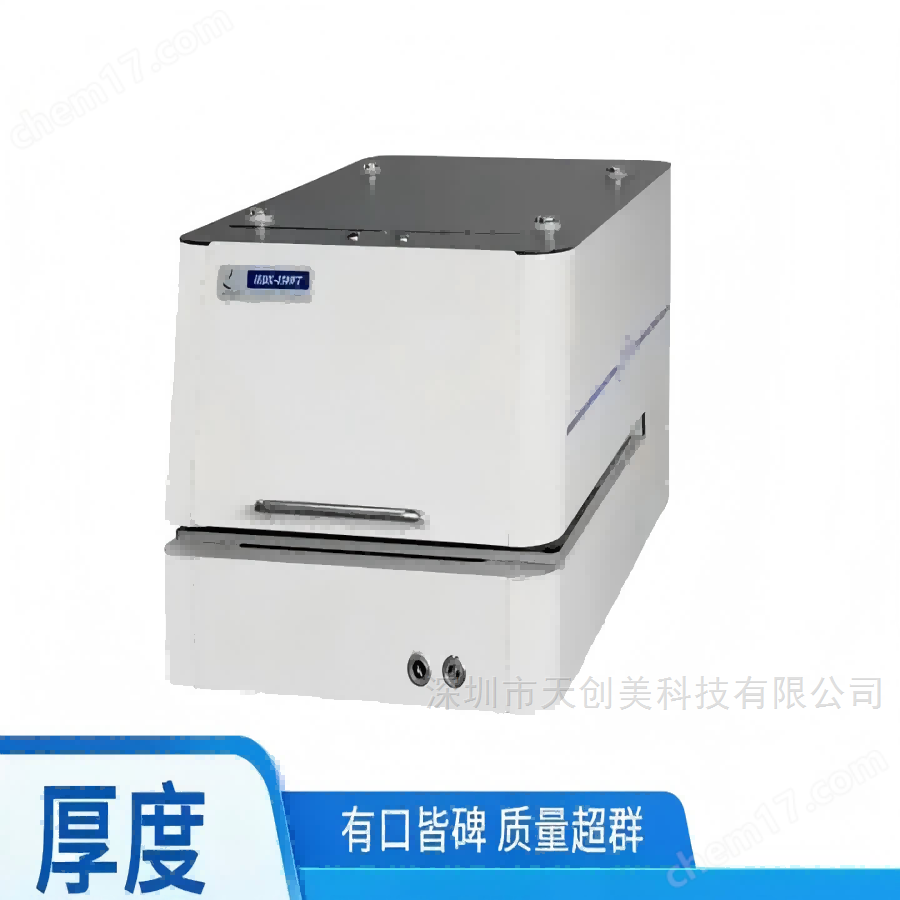

以下是X熒光光譜儀測試電鍍鍍層的儀器詳細介紹：

鍍層檢測：

常見金屬鍍層有：

單層厚度范圍：

金鍍層0－8um,

鉻鍍層0-15um,

其余一般為0-30um以?xún)?nèi)，

可最小測量達0.001um。

多層厚度范圍:

Au/Ni/Cu : Au分析厚度:0-8um      Ni分析厚度:0-30um

Sn/Ni/Cu: Sn分析厚度:0-30um      Ni分析厚度:0-30um

Cr/Ni/Fe: Cr分析厚度0-15um       Ni分析厚度:0-30um

鍍層層數為1-6層

鍍層精度相對差值一般<5%。

鍍層成分含量：Sn-Pb合金成分分析；Zn-Ni合金成分分析。

鍍層分析優勢：分析PCB金手指最小尺寸可達0.2mm

單層分析精度，以Ni舉例：（相對差值）

元素成分分析:

鍍液分析，目前常見鍍液元素分析有：金、銀、錫、銅、鎳、鉻、鋅。

ROHS 和無鹵檢測，高性能SDD探測器可以檢測無鹵,實現鍍層與環保一機多用。

金屬成分分析，在檢測ROHS同時可檢測金屬中其他各元素成分含量。

檢測精度：

Cr，Cd，Hg，Cu, Zn, Fe, Ni, Pb, Mn, W, Au, Ag, Sn等重金屬

檢測限達1ppm。

對這些金屬測試分析穩定的讀取允許差值本儀器已達到下列標準：

A. 檢測含量大于5%的元素穩定的測試讀取相對差值小于1%

B. 檢測含量在0.5～5%的元素穩定的測試讀取相對差值小于2%

C. 檢測含量在0.1～0.5%的元素穩定的測試讀取相對差值小于5%

D. 檢測含量低于0.1%的元素測試讀取相對差值變化率小于10%

測量精度:

1）精度(單層)：

                              測厚儀的檢測精度表

    測試方法: 在相同的操作條件下，對同一標準樣板進行5次檢測，檢測到的平均數據與標樣板的實際數據作比較。檢測精度為檢測平均值與標準樣片實際值之差（平均誤差）

2）兩層及以上：

  兩層及以上的首層精度符合單層的測試結果，但是第二層以上比較復雜，要根據上面一層的厚度來決定。在一層厚度小于2um時，一層和二層的測試精度基本符合單層的精度，參照如下的測試報告 一層金標樣厚度0.101um，第二層鎳的標樣厚度為4.52um。

   在 一層厚度在2～5um時會大大降低第二層的和第三層的測試精度，第二層的誤差率會在5～10%，第三層的誤差率小于15%。

重復性:

保證重復性值:≤±5%

    重復性的檢測應在儀器校準后: 在相同的操作條件下,使用相同的檢測樣板做連續重復檢測，連續測量必須在同一檢測點位置使用一同樣片間隔60秒,測量一共進行10次,每次測量值與10次平均值進行對比。

重復性=平均誤差÷平均值×100* %.

報告打?。?/span>

可以PDF，Excel格式輸出報告，歷史數據查詢方便

安全使用,維護與保養

由于儀器非常精密，未經允許情況請不要打開儀器外殼，不要對X射線源和探測器進行改變，由用戶自身原因造成儀器損壞本公司將不負責任。

儀器安裝一定要平穩，儀器后面離墻距離不得小于30厘米，必須使用標準的220V交流電，電壓不穩情況要配備穩壓電源，插座必須接地良好，由用戶電源不合乎要求造成損失由用戶負責。

請不要用濕的手觸摸電源部分，帶水的手也不要碰儀器外殼以免發生觸電。

進行測量時，因?yàn)楦唠妷毫髦罼射線源，儀器運行時，不要嘗試打開或觸摸蓋子。由于高電壓源必須通過自動運行或者遵循用戶指南中止。

儀器環境要求：儀器使用環境需清潔，溫度適宜15℃~30℃，濕度≤80%,電源：AC: 220V ±5V。

以上細節均有可能造成無法預測后果，買方應予以基本遵守。
