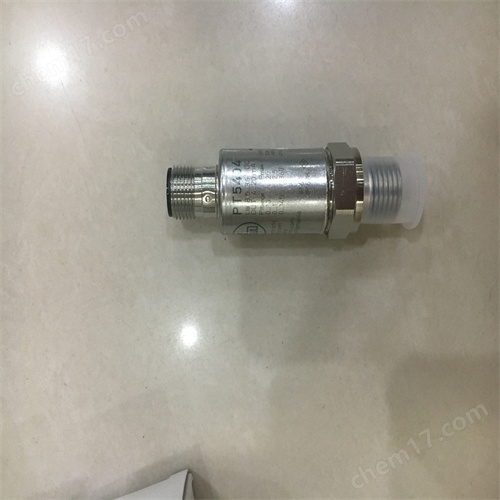

PT5501 關于IFM易福門壓力變送器的安裝及使用
- 公司名稱 上海乾拓貿易有限公司
- 品牌 IFM/德國易福門
- 型號 PT5501
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/8/12 11:55:40
- 訪問次數 23
PT5501原裝IFM壓力變送器易福門壓力傳感器特點IFM變送器移動測量易福門壓力傳感器使用
聯系方式:單榮兵17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 進口 | 價格區間 | 面議 |
---|---|---|---|
應用領域 | 環保,生物產業,石油,能源,制藥/生物制藥 |
關于IFM易福門壓力變送器的安裝及使用
PT5501 的相關數據資料
產品特征
輸入和輸出總數模擬輸出數量: 1
測量范圍
0...250 bar0...3625 psi0...25 MPa
系統接口螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2)
應用
應用用于移動領域
介質液體和氣體介質
介質溫度[°C]-40...125
爆破壓力最小值
1200 bar17400 psi120 MPa
抗壓強度
625 bar9060 psi62.5 MPa
注意抗壓強度
靜態
耐真空
-1000 mbar-0.1 MPa
壓力相對壓力
電氣數據
工作電壓[V]8...32 DC
絕緣電阻最小值[MΩ]100; (500 V DC)
防護等級III
反相保護有
開機延遲時間[s]< 0.1
總的輸入/輸出
輸入和輸出總數模擬輸出數量: 1
輸出
輸出數量1
輸出信號模擬信號
模擬輸出數量1
模擬電流輸出[mA]4...20
負載最大值[Ω](Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω
短路保護有
過載保護有
測量/設定范圍
測量范圍
0...250 bar0...3625 psi0...25 MPa
精度/偏差
重復精度[測量范圍值的%]< ± 0,05; (溫度波動< 10 K)
特征曲線偏差[測量范圍值的%]< ± 0,8; (包括:安裝擰得過緊導致的漂移、零點和測量范圍誤差、非線性、遲滯)
線性偏差[測量范圍值的%]< ± 0,25 (BFSL) / < ± 0,5 (LS)
滯后偏差[測量范圍值的%]< ± 0,2
長時間穩定性[測量范圍值的%]< ± 0,1; (每6個月)
溫度系數零點[測量范圍值的百分比 / 10 K]< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
溫度系數量程[測量范圍值的百分比 / 10 K]< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
反應時間
階躍函數響應時間 模擬輸出[ms]2
工作條件
環境溫度[°C]-40...100
存儲溫度[°C]-40...100
外殼防護等級IP 67; IP 69K
認證/測試
EMC電磁兼容
符合UN ECE R10,rev. 5(兼容E1)
ISO 11452-2100 V/m
DIN EN 61326-1
抗沖擊
DIN EN 60068-2-27500 g (1 ms)
抗震
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[年]704
UL認證
UL認證編號J072
文件數量ULE174189
承壓設備指令良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體
機械技術數據
重量[g]59
外殼圓柱形的
尺寸[mm]? 19 / L = 66
原材料不銹鋼 (630/1.4542 /17-4 PH); 不銹鋼(1.4404 / 316L); PEI
材料(接液部件)不銹鋼 (630/1.4542 /17-4 PH)
開關動作壽命6千萬; (在額定壓力的1.2倍)
擰緊扭矩[Nm]25...35; (推薦的擰緊扭矩; 取決于潤滑、密封及壓力等級)
系統接口螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2)
過程連接密封HNBR (DIN EN ISO 1179-2)
已集成限制器元件有
產品特征
用于可靠檢測移動機器中的系統壓力
堅固不銹鋼外殼,可耐受較強沖擊和振動
適合在空間受限情況下安裝的緊湊外殼
高于 6 千萬次壓力周期的使用壽命
高重復性和低線性誤差,因而長期穩定性好
