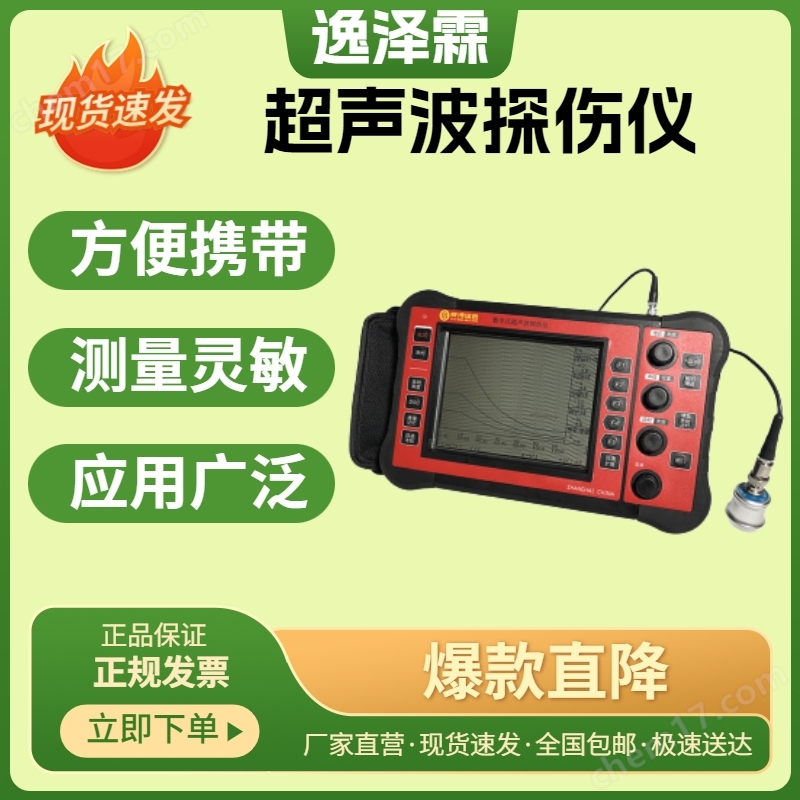

YZL-XUT350B 數字式無損超聲波探傷儀
| 參考價 | ￥ 6880 |
| 訂貨量 | ≥1件 |
- 公司名稱 青島逸澤霖環保設備有限公司
- 品牌 其他品牌
- 型號 YZL-XUT350B
- 產地 中國
- 廠商性質 生產廠家
- 更新時間 2025/8/12 15:10:04
- 訪問次數 8
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 價格區間 | 1萬-5萬 |
|---|---|---|---|
| 儀器種類 | 數字式 | 應用領域 | 綜合 |
一、產品介紹：
數字式無損超聲波探傷儀是一款高性?xún)r(jià)比的數字式超聲波探傷儀，它能快速低成本地探測工件內部裂縫，夾雜，氣孔，疏松等多種缺陷，廣范用于機械制造，鋼結構，化工設備，造船，壓力容器等領域進行質量控制的有力工具。數字式無損超聲波探傷儀較好地解決了有些數字式儀器操作不方便的問題，本機只設一級主菜單，故不用為了改變一個參數，而要記住主、子菜單之間的關系，而且有一個專用編碼旋鈕可非常方便地改變菜單號。儀器調好后，在探傷時不需改變菜單號就能改變聲程、增益、延時、移動閘門等功能，因此提高了探傷效率。3 只編碼旋鈕用來調節參數和設定增益、聲程、位移以及改變閘門位置，改變參數非?？旖?，尤如操作傳統探傷儀，使用起來非常方便。儀器采用普通 5 號 Ni-MH 可充電池 4 節，電池更新費用非常低廉。又主板為單板結構，采用表面安裝元器件和 FPGA 門陣列器件，接插件少，故性能可靠。本機尺寸約為 230x146mm，厚度 僅 37mm，重量含電池約 950 克，非常輕巧，價格接近模擬機，使用方法又接近模擬機，非常適合模擬機用戶升級換代或添置數字式超聲波探傷儀用戶。
二、技術參數：
材料聲速：1000 ~ 9999M/S
聲程 ：6100mm，滿刻度聲程最小4mm （鋼，縱波，反射式）
頻率范圍：0.4 ~ 10MHz / 0.7~1.4 1.8~3.5 4~6 MHz（帶通）
增益范圍：0 ~ 110dB （步長0.1dB，1dB）
延時范圍：0 ~ 6000mm
K值范圍：0.20 ~ 5.00
抑制范圍：0 ~ 50%
增量：0 ~ 20dB
補償：-20 ~ 20dB
測長線：-20 ~ 20dB
定量線：-20 ~ 20dB
判廢線：-20 ~ 20dB
垂直線性： <3%< span="">
水平線性 ：<0.3%< span="">
發射電源電壓：DC 200V
發射脈沖寬度：負脈沖方波 0.05~0.6μS 可調（步長0.01μS）
發射脈沖內阻：不大于10Ω
發射重復頻率：25~ 400Hz聲程<150 μS時400/200HzFAST/SLOW
150 μS <聲程<300 μS時200/100HzFAST/SLOW
300 μS <聲程<600 μS時100/50HZFAST/SLOW
聲程>600 μS時50/25HzFAST/SLOW
探頭阻尼電阻：約120Ω固定
放大器輸入：增益0dB，100屏幕高度時約50V峰值輸入端噪聲約50μV峰值（寬帶） 帶寬噪聲約16nV√Hz峰值
數字采樣：8bit 實時50MHz，等效200MHz（硬件實現）
顯示方式：檢波＋，檢波－，全波
顯示器件：東芝TFT工業彩色液晶顯示屏（320x240，5.7英寸），LED背光燈
液晶屏刷新頻率：0Hz
閘門：進波門、失波門，可調
動態范圍：>32dB
靈敏度余量：>58dB （與探頭有關）
分辯率：>26dB （與探頭有關）
測厚分辨率：0.02mm （厚度小于650mm時）
電源：4節5號Ni-MH可充電池2500mAh 外接電源DC9~15V 0.5~0.3A
電池消耗功率：約2W （350mm聲程、背光強、發射重復頻率FAST）約1.5W （350mm聲程、背光弱、發射重復頻率SLOW）
電池連續工作時間：約5小時（350mm聲程、背光強、發射重復頻率FAST）約6.5小時（350mm聲程、背光弱、發射重復頻率SLOW）
儲存環境溫度：－20℃ ~ ＋70℃
工作環境溫度：－10℃ ~ ＋50℃
外形尺寸：230 x 146 x 37 mm（不包含旋鈕突出部分）
質量：約900克 （含4節AA鎳氫電池）
二、數字超聲波探傷儀標準配置：
主機 1臺
電源適配器 1套
直探頭 1只
斜探頭 1只
連接線 2條
儀器皮套 1個
儀器包裝箱 1只
隨機資料 1份
