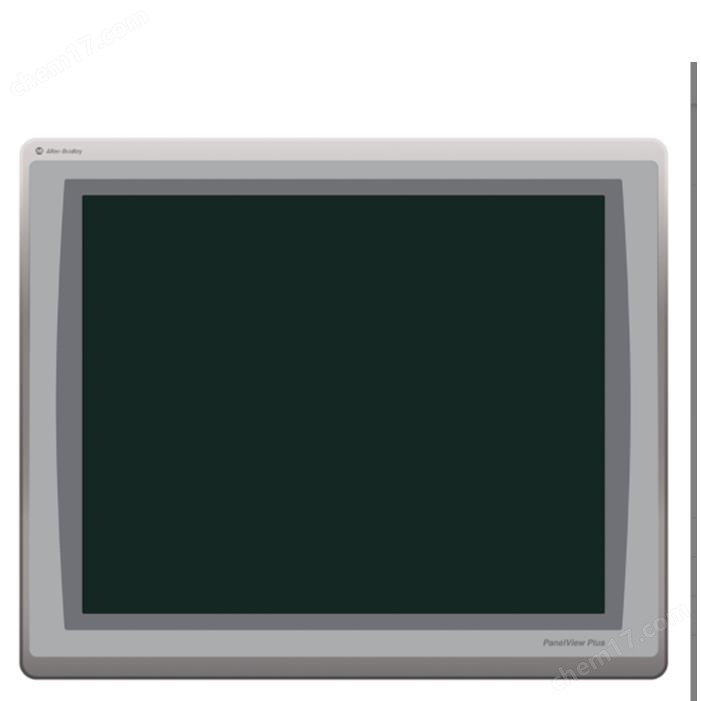

AB 2711P-T19C22D9P觸摸屏：工業人機交互的“全能選手”

在智能制造浪潮中，人機交互設備（HMI）作為連接操作人員與工業控制系統的核心樞紐，其性能直接影響生產效率與操作體驗。羅克韋爾自動化（Allen-Bradley）推出的2711P-T19C22D9P觸摸屏，憑借19英寸高亮度顯示屏、多點觸控技術、IP66防護等級及兼容EtherNet/IP、ControlNet、DeviceNet等多協議的特性，廣泛應用于汽車制造、食品飲料、包裝機械等對操作便捷性與環境適應性要求嚴苛的行業。本文將從技術亮點、典型應用、常見問題解答及產品參數表四方面，全面解析該觸摸屏如何助力企業實現高效、智能的生產管理。

一、技術亮點：高清晰、強交互與廣兼容的“三重優勢”

1. 19英寸高亮度顯示屏，滿足復雜場景可視化需求

2711P-T19C22D9P采用19英寸TFT-LCD顯示屏，分辨率達1280×1024，亮度高達1000cd/m2，支持在強光（如戶外或靠近窗戶的生產線）或低光環境下清晰顯示工藝參數、設備狀態及報警信息。例如，在汽車焊接車間，操作人員可通過觸摸屏實時監控焊接電流、電壓及溫度曲線，避免因屏幕反光或亮度不足導致的誤操作。其170°廣視角設計確保多人同時操作時，各角度顯示效果一致。

2. 多點觸控與手勢操作，提升交互效率

模塊支持10點觸控，兼容點擊、滑動、縮放、旋轉等手勢操作，可替代傳統按鍵與鼠標，簡化復雜流程。在食品飲料行業的灌裝生產線中，操作人員可通過雙指縮放查看設備細節圖，或滑動切換不同工藝頁面，單次操作時間縮短40%。此外，其0.3ms響應速度與95%觸控精度，確保戴手套（如丁腈手套）或手部潮濕時仍能精準操作，適應惡劣工況。

3. 多協議兼容與無縫集成，降低系統改造成本

觸摸屏內置EtherNet/IP、ControlNet、DeviceNet三合一通信模塊，可直接連接羅克韋爾PLC（如ControlLogix、CompactLogix）及第三方設備（如西門子S7-1200、歐姆龍NJ系列），無需額外網關。在包裝機械行業，某企業通過該觸摸屏同時監控4臺不同品牌PLC的運行狀態，集成周期從2周縮短至3天，改造成本降低60%。其支持OPC UA協議，可與MES、ERP等上層系統無縫對接，實現生產數據實時上傳與遠程運維。

二、典型應用場景

1. 汽車制造行業焊接車間監控

在某新能源汽車電池包焊接生產線中，2711P-T19C22D9P觸摸屏連接ControlLogix PLC，實時顯示焊接電流（5000-20000A）、電壓（20-40V）及溫度（500-1500℃）等參數。操作人員通過手勢縮放查看歷史曲線，結合AI算法預測設備故障，提前2小時發現冷卻系統泄漏隱患，避免電池包報廢損失超50萬元。

2. 食品飲料行業灌裝線控制

在某乳制品企業的利樂包灌裝線中，觸摸屏同步監控液位傳感器、流量計及伺服電機狀態，采樣間隔<50ms。其多點觸控功能支持操作人員同時調整灌裝速度（0-12000包/小時）與封口溫度（120-180℃），產品合格率提升至99.8%，年節約原料成本超200萬元。

3. 包裝機械行業多設備協同

在某物流中心的自動分揀系統中，觸摸屏通過EtherNet/IP協議連接4臺分揀機PLC，統一調度輸送帶速度（0.5-3m/s）與分揀口開關。其高亮度顯示屏在灰塵環境下仍能清晰顯示包裹追蹤信息，系統運行效率提升35%，日均處理量從10萬件增至13.5萬件。

三、常見問題與解決方案

1. 觸控漂移

現象：觸摸點與實際位置偏差>5mm，且隨時間逐漸擴大。
原因：屏幕表面污漬積累或校準參數丟失。
解決：

• 使用微纖維布蘸取少量異丙醇清潔屏幕，避免使用酒精濃度>70%的清潔劑。

• 在FactoryTalk View ME軟件中啟動“校準工具”，按提示點擊十字標記完成校準（建議每3個月校準一次）。

• 檢查屏幕接地線是否松動，確保靜電及時導出。

2. 通信中斷

現象：觸摸屏無法讀取PLC數據，顯示“通信超時”錯誤。
原因：IP地址沖突或交換機端口故障。
解決：

• 使用BOOTP/DHCP工具確認觸摸屏IP地址性（默認192.168.1.100）。

• 檢查交換機端口指示燈，更換故障端口或重啟交換機。

• 在RSLinx Classic軟件中掃描網絡，確認PLC與觸摸屏處于同一子網（如255.255.255.0）。

3. 屏幕閃爍

現象：顯示畫面周期性明暗變化，影響操作體驗。
原因：背光燈管老化或刷新率設置不當。
解決：

• 更換背光燈管（型號：2711P-BL19C），壽命達50000小時。

• 在FactoryTalk View ME中調整“刷新率”至60Hz，避免與PLC掃描周期（如100ms）沖突。

• 檢查電源輸入穩定性（推薦24V DC±10%），更換老化電源模塊。

四、產品參數表

五、技術銷售建議

1. 強調場景適配性：針對不同行業需求，提供定制化解決方案。例如，為食品飲料行業預裝CIP（就地清洗）功能，支持屏幕防水防腐蝕；為汽車行業提供高亮度顯示屏選項，適應強光環境。

2. 展示集成優勢：突出其多協議兼容特性，幫助客戶整合異構設備，降低系統復雜度。例如，在某化工企業中，通過該觸摸屏統一監控羅克韋爾、西門子、橫河三套DCS系統，年維護成本降低40%。

3. 提供長期服務：推出“3年全保套餐”，包括屏幕更換、軟件升級及遠程技術支持，增強客戶粘性。據統計，選擇全保服務的客戶設備綜合故障率下降65%，停機時間縮短80%。

AB 2711P-T19C22D9P觸摸屏以高清晰顯示、強交互體驗與廣兼容特性，成為工業人機交互領域的產品。無論是汽車制造的精密焊接，還是食品飲料的高速灌裝，該觸摸屏均能提供穩定、高效的操作支持，助力企業實現智能化生產轉型。選擇羅克韋爾自動化，就是選擇可靠、靈活的工業交互解決方案！
