英國Leo Bodnar鎖定時鐘源LBE 1421  1420

天津瑞思拜科技有限公司是英國LEO BODNAR品牌的一級代理，有代理證，有價目表，產品貨期短，歡迎咨詢~

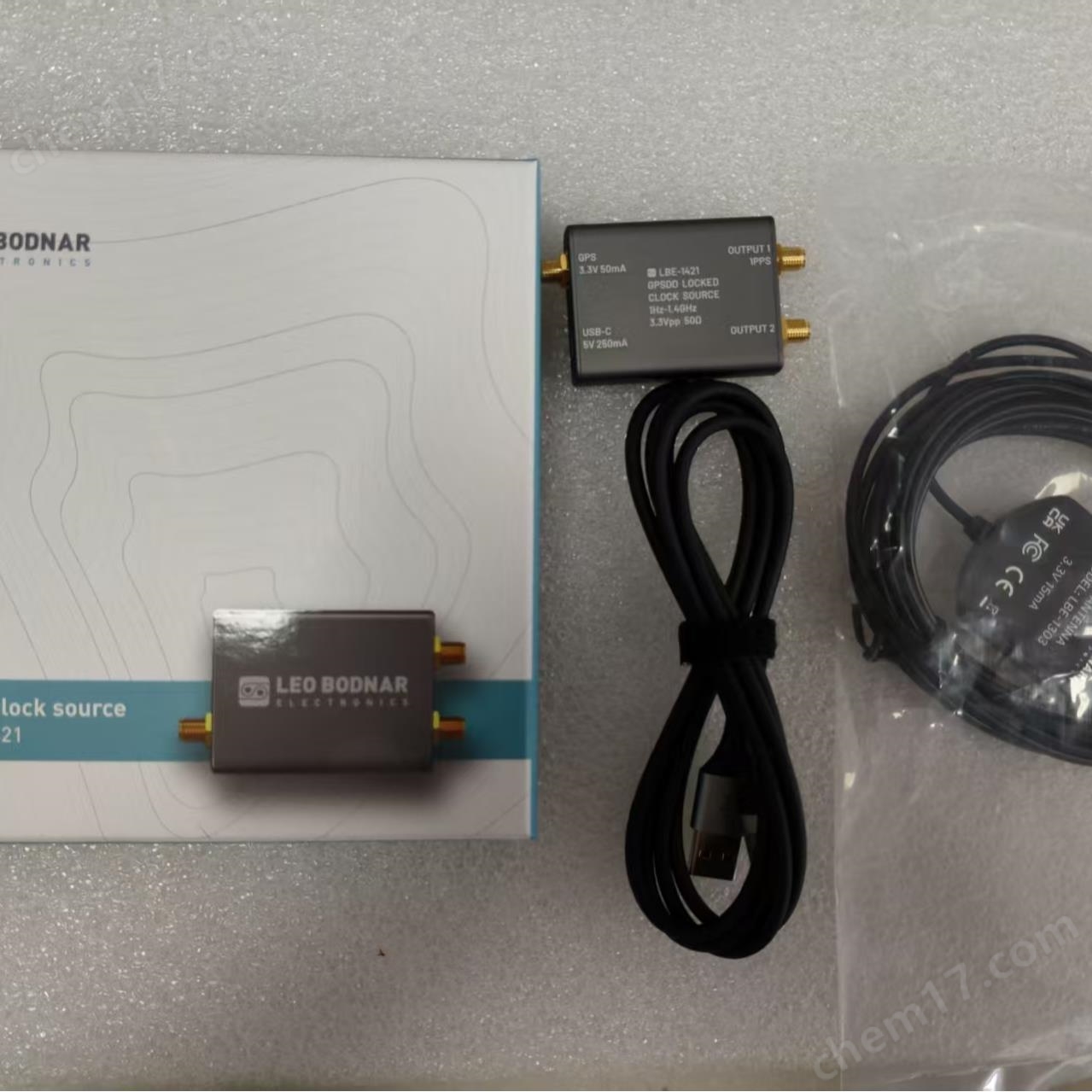

照片與視頻產品為LEO BODNAR ELECTRONICS LBE-1421 雙輸出 GPS 鎖定時鐘源

GPSDO鎖定頻率源，具有2個低抖動輸出和1PPS。

輸出 1：1Hz 至 800MHz 和 1PPS，輸出 2：1Hz 至 1.4GHz

LBE-1421 是一款高性能 GPS 馴服振蕩器，專為精密頻率校準和射頻參考應用而設計。憑借 GPS 鎖定的輸出頻率和卓、越的穩定性，它非常適合需要高精度和高可靠性的嚴苛環境。1PPS、NMEA 和射頻輸出可協同使用，適用于需要高精度頻率源和絕對時間參考的應用場景。

該器件輸出高純度信號，頻率鎖定到 GPS。

LBE-1421 非常適合在混頻器或乘法器中進行精確的頻率校準和射頻參考使用。它有一個額外的輸出，可以針對不同的頻率輸出進行編程。

其輸出的頻率穩定性由 GPS 衛星機載銫參考的精度定義，接近 1x10-12 或 0.000001 ppm。

輸出相位噪聲由高質量的內部 TCXO 塑造，提供具有亞皮秒 RMS 抖動的干凈時鐘信號。

多環數模 PLL 允許將輸出頻率設置為 1 Hz 至 1.4 GHz 之間的任意值，并具有無限分辨率。例如，144800000.025Hz

輸出信號為3.3V CMOS方波，源阻抗為50Ω。它可以直接被大多數儀器儀表和射頻設備使用。

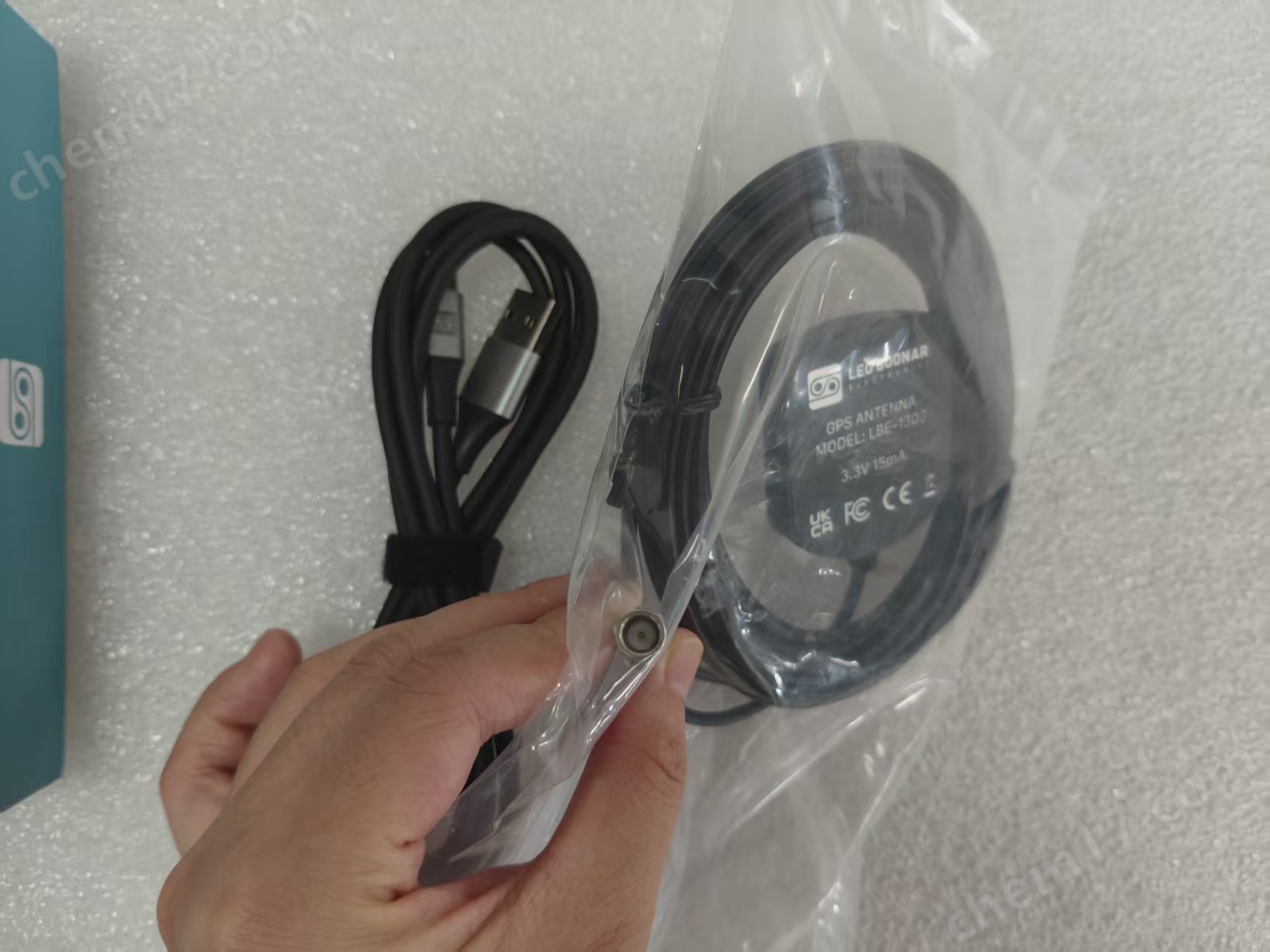

LBE-1421 配有磁性底座有源 GPS 天線。

輸出功率電平（10MHz時，基波功率通道）：+11dBm

10MHz時的典型相位噪聲：

1 Hz 時為 -72 dBc/Hz 101 Hz 時為

-101 dBc/Hz 100 Hz 時為

-128 dBc/Hz 1kHz 時為

-147 dBc/Hz 10 kHz 時為

-156 dBc/Hz 100 kHz 時為

-159 dBc/Hz 1MHz 時為

-164 dBc

/Hz 通過 5V USB 的最大功耗為 250mA

10MHz時輸出信號的上升/下降時間為300ps/260ps，測量值在10%至90%之間。

作需要存在 GPS 信號，但臨時衛星信號丟失可以無縫處理，沒有頻率或相位跳躍。支持有源或無源天線。提供帶有 5 米電纜的有源天線，但可以用其他常見類型替代。通電后的 GPS 采集時間約為 30 秒。如果 GPS 信號丟失，數字 PLL 將根據歷史數據保持最佳估計輸出頻率。重新獲取 GPS 鎖定后，輸出將與 GPS 參考無縫同步。此頻率保持的進入和退出是無、故障的。

頻率設置可通過 Windows PC 的 USB 連接進行配置。

衛星信號 NMEA 數據遙測可通過 USB 連接的虛擬串行端口獲得，虛擬串行端口上的 DCD 信號也提供 1 個 PPS。

GPS 時鐘可以通過 PC、USB 充電器或 USB 移動電源的 USB-C 連接器供電。LBE-1421 可隨時使用，并配置為 10MHz 輸出。僅在配置更改時才需要與計算機的 USB 連接。所有設置都存儲在設備內部，并在關閉時保持值。SMA天線連接器電壓為3.3V。 大多數標記為 3.3V 或 5V 的有源天線都可以工作。

使用示例包括：

實驗室設備的 10.000MHz、1.000MHz 或其他頻率參考和發射器設備的儀器

參考 - HAM 設備、傳播信標、頻率標記、VHF、UHF 和微波轉換器。接收設備、RTL SDR （28.8MHz） 和頻段掃描儀的

參考 無線電接收器的

校準源 音頻和視頻設備、DAC 和錄音室錄音設備的

主時鐘

特性

1PPS 輸出（UTC）

快速達到可用輸出狀態

通過虛擬串行端口傳輸 NMEA 數據

低相位噪聲

支持多種全球導航衛星系統（GNSS）

有源天線端口（3.3V，最大 50mA）

USB-C 連接

低功耗：5V 時 250mA

輸出穩定性達到 0.000001ppm 的精度

內置高質量 TCXO，確保時鐘信號純凈

3.3V CMOS 方波輸出，50Ω 阻抗，可直接與射頻和實驗室設備兼容

輸出頻率范圍 1Hz 至 1.4GHz

可無縫應對 GPS 信號暫時丟失，無頻率或相位跳變

應用

實驗室設備的精密頻率基準

射頻發射機和接收機系統（如業余無線電、VHF/UHF 變頻器）

無線電接收機和傳播信標的校準源

音頻 / 視頻系統、數模轉換器（DAC）和錄音設備的主時鐘

無線電設備參考

規格

功率

+10dBm、+5dBm 低功率模式

+10dBm、+5dBm 低功率模式 +10dBm、+3dBm 低功率模式
