德國KBK聯軸器KB1適用于伺服電機等精密傳動
一、產品概述

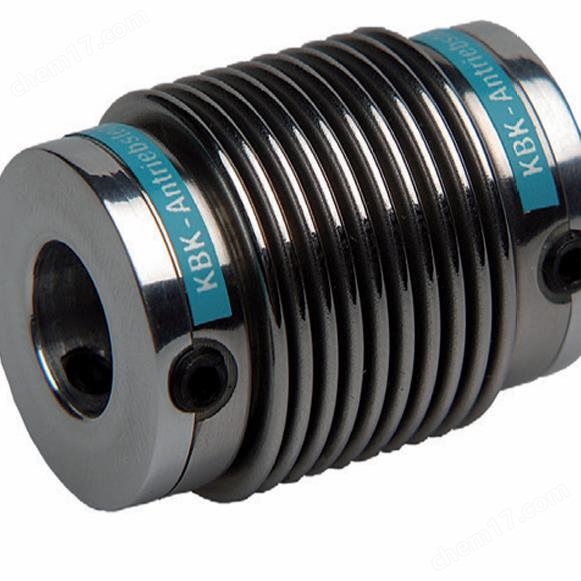

KBK KB1 是一款高精度無背隙彈性聯軸器,專為伺服系統、自動化設備和精密機械設計,以零回差、高扭轉剛性和振動補償為核心優勢,適用于需要精準傳動的場景。
二、核心參數
參數 | 數值/描述 |
---|---|
類型 | 單膜片/雙膜片彈性聯軸器(可選) |
扭矩范圍 | 0.5~50 Nm(分型號) |
孔徑范圍 | 3~25 mm(支持鍵槽、夾緊式等) |
最大轉速 | 10,000 rpm(動態平衡優化) |
彈性體材質 | 聚氨酯(標準)/ 尼龍(高溫型) |
主體材質 | 鋁合金(輕量化)/ 不銹鋼(防腐) |
容許偏差 | 徑向±0.1mm / 角向±1° / 軸向±0.3mm |
防護等級 | IP54(標準) / IP67(可選) |
三、設計特點
零背隙傳動
采用預緊式彈性體結構,消除反向間隙,確保伺服電機與負載的同步性,定位精度達±0.05°。
高動態響應
低慣量鋁合金材質+短結構設計,適合高頻啟停(如機器人關節每分鐘30次循環)。
振動與噪音抑制
彈性體吸收高頻振動,降低系統噪音(<55dB),延長軸承壽命。
免維護設計
無潤滑需求,抗磨損,適用于潔凈環境(如醫療、食品設備)。
模塊化兼容性
提供DIN 5480、ISO 14等標準接口,適配西門子、發那科等主流伺服電機。
四、典型應用場景
工業機器人
用于關節軸傳動,耐受高動態負載(如焊接機器人重復定位精度±0.1mm)。
數控機床(CNC)
主軸與編碼器連接,避免加工振動導致的輪廓誤差。
醫療影像設備
MRI旋轉機架驅動,不銹鋼材質抗消毒劑腐蝕。
光伏設備
激光切割頭高速運動(6000 rpm),膜片式KB1-15型號抗電蝕。
五、選型指南
扭矩計算
需滿足:實際扭矩 < 聯軸器額定扭矩 × 安全系數(通常取1.5~2)。
偏差補償能力
若系統對中度差,選擇雙膜片型(如KB1-D系列)以補償更大角向偏差。
環境適配
高溫環境(>80℃)選用尼龍彈性體;潮濕環境選IP67防護。
