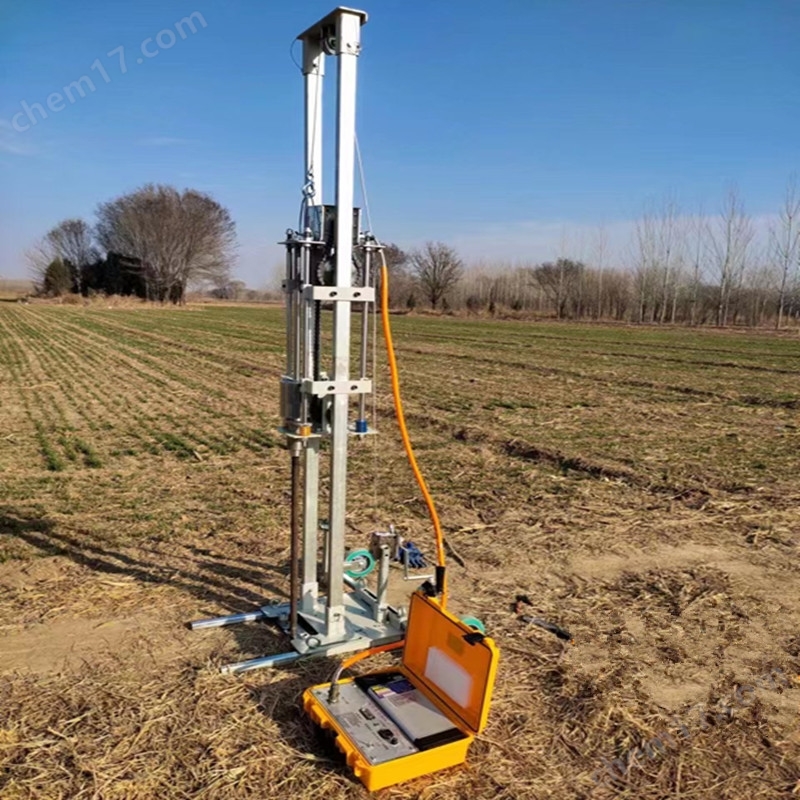

便攜式交直電驅動輕型觸探儀

１概述；

本觸探儀采用了輕型大容量鋰電池做動力驅動，帶動電機通過循環鏈條提起10千克錘，來砸擊探釬做地層結構的探測，在具備220伏電源的環境也可以直接使用交流電源驅動，不具備外接電源的環境可使用本設備配置的鋰電池供電工作，便于野外使用，來獲得探測數據。

Ａ結構；

本觸探儀是由電控箱，步進電機，減速機，鏈條循環動力驅動，減震器，重錘。主體升降框架，伸縮底座，手搖提升絞盤等組成

Ｂ原理；

當電機轉動的時候，通過傳動鏈條帶動鏈輪轉動，拉動提錘鏈條循環轉動，來完成自動提錘、落錘形成自動錘擊探釬的功能。電機由鋰電池或是220伏外接電源驅動。

結構；

把提錘器安裝在滑動升降主體框架上，通過手搖絞盤把提錘器升高到一米以上高度，在提錘器下端安裝上一根一米長的標準探釬和探釬配套的組件，然后松開絞盤，落下提錘器，讓提錘器放在錘墊上。再把10公斤的鐵錘放到提錘器上，穿過垂直導向軸并拉下旋轉90度自動鎖緊。再把底座上的定位器打開，卡在探釬錐頭以上定位槽內。

10公斤重錘的安裝和維護

把重錘的導向軸抓緊向下拉25mm轉動90度讓橫向的銷軸對準卡槽再向上推即可拆下導向軸。

再不拿下導向軸的情況下，上推200mm再穿上10公斤重錘中心孔，讓錘體側面的兩根提錘軸朝上向里面卡在循環鏈條上，以便鏈條轉動提起重錘做好準備。再把導向軸的底端插在砸擊錘墊上即可完成安裝，

切勿把錘的上下面安反，否則會卡住不能工作，錘體的手提鋼絲繩面為上面。設備工作前，在導向軸上擦涂點潤滑油，形成表面油膜以保障長時間順利工作

維護

設備在野外暫時不使用時，避免把頂部陽光暴曬和雨淋，以免損壞電子器件造成設備老化產生的性能不穩。

配套的手提電控箱避免暴曬和雨淋、砸擊，運輸時輕拿輕放，工作人員應給以防護，在運輸車內單獨存放，不要和主機放在一起運輸，防止磕碰撞擊。

鋰電池作為動力能源，在去工地探測時提前６小時充滿電，以保障工作順利，鋰電池在運輸途中不要撞擊和摔砸，在不工作時拔下電池外殼上面的黑色電源引線以免電量丟失。不要放在強烈日曬環境。

黃色動力插頭引線在不使用時收起放控制箱內，防止碾壓造成內部斷線而損壞。

每次外出工作之前檢查設備有沒有螺絲松動，組件缺失，把提錘導向軸涂適量潤滑油即可。

安裝好探釬組件后，鏈接好電機驅動引線，打開控制箱的啟動按扭，機器即可開始運行，錘擊錘墊帶動探釬砸入地下來完成精準地基探測的目的

本探測儀工作時為鏈條循環自動提錘，標準落距500mm自動落錘，整機可以在３分鐘內拆解、組合，拆解后可方便運輸和攜帶，為運輸設備提供便捷。

儀器工作方式為交流220伏電源驅動和鋰電池驅動兩用型。

根據用戶的工作情況自行選擇電池?cái)?shù)量的配備。鋰電驅動適合在野外沒有外接電源的地方使用，隨機標配電池容量為20安時。可連續砸擊３小時

如有特殊要求工作量大，也可以單配本廠更大容量電池

工作方式：電機驅動提錘

電機功率：350Ｗ

外接電源：220Ｖ伏民用電源

鋰電池：48Ｖ20ＡＨ。

電池驅動可連續工作時間３小時

錘重：10千克

提錘落距：500mm

循環鏈條自動滑輪脫錘

設備室外環境工作耐高溫47度

安全事項

把設備在現場組合安裝好后，調平底座平衡桿，讓機器有一個穩定牢固的地面基礎，以免工作時設備傾倒，啟動設備后隨時觀察設備的垂直穩定性，如果工作時機身傾斜，可關閉電源停止工作把機身調直加固，再啟動設備。

設備在工作時鏈條鏈輪力量很大，試驗人員不要用手觸碰鏈條和鏈輪，以免對人體造成損傷，試驗人員工作時應多加注意和防護！

設備暫時不使用時，松開絞盤降下提錘器，拆除上層兩根插管，避免大風刮倒摔壞。

地面軟的環境，用戶可以在架子頂端栓上繩子拉緊，設備傾斜的時候可以站在遠處拉直機身即可。

便攜式交直電驅動輕型觸探儀
